Kapitel 2
Installieren des Geräts
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus.
2

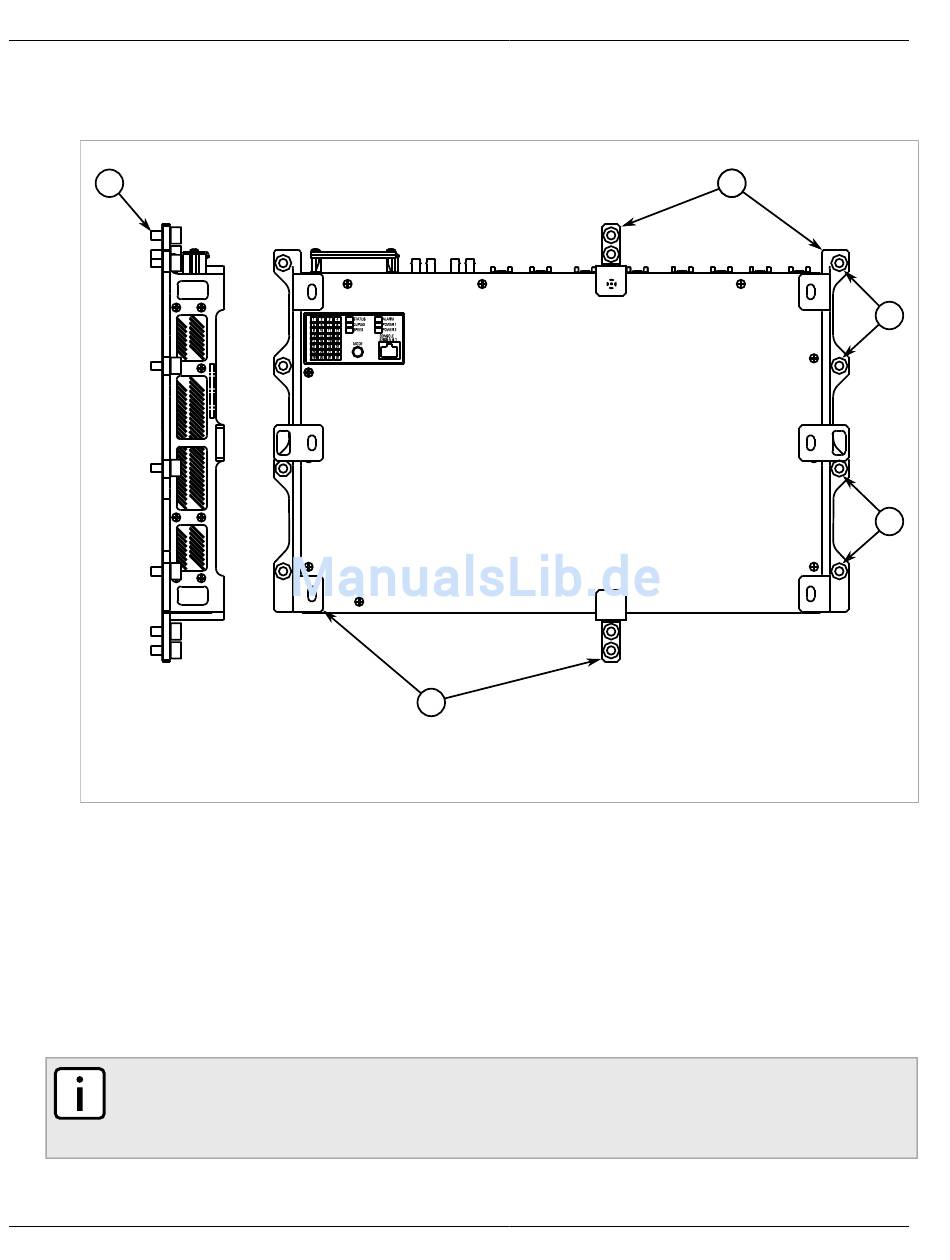

Abbildung 3: Schalttafeleinbau
1. Schraube 2. Schalttafel--Adapter
2.
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel zu sichern.
Abschnitt 2.5
Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarmbedingungen verriegelt. Beim
Einschalten des Geräts ist der Schließerkontakt (NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät
nicht eingeschaltet oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt
den Öffnerkontakt (NC).
HINWEIS
Die Steuerung des Ausgangs des fehlersicheren Relais ist über ROS konfigurierbar. Ein häufiger
Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen
finden Sie im ROS-Benutzerhandbuch für den RUGGEDCOM M2200.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
10
1 1
Installationshandbuch
1 1
Anschließen des fehlersicheren Alarmrelais
RUGGEDCOM M2200
2
2
