Kapitel 2
Installation des Geräts
Abschnitt 2.5
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarmbedingungen verriegelt. Beim
Einschalten des Geräts ist der Schließerkontakt (NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät
nicht eingeschaltet oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt
den Öffnerkontakt (NC).
HINWEIS
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger
Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche
Informationen hierzu finden Sie im ROS Benutzerhandbuch für RUGGEDCOM RSG910C.
Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1. Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die
Schrauben fest.

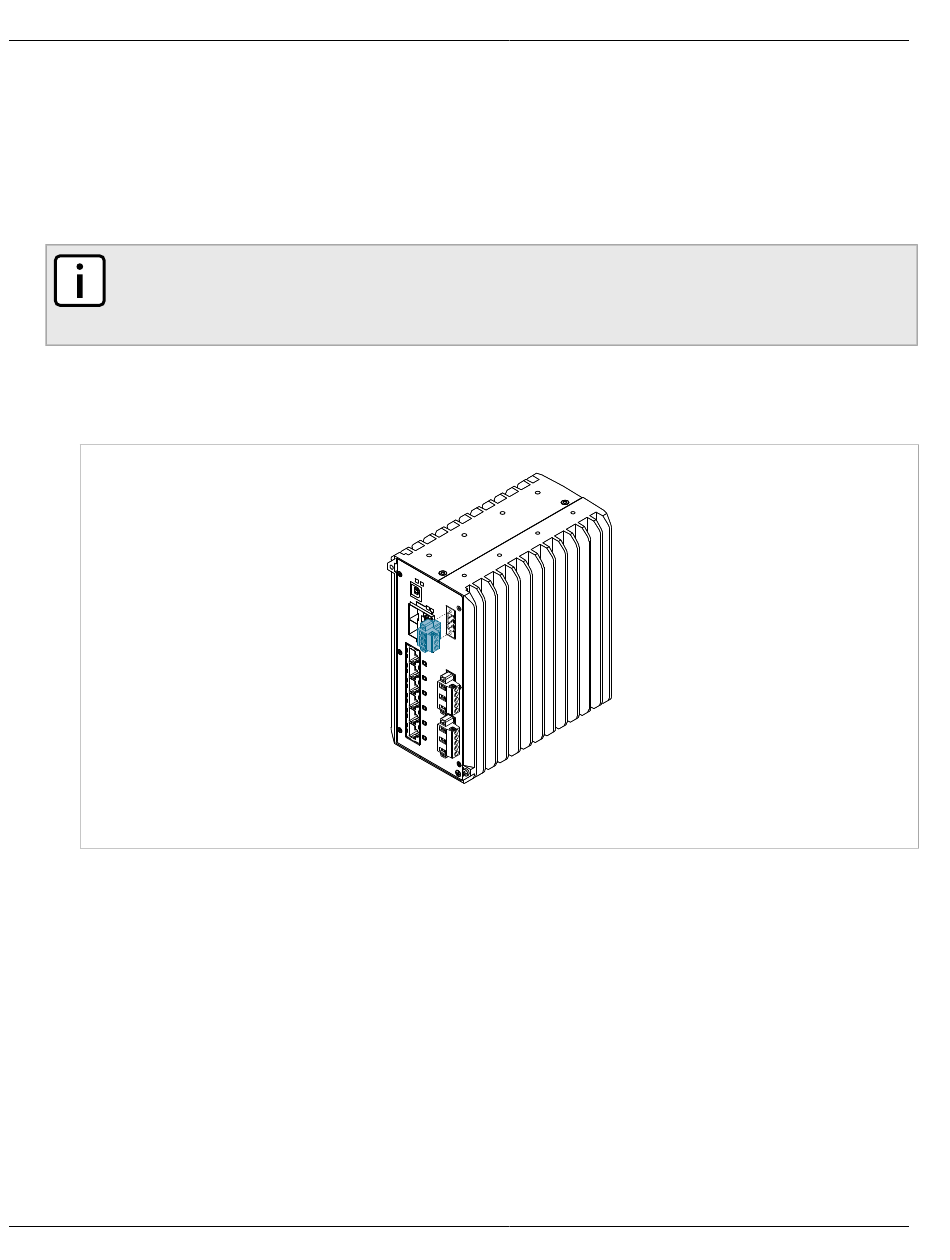

Abbildung 7: Montieren der Reihenklemme mit dem ausfallsicheren Alarmrelais
2. Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
