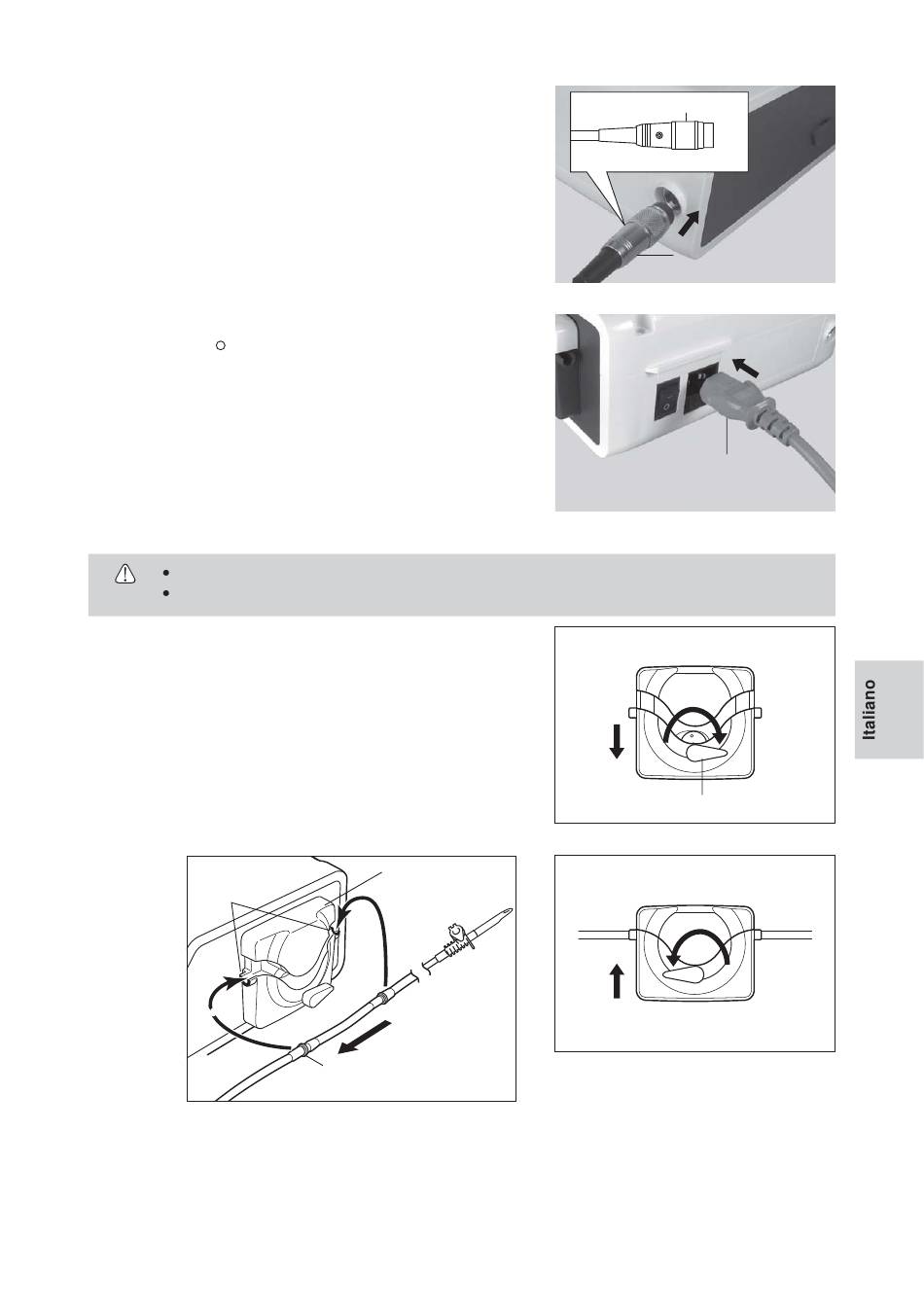

5-2 Collegamento del pedale
1) Girare la spina del cavo del pedale in modo che la vite sia sul
lato superiore. Inserire il cavo facendo combaciare la forma del
connettore del cavo di controllo del pedale con lo spinotto posto
sull'unità di controllo.
2) Avvitare il controdado della spina del cavo del pedale.
5-3 Collegamento del cavo d'alimentazione CA
1) Spegnere (lato ) l'interruttore di alimentazione.
2) Inserire il cavo di alimentazione CA facendo combaciare la forma del
cavo di alimentazione CA con l'apposito spinotto di collegamento
posto sul retro dell'unità di controllo e inserirlo saldamente.
3) Inserire il cavo d'alimentazione in una presa a muro per uso
medico.
Non tirare il cavo di alimentazione CA.
Assicurarsi che il dispositivo sia spento prima di inserire il cavo di alimentazione CA.
ATTENZIONE
5-4 Collegamento del tubo d'irrigazione
1) Ruotare la manopola della pompa posta sul lato dell'unità di
controllo di 180 gradi in senso orario per aprire il coperchio della
pompa.
2) Dopo aver verificato la direzione dell'irrigazione, inserire il tubo nella
pompa d'irrigazione.
3) Inserire il tipo per l'irrigazione lungo la guida.
4) Girare la leva del coperchio della pompa in senso antiorario di 180
gradi per chiudere il coperchio della pompa.
Guida del tubo
Allineare
Coperchio della pompa
Allineare
Direzione d'irrigazione
Morsa del tubo
Fig. 5
105
Controdado
La vite dovrebbe essere sul lato inferiore.
Spina del cavo del pedale
Cavo di alimentazione CA
<Quando il coperchio della pompa è aperto>
Leva coperchio pompa
<Quando il coperchio della pompa è chiuso>
Fig. 2
Fig. 3
Fig. 4
Fig. 6
