Hitachi RPA-Utopia Handbuch Seite 85

Optionale Ein- und Ausgangssignale Set Free
RAS-4~6FS(V)N(Y)3E u. RAS- 8~12FSNM
Um die Ein- oder Ausgangsignale zu programmieren, muss die Außeneinheit an Spannung
angeschlossen und das Gerät ausgeschaltet sein. Stellen Sie zunächst Pin 4 von DSW1 auf
On. Danach Pin 6 von DSW2 auf On.
Durch wiederholtes drücken der Taste PSW2 wechselt die Anzeige zu der jeweiligen
Funktion. Die Zahl die daneben steht, ist der dazugehörige Wert. Durch drücken der Taste
PSW1 wechselt der eingestellte Wert der Funktion.
Zum Speichern der Parameter brauchen nur die beiden DIP-Schalter zurückgesetzt werden.
Stellen sie dazu Pin 6 von DSW2 auf Off. Danach Pin 4 von DSW1 auf Off.
Eingangssignale
Nummer Funktion
01 Heizbetrieb
02 Kühlbetrieb
03 Lastabwurf
04 Schneesensor
05 Not Stopp
Leistungsregelung
06
60%
Leistungsregelung
07
70%
Leistungsregelung
08
80%
Leistungsregelung
09
100%
Ausgangssignale
Nummer Funktion
01 Betriebssignal
02 Alarmsignal
03 Verdichter aktiv
04 Abtausignal

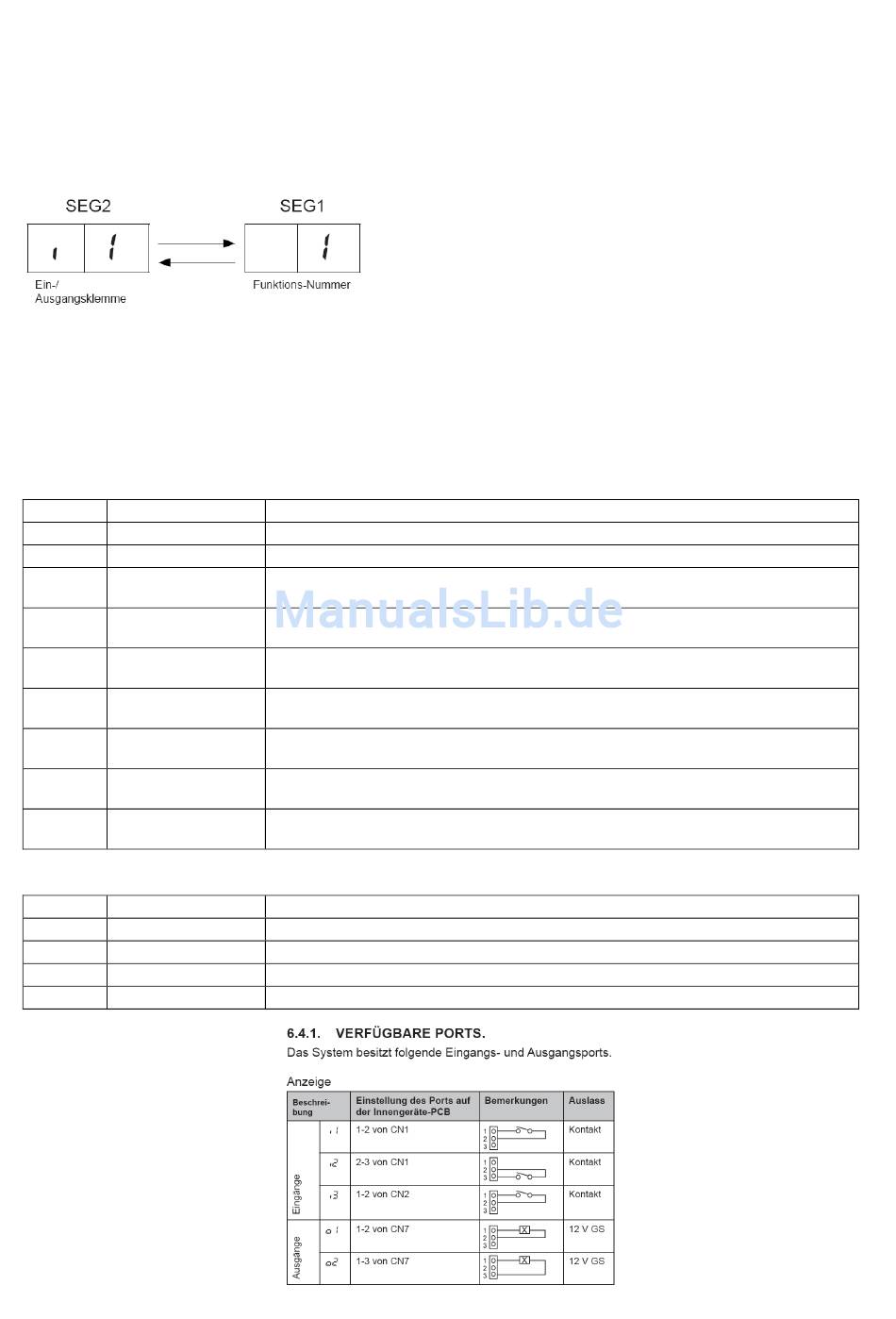

Folgende Anzeige erscheint.
Wert (Funktion) zu i1
Beschreibung
Gerät wird im Heizbetrieb fixiert. Werkseinstellung bei I1 (CN1 1-2)
Gerät wird im Kühlbetrieb fixiert. Werkseinstellung bei I2 (CN1 2-3)
Der Verdichter der Außeneinheit wird abgeschaltet. Die Innengeräte laufen
im Lüfterbetrieb weiter
Bauseitig kann ein Schneesensor angeschlossen werden. Der Lüftermotor
wird aktiviert um zu verhindern dass das Gerät eingeschneit wird.
Der Verdichter der Außeneinheit wird abgeschaltet. Alle Innengeräte Lüfter
schalten ebenfalls ab. (!!! Der Luftaustrittsflügel schließt nicht automatisch)
Die Leistungsaufnahme der Außeneinheit wird auf 60% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 70% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 80% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 100% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Beschreibung
Meldung, Gerät eingeschaltet. Werkseinstellung bei o1 (CN7 1-2)
Meldung einer Störung.
Meldung dass der Verdichter gerade aktiv ist.
Meldung dass die Abtaufunktion gerade aktiv ist.
83
Werkseinstellung bei I3 (CN2 1-2)
Werkseinstellung bei o2 (CN7 1-3)
Das Hitachi 1x1 v7_06.2015
