UTOPIA / SET FREE Grundlagen
Spannung / Zuleitung
Versorgen Sie die Innen- und Außeneinheit mit der Versorgungsspannung die der Modellspezifikation entspricht.
Die 400V Drehstrom Außeneinheiten benötigen in jeden Fall einen Neutralleiter Anschluss. Stellen Sie vor dem
Zuschalten der Spannung sicher, dass die Spannung OK ist, und auch der N wirklich aufgelegt ist.
(Achtung !!!. Bei angeschlossenen Geräten, kann der N nicht geprüft werden) Die Inneneinheiten werden am
besten alle zusammen und an einer separaten Sicherung angeschlossen. Spannung 230V/1Ph/50Hz. Die
Klemme L2 wird nicht angeschlossen (gilt nur für Stromnetze ohne N)

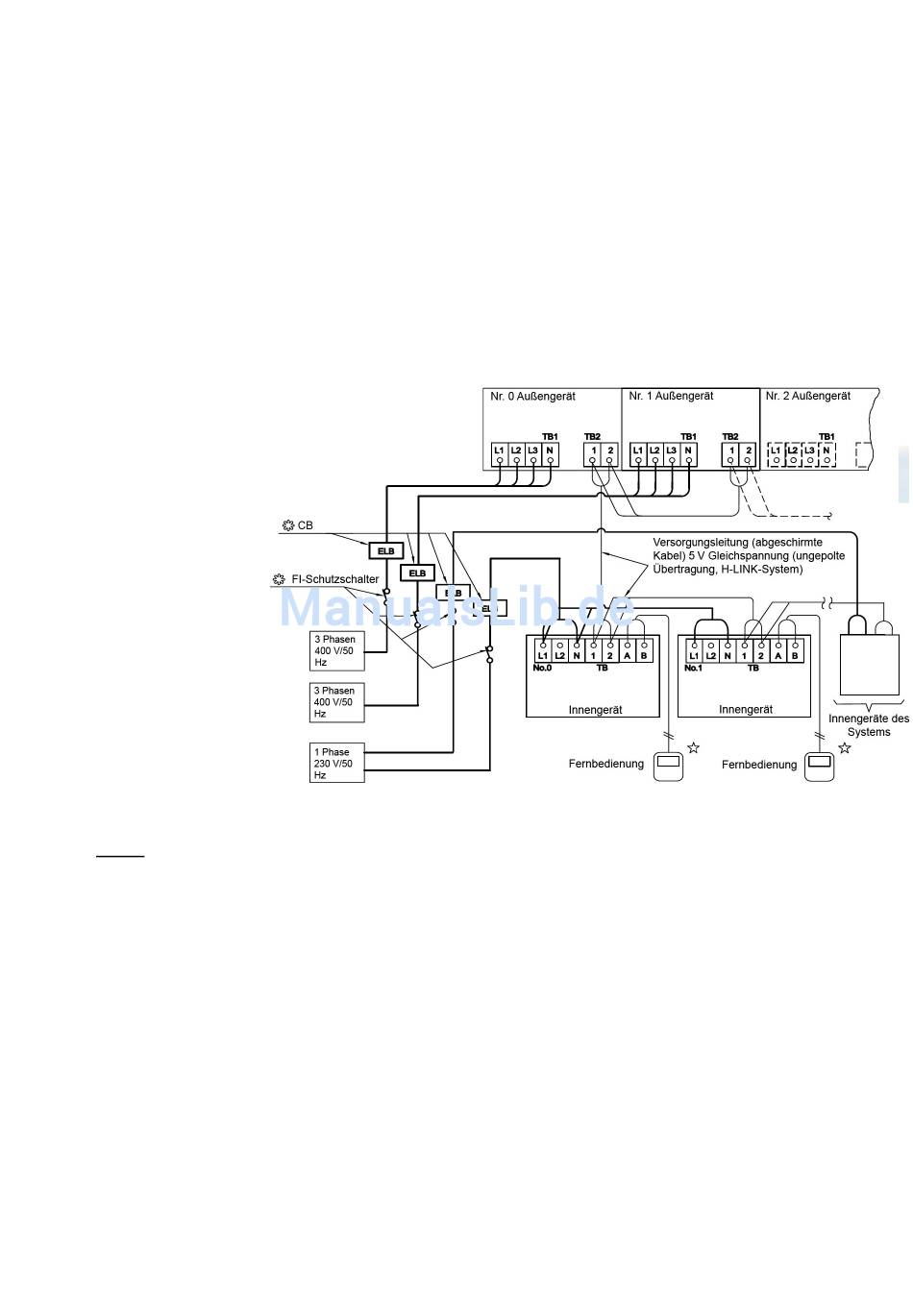

Busleitung (H-Link)
Zwischen Außen- und Inneneinheit wird eine zweiadrige, abgeschirmte Busleitung verlegt (mind. 2x 0,75mm² -
Klemmen 1–2). Die Abschirmung muss immer einseitig auf Erde angeschlossen werden. Am besten wird die
Leitung von Gerät zu Gerät verlängert. Abzweigpunkte sind aber auch zulässig. Sollten mehrere Außen-
einheiten auf einem H-Link angeschlossen sein, darf die
Regelspannung für den H-Link nur von einer Außeneinheit
kommen. Daher darf an einer Außeneinheit nichts ge-
ändert, und bei allen weiteren Außeneinheiten muss der
Pin1 von DSW10 auf OFFgestellt werden
( Pin1 von DSW5 bei anderen Außeneinheit.).
Adressen einstellen
(vor Zuschalten der Spannung)
Die Kältekreislaufadresse für die zusammengehörige Außeneinheit (RSW1) und Inneneinheit(en) (RSW2)
muss immer gleich sein. Nummerieren Sie zusätzlich auch die Inneneinheiten durch (bei Inneneinheiten RSW1).
Dies vereinfacht den späteren Service.
Rohrleitungen / Kältemittelverteiler
Grundsätzlich müssen beide Rohrleitungen (Flüssigkeits- und Saugleitung) isoliert werden, auch wenn die
Einspritzung im Kühlmodus in der Inneneinheit erfolgt. Installieren Sie Abzweige niemals mit einem Abgang nach
oben oder unten. Die maximale Neigung von 30° darf nicht überschritten werden.
Lötarbeiten nur unter Stickstoff
Sämtliche Lötarbeiten, dürfen ausschließlich unter Stickstoff ausgeführt werden. Ein Missachten führt zu
Zunderbildung. Zunder verstopft die Filter vor den Expansionsventilen und führt zu großen Systemproblemen.
Druckprobe
Das installierte Rohrnetz muss einer Druckprobe von 41,5 bar (getrockneter Stickstoff) unterzogen werden.
Vakuum
Evakuieren Sie den Kältekreislauf für mindestens 2 Stunden. Stellen Sie sicher, dass das Vakuum so tief ist, dass
keine Restfeuchtigkeit mehr im System verblieben ist. Außenluft 20°C => unter 20mbar
0°C => unter 5mbar
