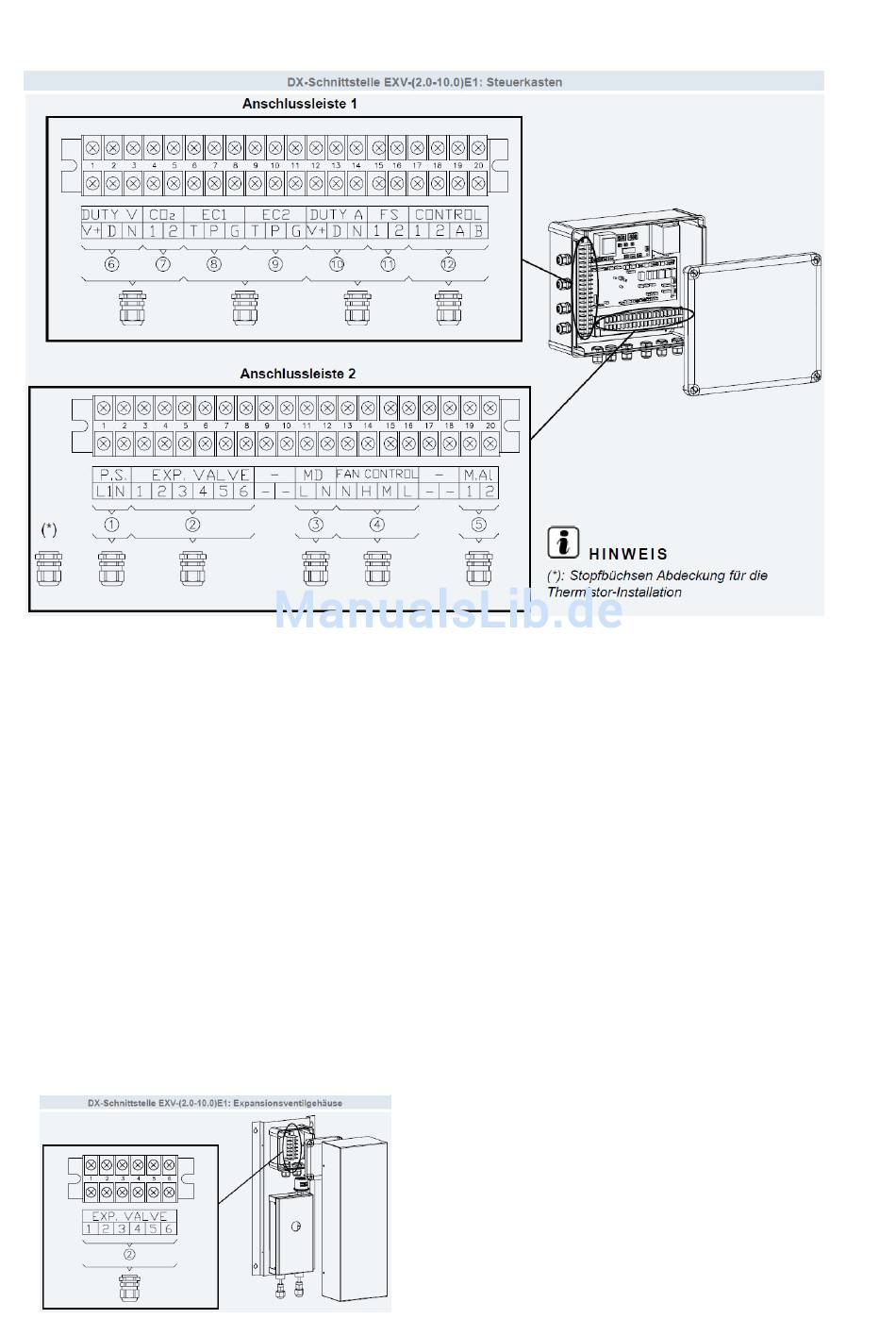

Anschlussklemmen EXV-xxxE2 (DX Kit)
Klemmleiste 2 und 1
1) Zuleitung 230V/50Hz/1Ph
2) Verbindungsleitung zum E-Ventil 6 Adern (Niederspannung mind. 6x 0,5mm²)
3) Signal für eine Tauwasserpumpe 230V Maximal 1A (Pumpe muß trockenlauffähig sein)
4) Signal für Lüfter 230V Maximal 3,5A (N=N H=Hoch M=Mittel L=Langsame Lüfterdrehzahl)
5) Überhitzungs- Überstromschutz Lüfter (Klixon). Schaltet Anlage auf Störung 19 falls Kontakt offen.
Falls dieser Kontakt nicht benutzt wird, beigelegte Brücke anschließen. (230V / 0,75mm²)
6) Eingangssignal 0-10V (0-5V). Das Eingangssignal wird an den Klemmen D und N aufgelegt (D ist plus
und N ist Masse). An V+ und N kann eine Versorungsspannung von 24V 3W abgegriffen werden.
7) Anschluß eines opt. CO2 Sensors, Lüfterdrehzahl wird bei schließen des Kontaktes automatisch erhöht.
8) Anschluss eines DC Lüftermotors 1 (T=Tach Eingangssig.Hz P= PWM Ausgang G= Masse)
9) Anschluss eines DC Lüftermotors 2 (T=Tach Eingangssig.Hz P= PWM Ausgang G= Masse)
10) Eingangssignal 4-20mA. Das Eingangssignal wird an den Klemmen D und N aufgelegt (D ist
eingansstrom 4-20mA und N ist Masse). An V+ und N kann eine Versorungsspannung von 24V 3W
abgegriffen werden.
11) Schwimmerschalter für Tauwasserwanne. Schaltet Anlage auf Störung 01 falls Kontakt offen.
Falls dieser Kontakt nicht benutzt wird, beigelegte Brücke Anschließen. (230V / 0,75mm²)
12) Anschluß der Busleitung (H-Link) an den Klemmen 1 und 2
Anschluß der Kabelfernbedienung PC-ARFPE an den Klemmen A und B
Maximal 5A
Verbindungsleitung zum E-Ventil 6 Adern 6x 0,5mm²
25
Das Hitachi 1x1 v8_08.2016
