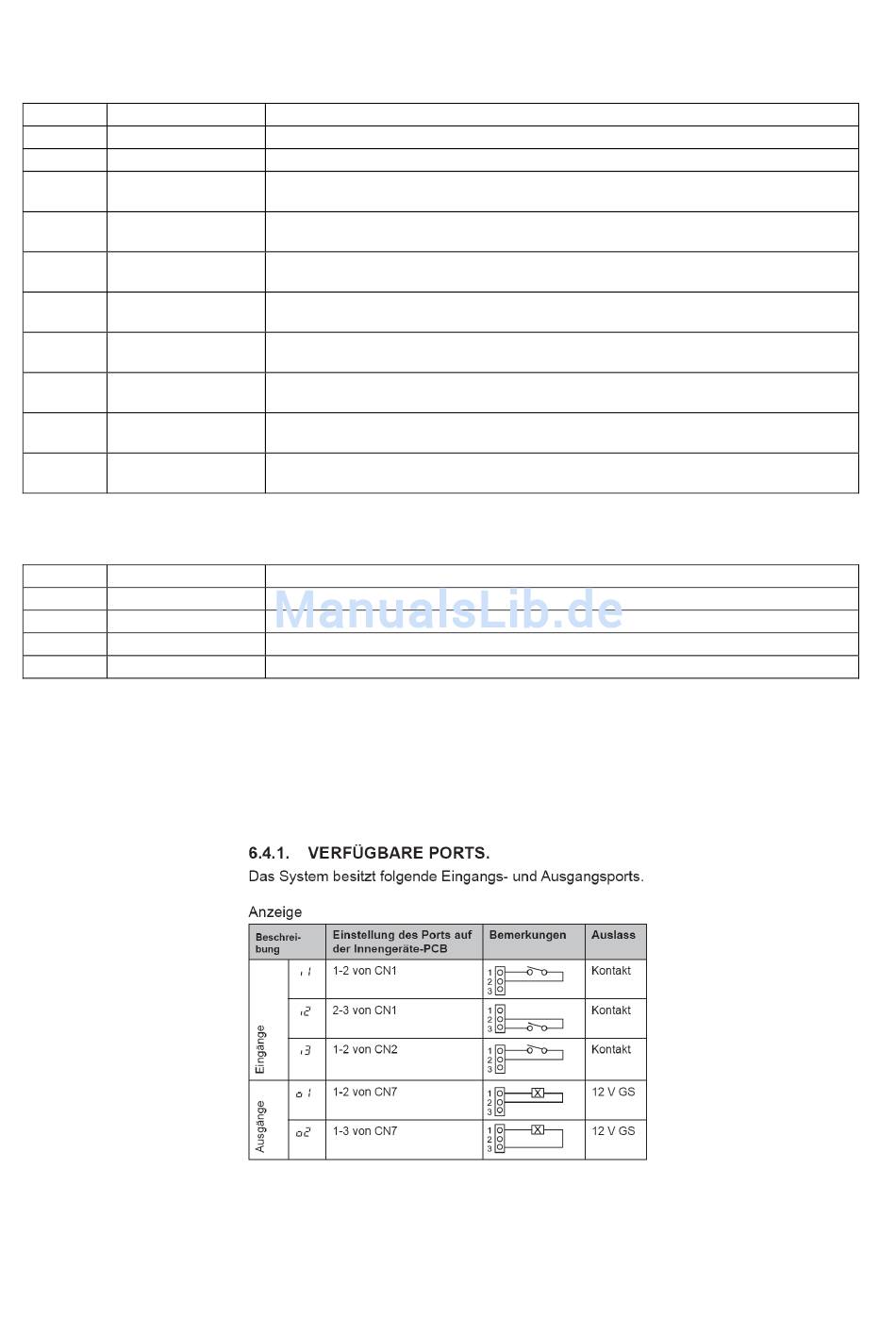

Optionale Ein- und Ausgangssignale Außeneinheit
Eingangssignale RAS-4~6H(V)NC1E
Nummer Funktion
01 Heizbetrieb
02 Kühlbetrieb
03 Lastabwurf
04 Lütermotor Start
05 Not Stopp
Leistungsregelung
06
40%
Leistungsregelung
07
60%
Leistungsregelung
08
70%
Leistungsregelung
09
80%
Leistungsregelung
10
100%
Ausgangssignale (Alle Modelle)
Nummer Funktion
01 Betriebssignal
02 Alarmsignal
03 Verdichter aktiv
04 Abtausignal
Beschreibung
Gerät wird im Heizbetrieb fixiert. Werkseinstellung bei I1 (CN1 1-2)
Gerät wird im Kühlbetrieb fixiert. Werkseinstellung bei I2 (CN1 2-3)
Der Verdichter der Außeneinheit wird abgeschaltet. Die Innengeräte laufen
im Lüfterbetrieb weiter
Lüftermotor startet, um Problemen bei Schneefall vorzubeugen (Funktion
nur bei Stillstand verfügbar)
Der Verdichter der Außeneinheit wird abgeschaltet. Alle Innengeräte Lüfter
schalten ebenfalls ab. (!!! Der Luftaustrittsflügel schließt nicht automatisch)
Die Leistungsaufnahme der Außeneinheit wird auf 40% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 60% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 70% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 80% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Die Leistungsaufnahme der Außeneinheit wird auf 100% der Nennleistung
begrenzt. Aktivieren Sie zusätzlich auch die optionale Funktion dE => 01
Beschreibung
Meldung: Gerät eingeschaltet. Werkseinstellung bei o1 (CN7 1-2)
Meldung einer Störung.
Meldung dass der Verdichter gerade aktiv ist.
Meldung dass die Abtaufunktion gerade aktiv ist.
68
Werkseinstellung bei I3 (CN2 1-2)
Werkseinstellung bei o2 (CN7 1-3)
