DIP-Schalter KPI-xxxxx4E (Frischluft-Wärmetauscher)
PCB 1 Einstellungen

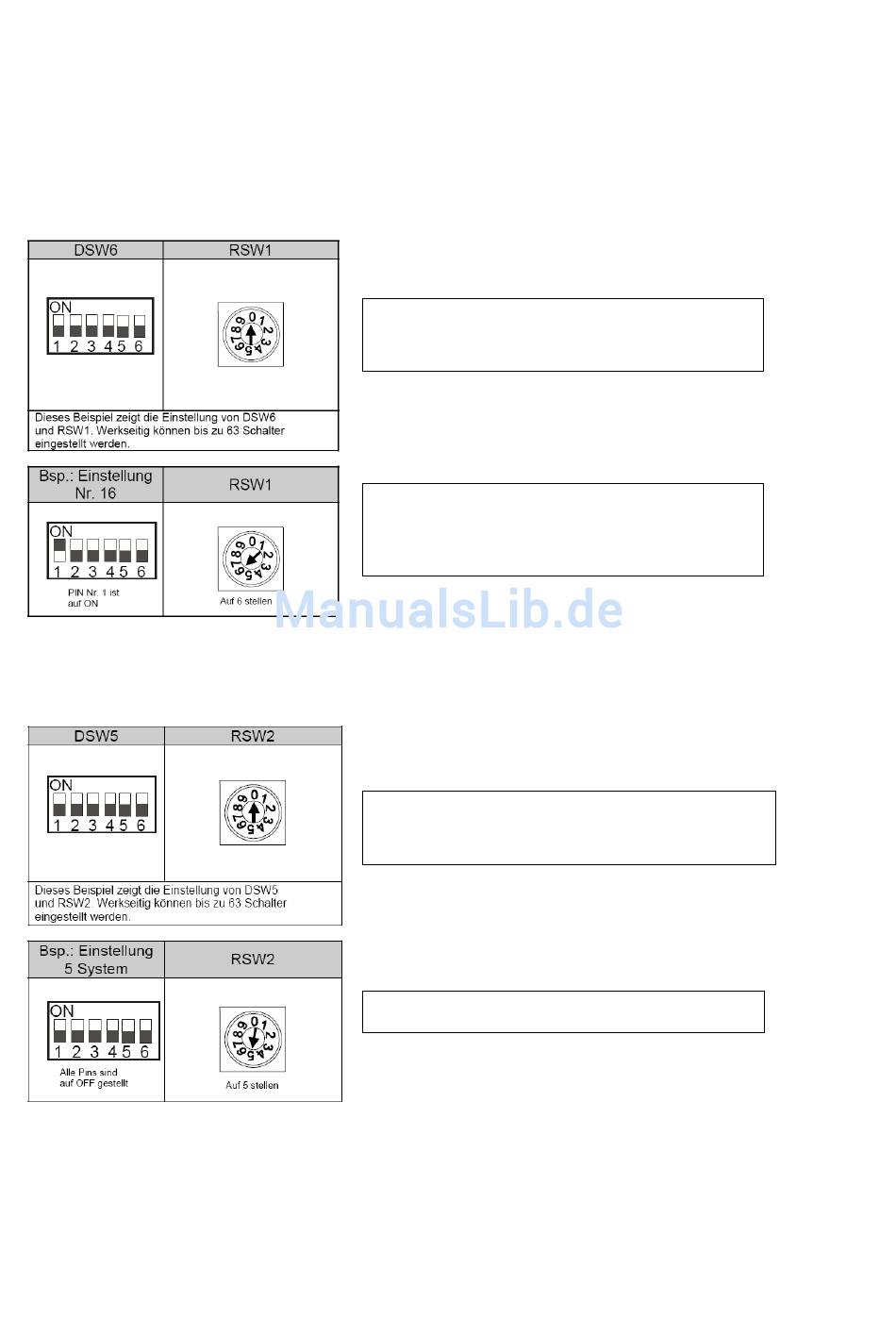

Die Gerätenummern werden über den Drehschalter RSW1 und DSW6 eingestellt. Jedes
KPI Gerät bzw. Inneneinheit erhält eine andere Nummer. Die Zahl selbst wird über 2
Einstellungen vorgenommen. Schalter DSW6 = 10er Stelle RSW1 = 1er Stelle.
Beispiel: Gerätenummer 16 => DSW6 Pin 1 auf ON und RSW1 Drehschalter auf 6
Die Kältekreislaufnummer wird über den Drehschalter RSW2 und DSW5 eingestellt.
ACHTUG: Die Kreislaufnummer von KPI, Innen- und Außeneinheit muss immer gleich sein.
Die Zahl selbst wird über 2 Einstellungen vorgenommen.
*** Schwarz ist die Schalterstellung ***
Sollten Sie ein KPI Gerät ohne angeschlossene Innen- bzw. Außeneinheit in den H-Link
integrieren, muß dieses Gerät eine eigenständige Kältekreislaufnummer erhalten.
ROT
DSW6 = 10er Stelle RSW1 = 1er Stelle.
Beispiel: => Es wurde die Einstellung
16 gewählt.
GELB
DSW5 = 10er Stelle RSW2 = 1er Stelle.
Beispiel: => Kältekreislauf 5
16
Das Hitachi 1x1 v8_08.2016
