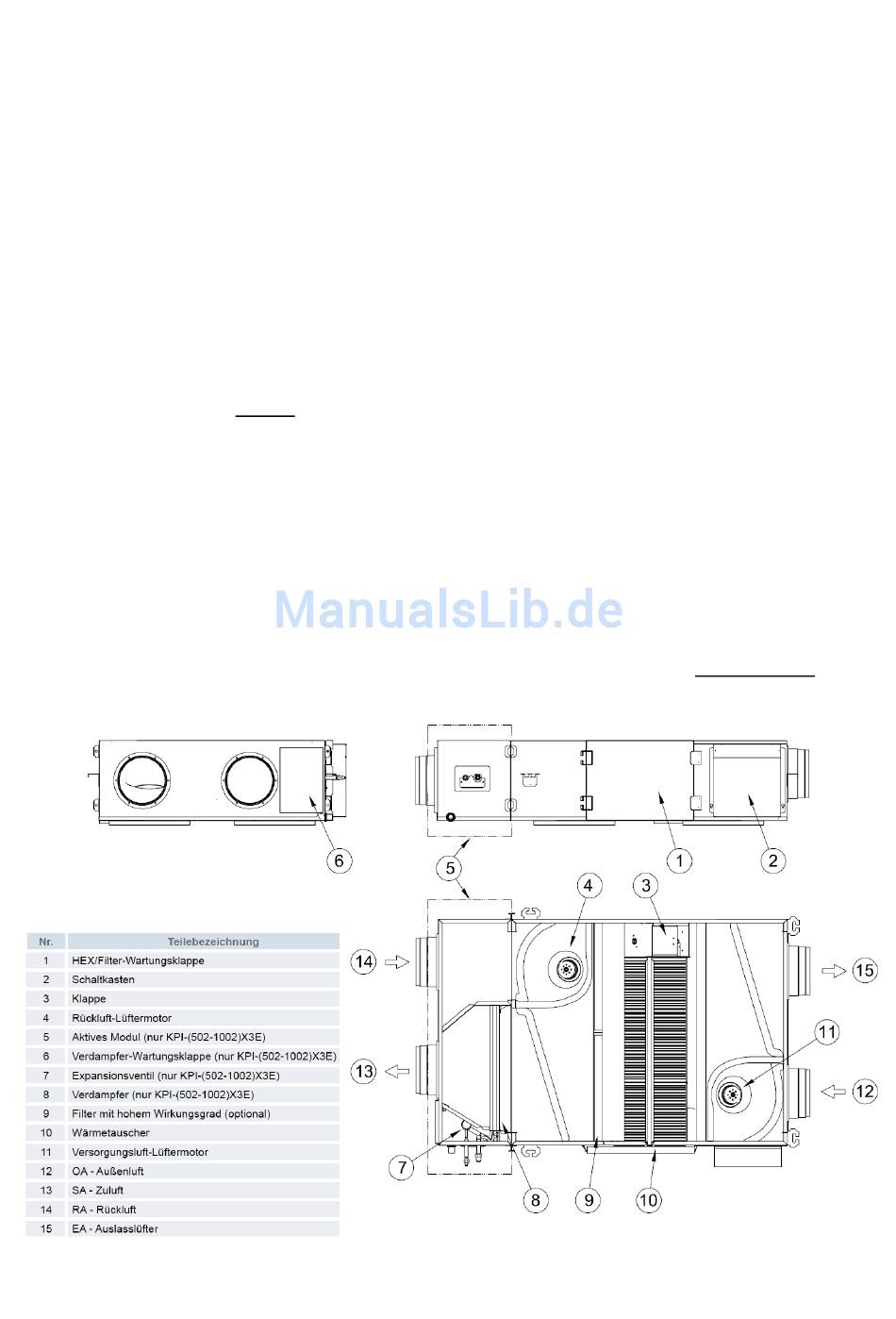

KPI-xxxxx4E (Frischluft-Wärmetauscher)
Kreuzstromwärmtetauscher für den Außenluftanschluß. Über einen Zelluloid Kreuzstrom-
wärmetauscher wird latente und sensible Energie übertragen. Die Modelle ohne zusätzliches
Kühlregister können in diesem Fall bei Bedarf auch hochkant montiert werden, da kein
Schwitzwasser anfällt. Über eine Bypassklappe wird bei Bedarf der Wärmetauscher teilweise
umgangen, um so eine freie Kühlung zu erreichen.
Es ist darauf zu achten, dass die Mischung von Außen- und Abluft nicht die Sättigungslinie
im hX-Diagramm schneidet. Bei sehr tiefen Außentemperaturen ist der Außenluftanteil vor
dem Wärmetauscher vorzuheizen. Dazu kann auch ein Ausgangssignal des KPI-Gerätes
genutzt werden (unter-5°C : => Steuerspannung 230V an PCN3 / zusätzlich muß der
Außenluftsensor THM4 angeschlossen werden und optionale Funktionen C1 auf 01 stellen.
In der Modellvariante „X" ist zusätzlich ein Wärmetauscher integriert der eine Anbindung an
kleine Utopia Außeneinheiten bzw. an Set Free ermöglicht. Bei dieser Variante muß der
Luftaustrittskanal auch isoliert sein.
KPI-502X4E =>
KPI-802X4E =>
KPI-1002X4E =>
Es wird über die Ausblastemperatur versucht, die eingestellte Temperatur im Raum zu
halten. Der eingestellte Sollwert ist quasi die angestrebte Raumtemperatur und die Anlage
wird dann gemäß Sollwert, Luftein- und Luftaustrittssensor geregelt.
Falls die Zulufttemperatur-Regelung nicht umsetzbar ist, besteht auch die Möglichkeit über
die Raumtemperatur selbst zu regeln. In diesem Fall muss der Zuluftsensor THM1 von PCB2
im Raum oder Raumluft platziert werden. Die Funktion „freie Kühlung" sperrt auch den
Verdichter (d1 => 21). Falls das auch umgangen werden soll, muß der Parameter E1 auf 01
gestellt werden. (Eine Regelung über den Sensor in der Kabelfernbed. ist nicht möglich)
Gilt als 1.5PS Gerät nur Set Free Kombinationen möglich.
Gilt als 2.0PS Gerät RAS-2HVNP1 oder Set Free Kombinationen.
Gilt als 2.5PS Gerät RAS-2.5HVNP1 oder Set Free Kombinationen
Innen
RA
SA
15
Das Hitachi 1x1 v8_08.2016
Außen
EA
OA
