DIP-Schalter EXV-xxxE2

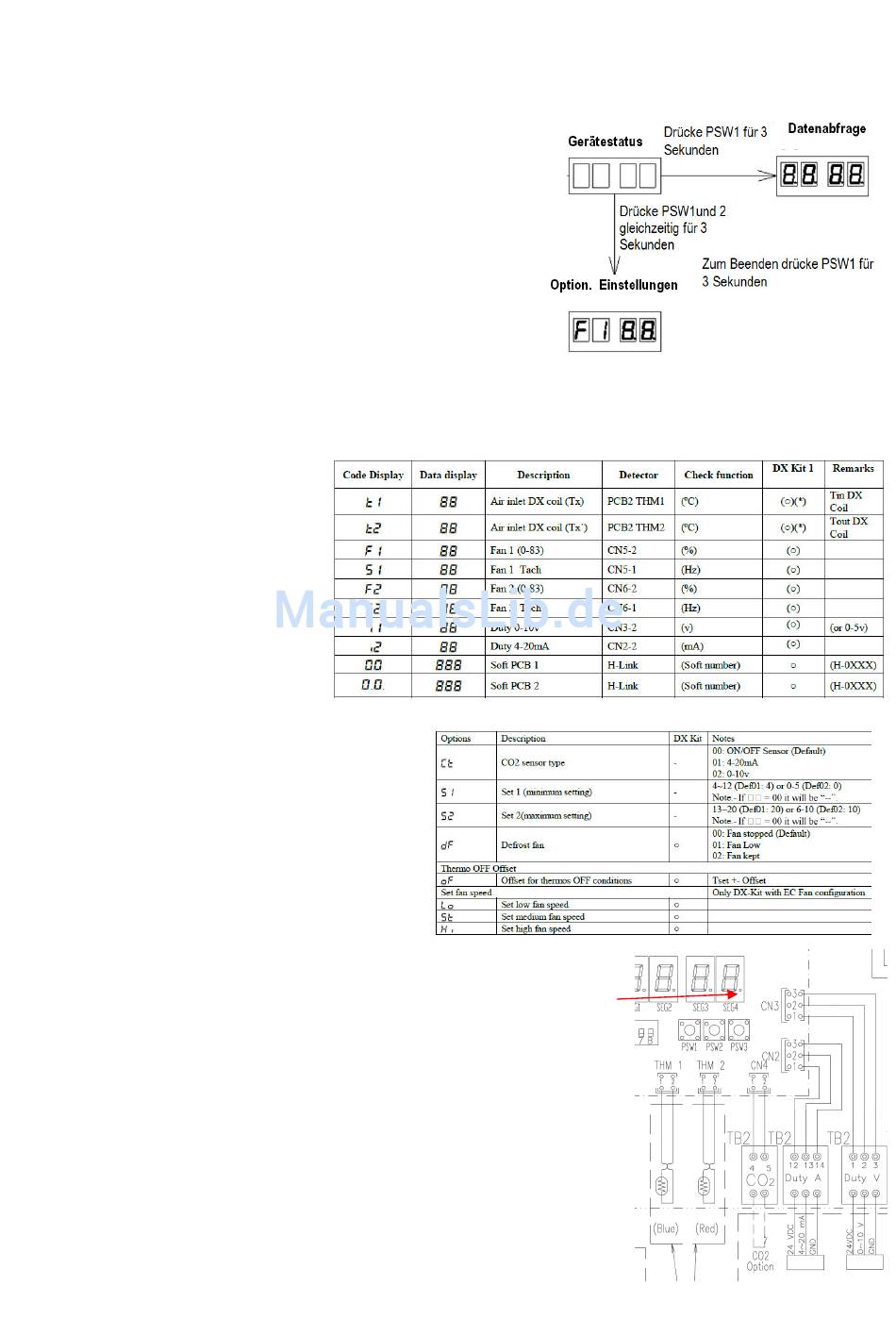

PCB2 Datenabfrage und optionale Einstellungen
Datenabfrage
Alle normalen Daten erhalten Sie über die
Datenabfrage der Kabelfernbedienung.
Für die Sonderdatenabfrage drücken Sie PSW1 für 3
Sekunden. Sie wechseln zwischen den Menüpunkten
mit den Tasten PSW2 und PSW3. Zum Beenden
erneut PSW1 für 3 Sekunden drücken
Optionale Einstellungen
Die normalen optionalen Einstellungen werden nur
über die Kabelfernbedinung gemacht. Für weitere
Sondereinstellungen drücken Sie PSW1 und PSW2 gleichzeitig für 3 Sekunden. Zum
Beenden erneut PSW1 für 3 Sekunden drücken.
Sonderdatenabfrage PCB2
t1 Luftsensor bei KPI DX ,kein Wert bei DX Kit
t2 Luftsensor bei KPI DX ,kein Wert bei DX Kit
F1 Angeforderte Lüfterdrehzahl % (Zuluft)
S1 Drehzahl Lüftermotor (Zuluft)
F2 Angeforderte Lüfterdrehzahl % (Abluft)
S2 Drehzahl Lüftermotor (Abluft)
i1 Spannung 0-10V Eingang
i2 Strom 4-20mA Eingang
00 Software Version PCB1
0.0. Software Version PCB2
Sondereinstellungen PCB2
Ct Einstellung für die Art des CO2 Sensors
Ct 00 Eingang über Klemmen 4-5 von Klemmleiste 1 (nur
ON/OFF Signale möglich). Andere Werte dürfen bei DX Kit
nicht eingestellt werden.
S1 -- Kein Anzeige bei DX Kit
S2 -- Kein Anzeige bei DX Kit
dF Lüfterbetrieb bei Abtauung 00 Lüfter stoppt 01 Lüfter
„Low" 02 Lüfter konstant
oF Offset bei Thermo OFF Bedingung (normal 15)
Lo St Hi (Lüfterstufe in % nur bei DX Kit mit EC Motor)
Drücken Sie PSW1 und PSW2 gleichzeitig für 3 Sekunden.
Drücke PSW1 kurz um einen Wert verstellen zu dürfen. Jetzt leuchtet die ganz linke Punkt LED.
Drücke PSW1 kurz wenn der Wert eingestellt ist. (Punkt LED erlischt)
Drücke PSW2 oder PSW3 um zwischen verschiedenen Optionen bzw. Einstellungen zu
wechseln.
Zum Beenden erneut PSW1 für 3 Sekunden drücken.
Um einen optionalen CO2 Sensor zu nutzen muß zusätzlich C7 der optionalen Funktion
(Kabelfernbedienung) auf 01 gestellt werden.
Der CO2 Sensor funktioniert auch nur auf den Lüfterstufen Medium oder Low. In der Stufe High
erfolgt keine Änderung. Falls zusätzlich die Luftmenge verändert werden soll, muß dass über
die optionale Funktion (Kabelfernbedienung) eingestellt werden. Stelle C5 auf 01 für höhere
Pressung (höhere Luftmenge) oder auf 02 für geringere Pressung (geringere Luftmenge)
29
Das Hitachi 1x1 v8_08.2016
