Allgemeines / Verkabelung
Zuleitung / Verbindungsleitung
Die Spannungsversorgung wird immer Außen angeschlossen. Stellen Sie vor dem
Zuschalten der Spannung sicher, dass die Netzspannung nicht an den Klemmen C – D der
Innen- oder Außeneinheit angeschlossen wurde, da hier bei fast allen Geräten nur 35V DC
anliegen darf (C-D Klemmen sind nur bei einigen Modellen vorhanden)
Sollte das Gerät eine solche Steuerleitung (35V DC Klemmen C-D) haben, muss diese
Leitung separat verlegt werden. (Mind. 3x 1,5mm² / eine Abschirmung ist nicht notwendig)
Über diese 35V Leitung wird in der Regel die Inneneinheit mit Steuerspannung versorgt und
gleichzeitig findet ein Datenaustausch zwischen Innen- und Außeneinheit statt. Bei Modellen
mit den Klemmen 1-2-3 sind 1 und 2 die Netzspannung und 3 das Steuersignal (auch 230V)

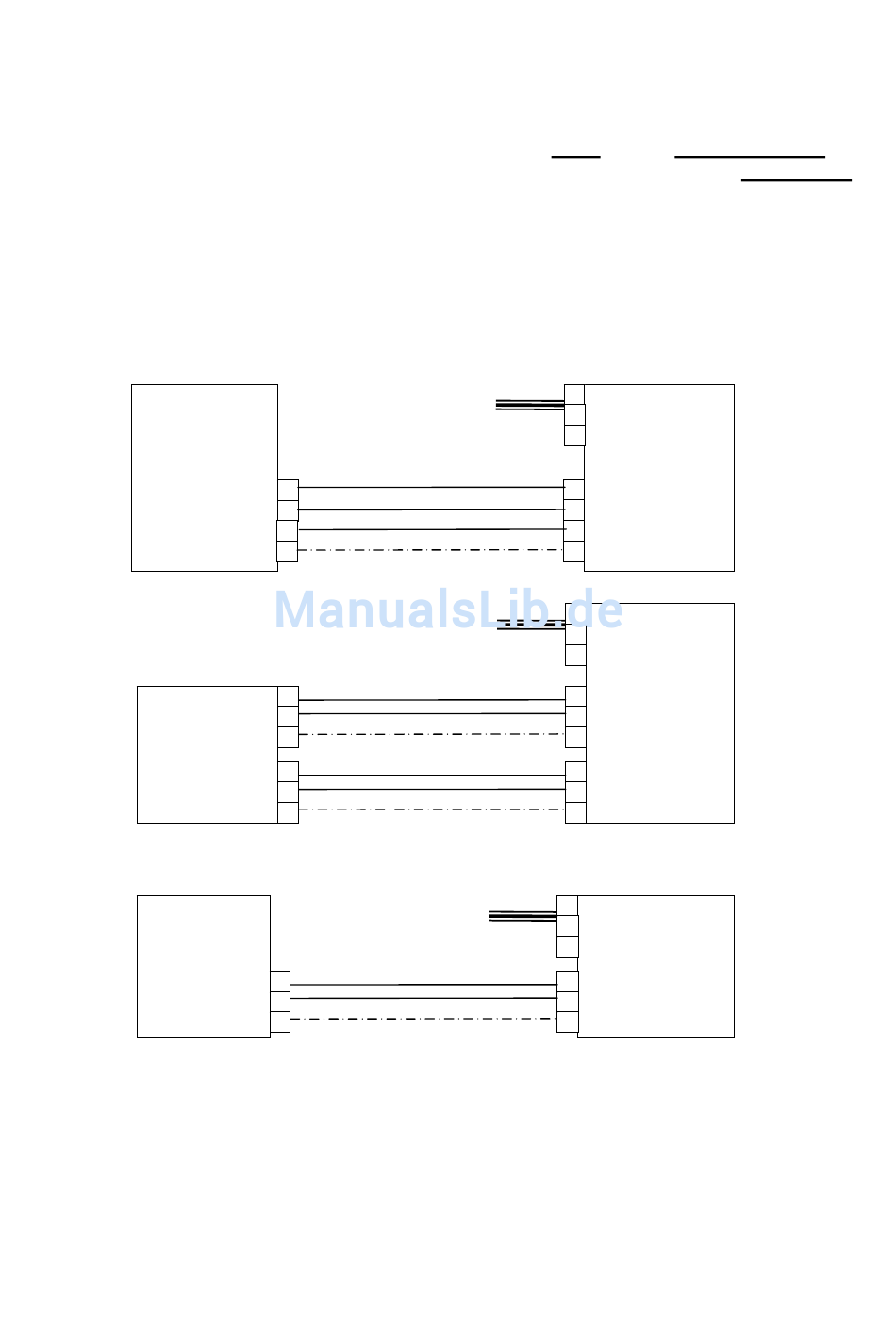

Premium / Performance / Lite Serien:
Inneneinheit
RAK-18~50RPB
RAK-35~50RPC
RAK-18~50PEC
RAK-18~35PSB
Inneneinheit
RAK-60PPA
RAK-70PPA
Inneneinheit
RAK-18PSPA
RAK-25PSPA
RAK-35PSPA
Zuleitung:
230V/50Hz/1Ph
230V AC 4x1,5mm²
1
2
3
PE
Zuleitung:
230V/50Hz/1Ph
230V/50Hz 3x2,5mm²
A
B
PE
35V DC 3x1,5mm²
C
D
PE
Zuleitung:
230V/50Hz/1Ph
35V DC 3x1,5mm²
C
D
PE
123
Hitachi Raumklimageräte 2016
L
Außeneinheit
N
RAC-18~50WPB
PE
RAC-35~50WPC
1
RAC-18~50WEC
2
3
RAC-18~35WSB
PE
L
N
PE
Außeneinheit
A
RAC-60WPA
B
RAC-70WPA
PE
C
D
PE
A
Außeneinheit
B
RAC-18WSPA
PE
RAC-25WSPA
C
RAC-35WSPA
D
PE
Das Hitachi 1x1 v8_06.2016
