HITACHI – Kabelfernbedienung PC-ARFPE / ARH Installation

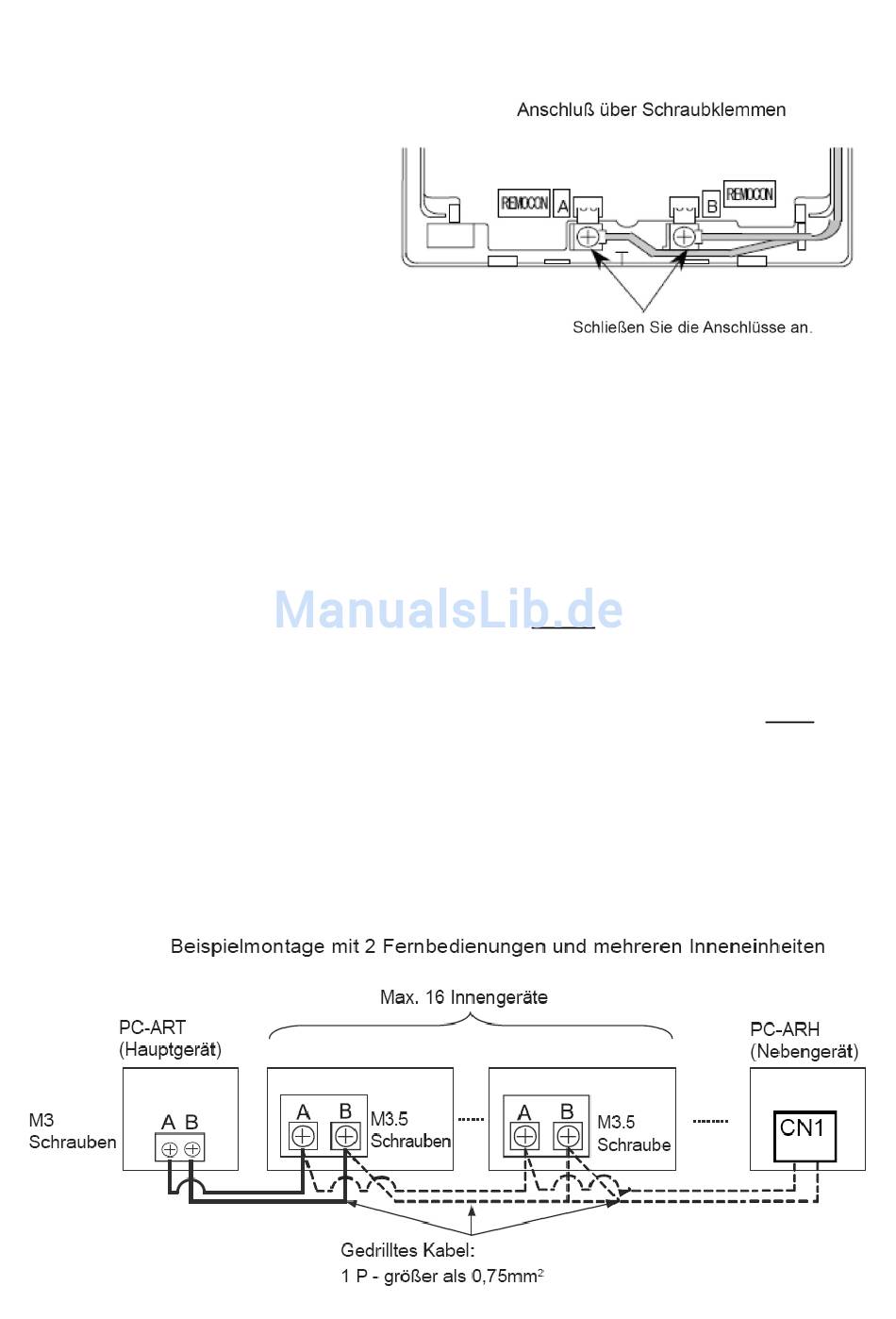

Anschluss / Verkabelung
Die Kabelfernbedienung wird an den Klemmen
A-B der Inneneinheit und der Fernbedienung
angeschlossen. Man nimmt entweder eine
verdrillte oder abgeschirmte 2 Adrige Leitungen
mit einem Querschnitt von 0,3 ~ 0,75mm².
Mind. 0,3mm² bis max. 30m
Normal: 0,75mm² bis 500m
ACHTUNG !!! Nur bei Wandgeräten RPK-xxFSN3M (werkseitig für IR Empfänger eingestellt) muss zusätzlich
der Schiebeschalter SW2 auf (Wired) gestellt werden. Ansonsten zeigt die Kabelfernbedienung zwar was an, das
Gerät funktioniert aber nicht richtig.
Montageort
Die Fernbedienung sollte in dem zu kühlenden Raum in ca. 1,5m Höhe installiert werden. Es ist auch möglich die
Fernbedienung in einem Nebenraum zu installieren, dann darf aber nicht der integrierte Raumluftfühler der
Kabelfernbedienung aktiviert werden. Direkte Sonneneinstrahlung, Kälte- oder Wärmequellen sind zu vermeiden.
Parallel-Betrieb
Bei Bedarf können auch mehrere Inneneinheiten, die sich im gleichen Raum befinden (bis zu 16 Stück), an der
gleichen Kabelfernbedienung parallel angeschlossen werden. Dazu müssen alle Klemmen A-B parallel, mit
einerm separaten Kabel angeschlossen werden. Dann ist aber auch die Einstellung für alle Inneneinheiten gleich.
Einraum-Betrieb (Simultan Betrieb)
Bei Kombinationen mit einer Utopia Außeneinheit RAS-xxH(V)N(P/C/E) und Innenheiten die sich in einem Raum
befinden, brauch die Fernbedienung nur an einer Inneneinheit angeschlossen werden, die anderen Geräte
laufen dann automatisch mit. Zusätzlich muss Pin 1 von DSW6 der Außeneinheit auf „Aus" gestellt werden.
Achtung: In diesem Modi ist die Einzelgeräteregel. von IVX deaktiviert und alle Geräte kühlen nur zusammen.
Kombinationen
Es besteht auch die Möglichkeit 2 Kabelfernbedien. gleichzeitig anzuschließen. z.B. PC-ARFPE und PC-ARH
Dann muss aber eine Fernbedienung als Nebenanschluss konfiguriert werden. Stellen Sie bitte dazu (z.B. bei
PC-ARH) in den Optionalen Funktionen die Funktion F2 auf der Wert 01 => Nebenfernbedienung.
