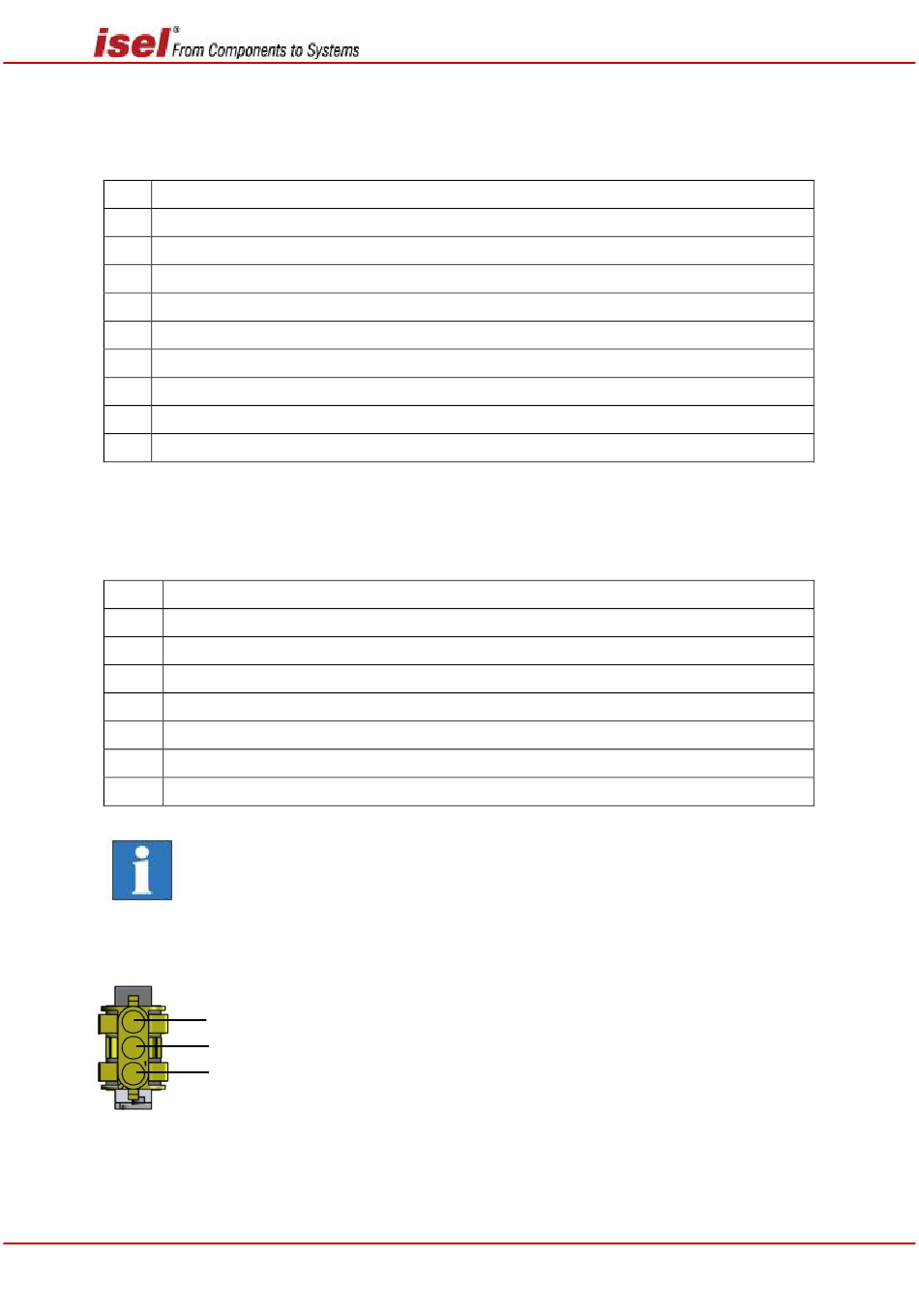

Analog - Out, Sub-D9-polig Buchse
Über diesen Steckverbinder kann ein externer Frequenzumrichter mit der
dazugehörigen Arbeitsspindel über einen analogen 0 ... 10V Ausgang gesteuert
werden.
Pin
Beschreibung
1
+24VDC
2
n.c.
3
n.c.
4
Schließer 1 (potentialfreier Kontakt)
5
Analog 0 ...10V
6
GND
7
n.c.
8
Schließer 1 (potentialfreier Kontakt)
9
GND
Cover - Sub-D9-polig Buchse
An diesem Anschluss kann die Türverriegelung der angeschlossenen Maschine in
den Sicherheitskreis des Controllers integriert werden.
Pin
Beschreibung
1
+ Spule Öffner Kontakt
2
Schalter 1.1 (Brücke zu Pin 3 falls keine Haube verwendet wird)
3
Schalter 1.2 (Brücke zu Pin 2 falls keine Haube verwendet wird)
4
Schalter 2.1 (Brücke zu Pin 5 falls keine Haube verwendet wird)
5
Schalter 2.2 (Brücke zu Pin 4 falls keine Haube verwendet wird)
6
- Spule Öffner Kontakt
7 - 9 Nicht verwendet
Wird keine Haube/Sicherheitstür verwendet müssen die
Pins 2 und 3 sowie 4 und 5 gebrückt werden.
Steckverbinder, 3-polig weiß 230 V/ 2 A – Arbeitsraumbeleuchtung
L
PE
N
