Externer Not-Aus nicht verwendet:
→Pin 5 und 6 gebrückt
→Pin 7 und 8 gebrückt
Bei Verwendung eines externen Not-Aus Schalters beträgt die
Länge des Anschlusskabels max. 5m.
Verwendung eines externen Power-Tasters:
→Pin 1 und 2 gebrückt
→Anschluss des externen Power-Tasters (Schließer) an Pin 3 und 4

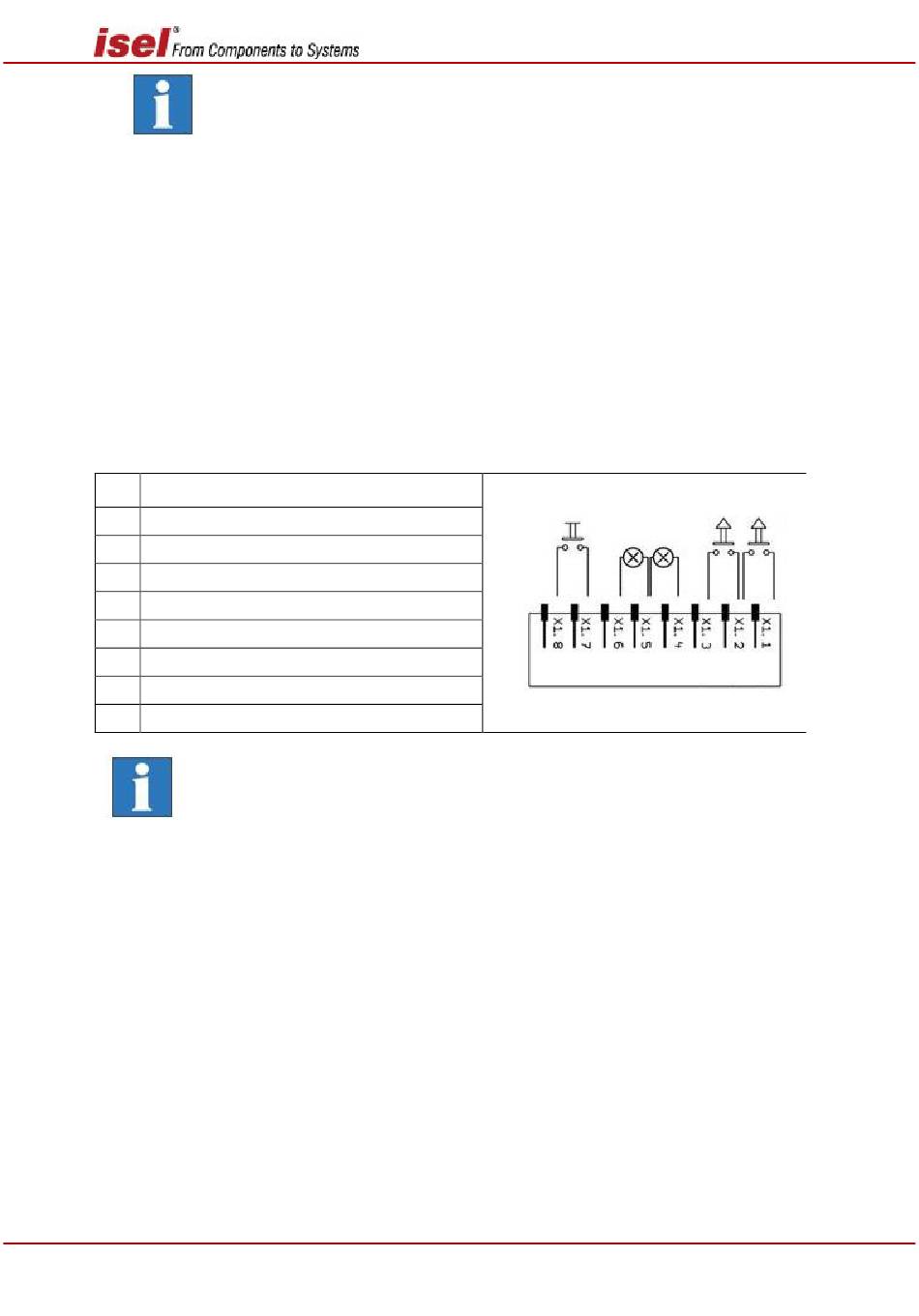

Impulse - Schnittstelle Impulssteuerung, 8-polige Buchse
Diese Schnittstelle ermöglicht es, die Funktionen der frontseitigen Bedientasten (Start,
Stopp) als Remote-Funktion von einem externen Bedienfeld oder einem anderen
Gerät über I/O-Funktionen auszulösen.
Pin Beschreibung
1
Eingang externe Start-Taste
2
+24VDC
3
Eingang externe Stopp-Taste
4
Ausgang Lampe Start-Taste
5
-24VDC
6
Ausgang Lampe Stopp-Taste
7
Eingang Längenmesstaster
8
Eingang Längenmesstaster
Wird kein externer Stopp-Taster verwendet müssen die Pins 2 und
3 gebrückt werden.
26 / 71
ICP 4030 iMC-P
Januar 2018
