5.4 Anschlüsse an der Schrittmotorsteuerung

5.4.1 Sicherheitshinweise

Die Arbeiten an der elektrischen Installation darf nur von
autorisierten und geschulten Personal durchgeführt werden.
Jegliche Änderungen an der elektrischen Installation führt zum
Verlust der Gewährleistung und CE Konformität. Bei Ergänzungen
an der Maschine (z.B. Arbeitsspindel, Umrichter, Aktoren,
Sensoren usw.) ist der Betreiber verantwortlich, dass alle
sicherheitstechnischen Vorschriften nach EN 60204-1 eingehalten
werden.

5.4.2 Zugang zur Schrittmotorsteuerung und deren Komponenten

Um an die Anschlüsse der Schrittmotorsteuerung zu gelangen gehen Sie bitte
folgendermaßen vor:
Ziehen Sie den Netzstecker der Maschine!

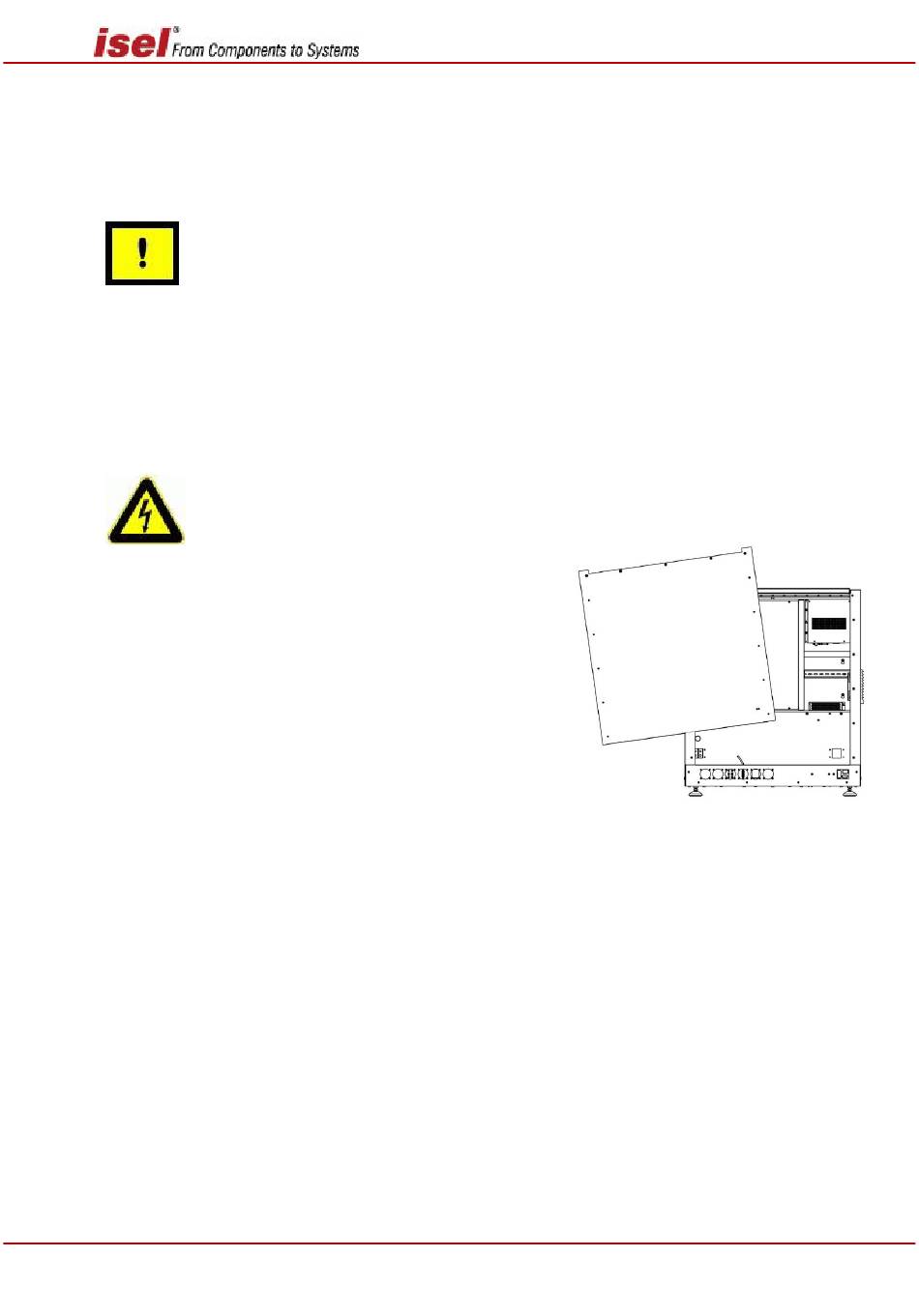

Entfernen Sie das Abdeckblech der Maschine durch
Lösen der Sechskantschrauben und ziehen Sie das
Erdungskabel von dem Abdeckblech.
Nun können Sie an den Anschlüssen der
Schrittmotorsteuerung zusätzliche Komponenten (z.B.
Frequenzumrichter, Magnetventile, Sensoren, Aktoren
usw.) anschließen.
Öffnen des Gehäuses der Schrittmotorsteuerung
In der Regel ist es nicht notwendig an die verbauten Komponenten im Inneren der
Schrittmotorsteuerung zu gelangen. Das Öffnen des Gehäusedeckels darf nur von
autorisiertem und geschultem Personal durchgeführt werden.
Nachdem Sie die Rückwand der Maschine entfernt haben, müssen Sie das Gehäuse
der Schrittmotor-Steuerung entfernen. Lösen Sie die Kreuzschlitzschrauben auf der
Oberseite des Gehäusedeckels und entfernen Sie diesen. Sie gelangen nun an
Komponenten wie Schrittmotor-Endstufen, SK-Modul, Schaltnetzteile usw.
