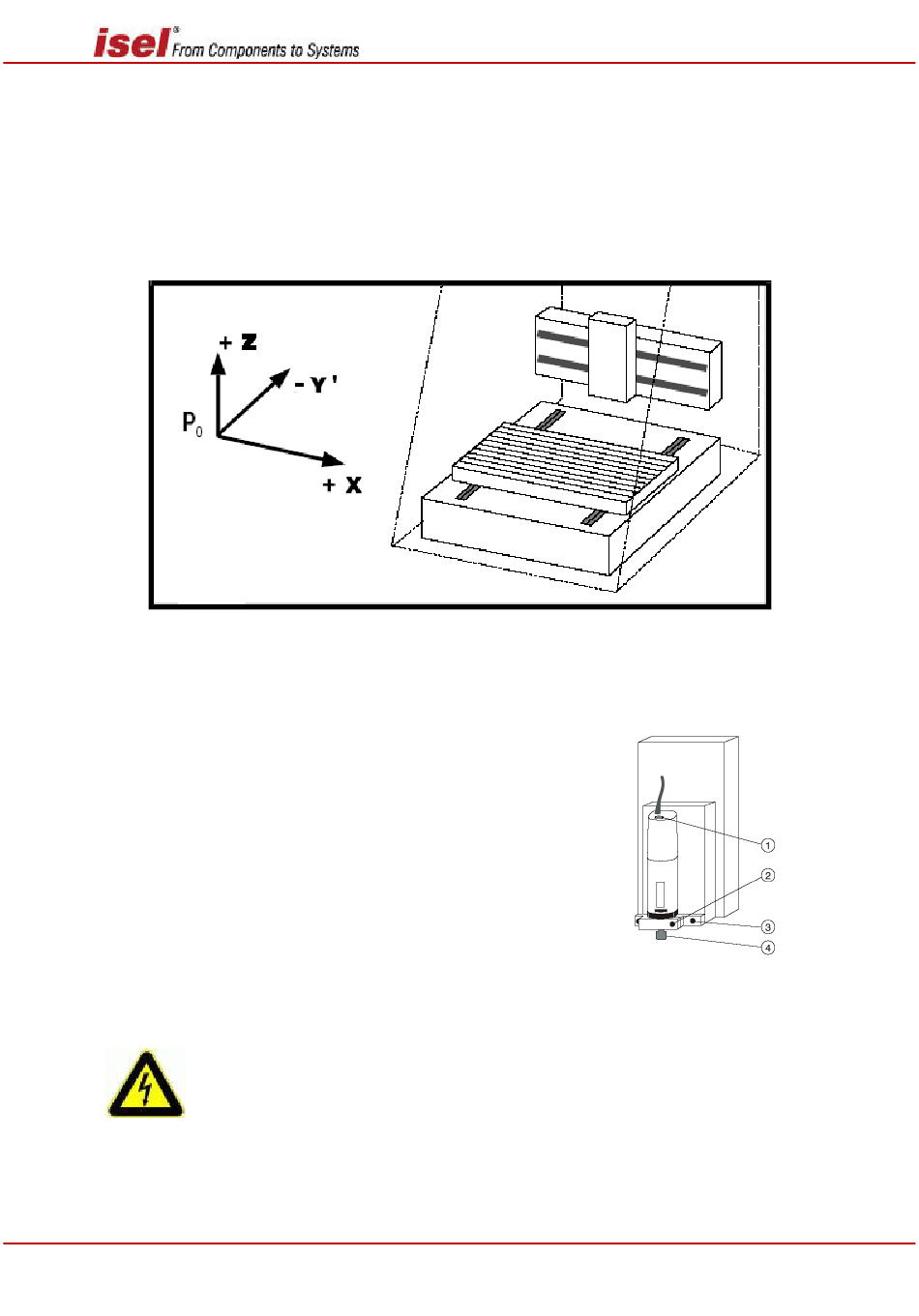

4.6 Koordinatensystem und Referenzpunkt
Das Koordinatensystem der Maschine ist so festgelegt, wie im Bild gezeigt, wobei Sie
den Werkstück-Nullpunkt P0 über die Software frei wählen (verschieben) können.
Der Referenzpunkt der Maschine (Maschinen-Nullpunkt) ist ab Werk vorne (Y) links
(X) oben (Z) vorgegeben.
Aufkleber auf der Maschine kennzeichnen die Achsen.
4.7 Bearbeitungsmaschine
Die Standard-Bearbeitungsmaschine (Zubehör, nicht im
Lieferumfang enthalten) kann in der Spannzange (4)
unterschiedliche Werkzeuge mit einem Schaft-
durchmesser von maximal 6,35 mm aufnehmen
(Standard 3 mm, andere Ø siehe Zubehör).
Zum Wechsel der Spannzange benutzen Sie zwei
Maulschlüssel SW 22. Der Strom für die Bearbeitungs-
maschine wird über die Software freigegeben.
Die Drehzahl der Maschine können Sie manuell mit dem
Rad (1) einstellen.
Zur Demontage der Bearbeitungsmaschine schalten Sie den
Hauptschalter der ICP aus, entfernen die Netzleitung aus der
Verteilerdose, lösen die Klemmschraube (2) und nehmen die
Bearbeitungsmaschine aus der Halterung.
Zur Demontage der Maschine mit der Halterung entfernen Sie
das Stromkabel, lösen die zwei äußeren Schrauben (3) (nur
lösen, nicht ganz herausschrauben) und nehmen die Maschine
mit Halterung und T-Nuten-Steine nach unten heraus.
