6 Installation und Inbetriebnahme

6.1 Sicherheitshinweise

Beachten Sie unbedingt die technischen Daten der Maschine
sowie die Anschlussbelegung im Kapitel 5.3.
Das Nichtbeachten der Sicherheitshinweise kann zu einer
Gefährdung von Personen und Gegenständen durch mechanische
oder elektrische Einwirkungen oder den Ausfall des Gerätes
führen.
Nichtbeachten der Sicherheitsbestimmungen führt zum Verlust jeglicher
Schadenersatzansprüche.

6.2 Vorbereitung

Bevor Sie die Anschlüsse herstellen vergewissern Sie sich, dass:
-
keine mechanischen Mängel (lose Teile) an der Maschine erkennbar sind
-
alle im Lieferumfang beschriebenen Leitungen vorhanden sind
-
die Maschine laut den Aufstellhinweisen platziert wurde
6.3 Anschlüsse herstellen

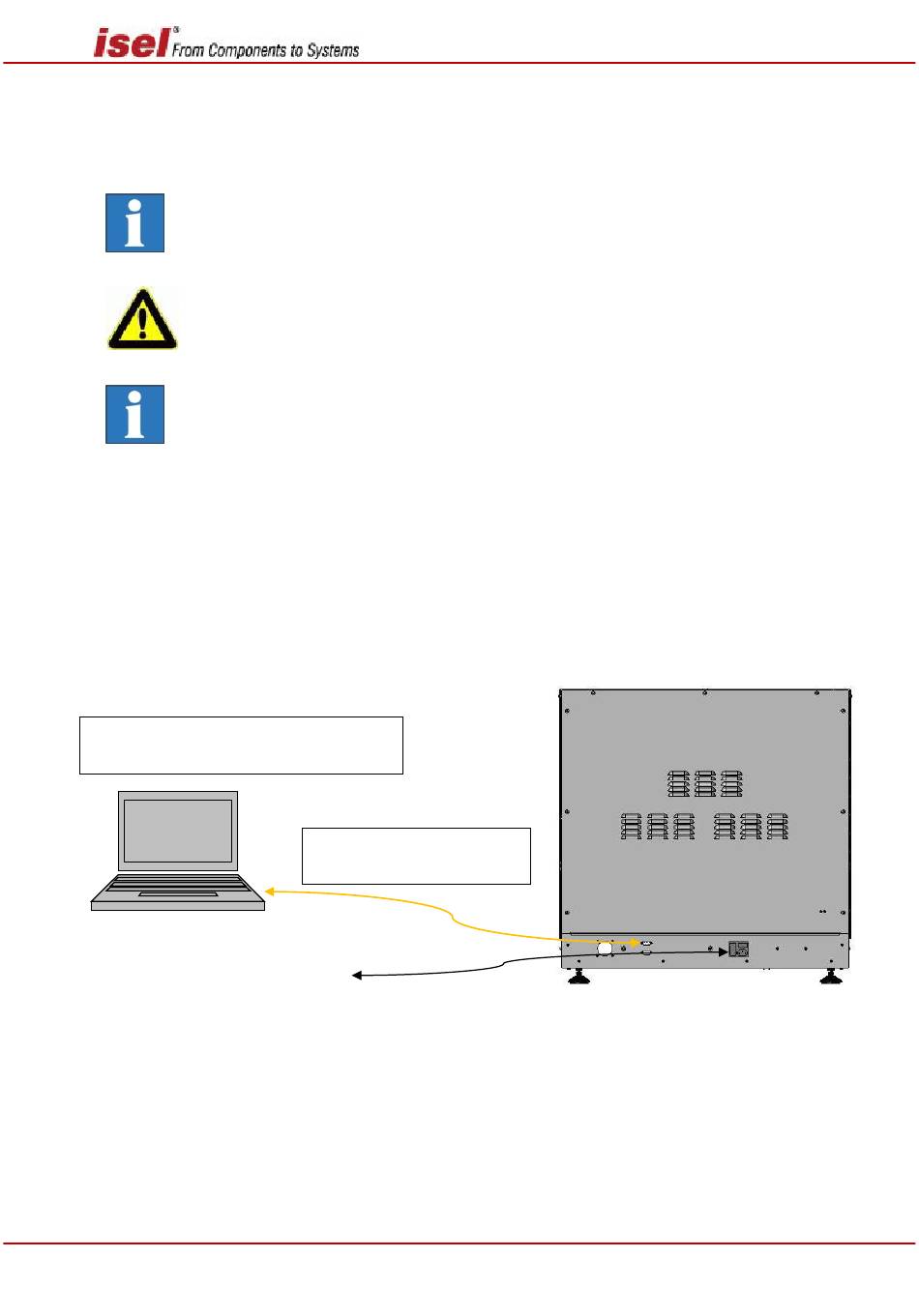

COM-Schnittstelle am PC /
Notebook: 9-polig Sub-D (Stecker)
-
Netzkabel anschließen
-
Display an DVI anschließen
-
Maus und Tastatur an USB anschließen
Konfiguration (falls noch nicht voreingestellt)
-
Motorströme und Schrittauflösung der Leistungsendstufen per DIP-Schalter
konfigurieren. (siehe Kapitel 5.5 Einstellen der Schrittmotorendstufen)
serielles Kabel Sub-D 9
(Buchse →Buchse)
33 / 71
ICP 4030 iMC-P
Januar 2018
