ICP 4030 iMC-P
Die Messungen erfolgen je nach Größe der zu messenden Achsen mit einem Radius
von 50mm, 100mm, 150mm und 300mm. Dabei ist immer die kürzeste Achse zu
berücksichtigen.
Die Auslieferung jeder CNC-Maschine erfolgt erst, wenn alle Parameter im
vorgeschriebenen Grenzbereich liegen. Die Ergebnisse der Messungen werden
maschinen- bzw. auftragsbezogen gespeichert und archiviert.

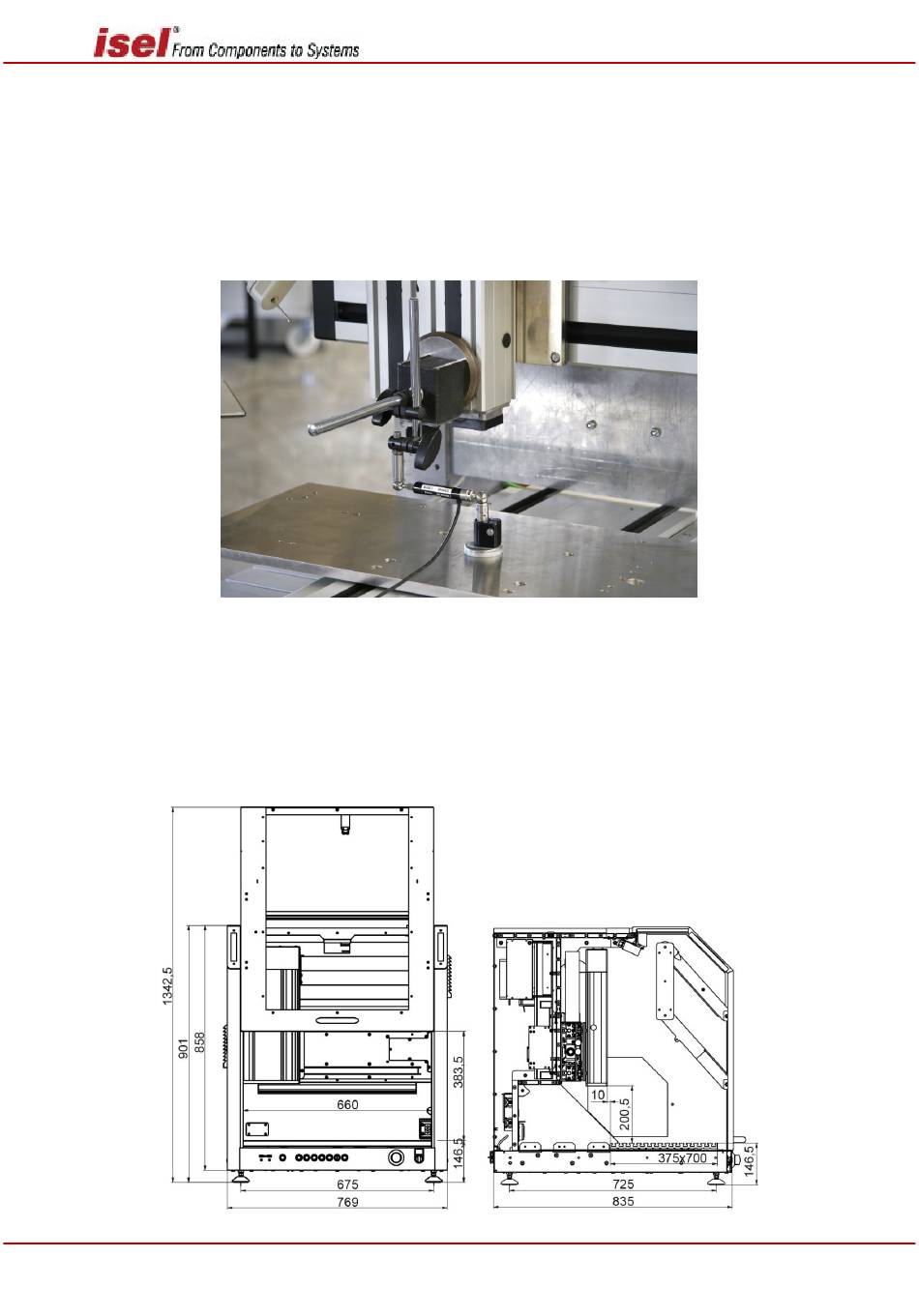

Abbildung: Kreisform-Vermessung mit dem Kreisformmesssystem QC10 von Renishaw
4.3 Raumbedarf
Der Raumbedarf der Maschine beschränkt sich auf die äußeren Abmessungen sowie
genügend Raum vor der Maschine, um sie bedienen und einrichten zu können. Hinten
benötigen Sie ca. 10 cm Raum für die Stecker. Die Haube des Gehäuses öffnet sich
nach
oben.
Abbildung: Abmessungen und Raumbedarf
15 / 71
Januar 2018
