Frässpindel - 100 - 230V, Anschluss 3-polig
An diesem Ausgang kann entweder eine Frässpindel ohne Drehzahlsteuerung oder
ein Frequenzumrichter mit dazugehörigem Hauptspindelantrieb (z.B. iSA 750) mit
Drehzahlregelung angeschlossen werden. Je nach Verwendung muss die
Spannungs-versorgungsleitung der Frässpindel bzw. dem Frequenzumrichter am
Sicherheitskreismodul umgesteckt werden.

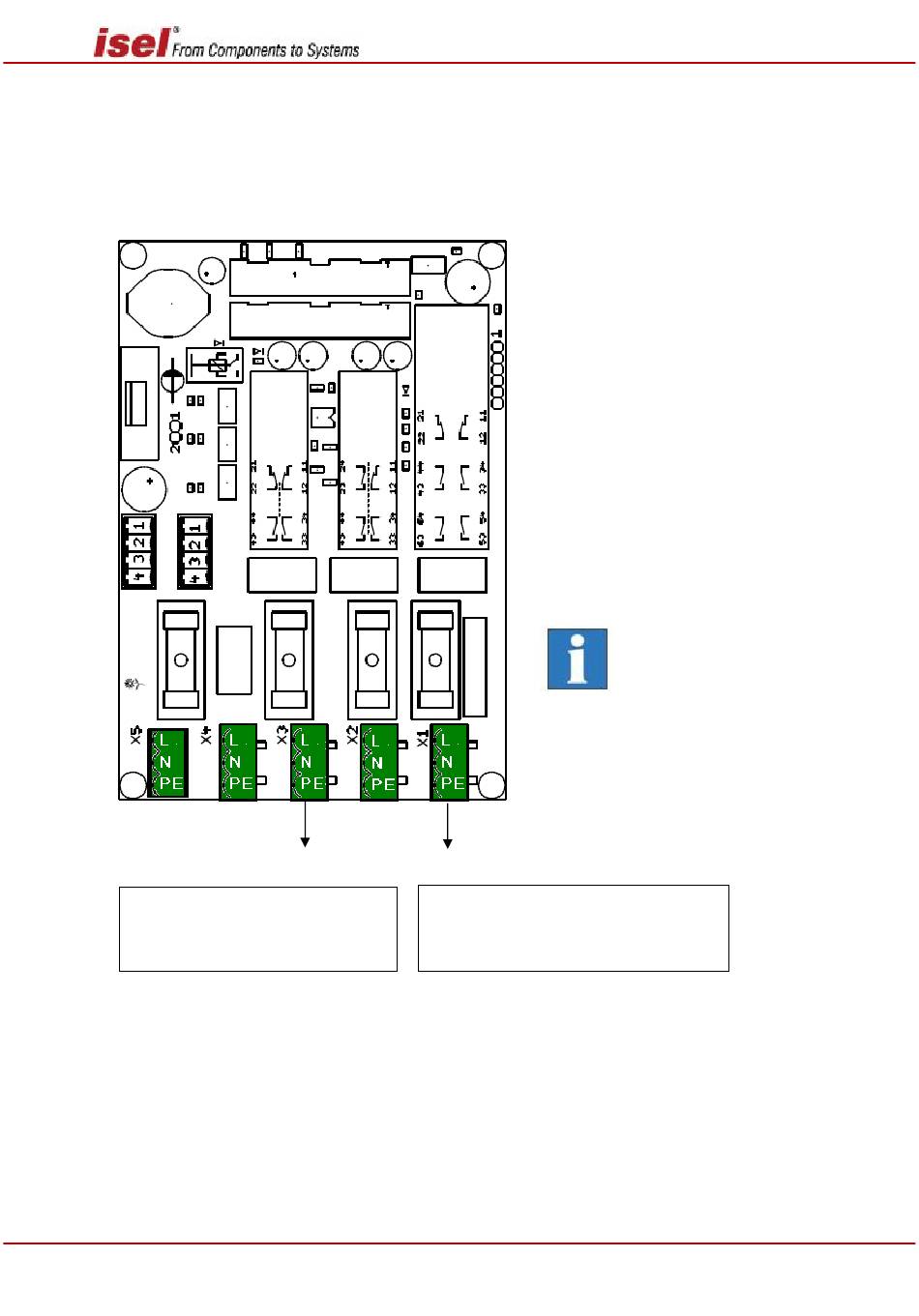

Anschluss X3 für
Frequenzumrichter, max.
Schaltleistung 100-230V / 6A
Control Elements - Anschluss Bedienelemente
An diesem Anschluss werden die frontseitigen Bedienelemente (Schalter, Taster) an
die Maschinensteuerung angeschlossen.
Entfernen Sie dazu die
Rückwand der Maschine und
den Gehäusedeckel der
Schrittmotorsteuerung (siehe
Kapitel 5.4.2).
Verbinden Sie die Leitung zur
"Spindle 230V" Buchse mit dem
für Sie zutreffenden Anschluss
am Sicherheitskreismodul.
Anschluss X1 für
Frässpindel, max.
Schaltleitung 100-230V / 6A
29 / 71
ICP 4030 iMC-P
Wird die Maschine
ohne Frässpindel
ausgeliefert ist
werksseitig der
Anschluss (X1) für
eine Frässpindel
ohne
Drehzahlregelung
belegt.
Januar 2018
