5.3 Anschlüsse

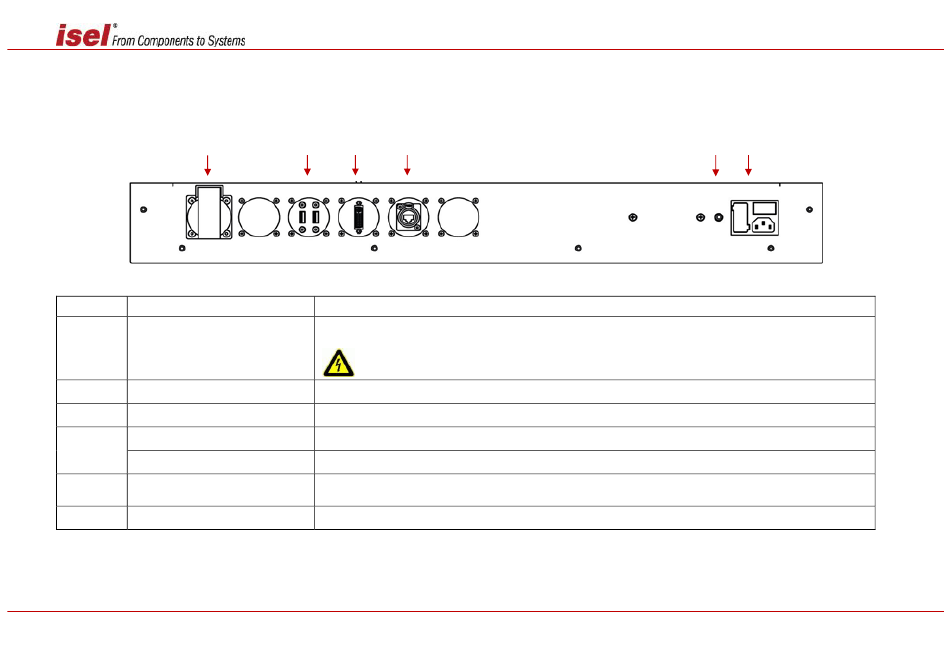

5.3.1 Anschlüsse auf der Rückseite
5
Nummer
Bezeichnung
Netzanschlussbuchse mit
Hauptschalter und
1
Sicherungen
2
LAN
DVI Anschluss
3
USB 3.0
4
Recovery
Schuko-Steckdose
5
(optional)
Erdungsbolzen
5
4
3
2
Beschreibung
230V AC Netzgeräteanschluss mit Hautschalter und Netzsicherung 2 x 10A träge; IEC
127 HBC
Ersetzen Sie defekte Sicherungen nur gegen Originalersatzteile!
Anschlussbuchse RJ45 für LAN-Verbindung zum iPC 25
Anschlussbuchse 15-polig für DVI Monitor
USB 3.0 Buchse für externe Peripherie (Maus oder Tastatur)
USB 2.0 Buchse für Recovery des iPC 25 und externe Peripherie (Maus oder Tastatur)
geschaltete Netzspannungssteckdose L/N/PE nach IEC CEE7/3
Anschlussbolzen M4 für zusätzlichen Schutzpotentialausgleich
21 / 71
ICP 4030 iMC-P
6
1
Januar 2018
