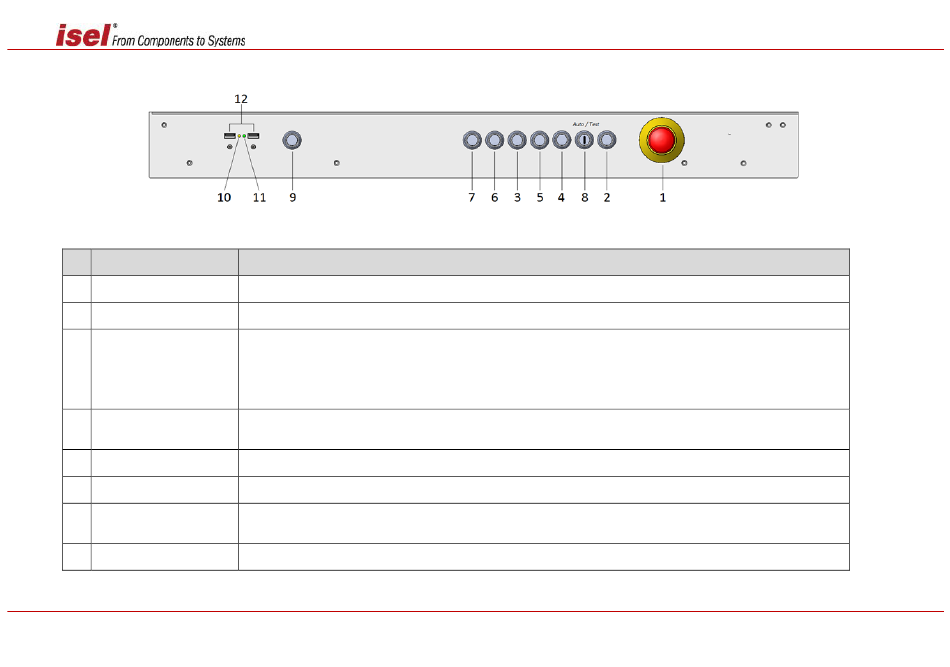

5.3.2 Bedienelemente an der Frontseite
Bedienelemente für die Maschinensteuerung
Nr.
Bezeichnung
1
Not-Aus-Taste
2
Power-ON-Taste
3
Betriebsartenwahlschalter
4
START-Taste
5
STOP-Taste
6
FAULT- Anzeige
7
COVER-Taste
8
ACK (Acknowledge) Taste
Beschreibung
Ausschalten der Spannungsversorgung der Motorendstufen und der Arbeitsspindel.
Spannungsversorgung der Endstufen wird zugeschaltet.
Mit diesem Schlüsselschalter wird zwischen Automatik- und Einrichtmodus umgeschaltet Im
Automatikbetrieb kann die Haube bzw. Tür nur geöffnet werden, wenn die Achsen keine Bewegung
ausführen und die angeschlossene Frässpindel ausgeschaltet ist.
Im Einrichtbetrieb kann die Haube bzw. Tür nur geöffnet werden, wenn die Arbeitsspindel
ausgeschaltet ist. In dieser Betriebsart können die Achsen auch bei geöffneter Haube verfahren
werden.
Im CNC Betrieb wird bei Betätigung des Tasters das im Flash-Speicher des Controllers abgelegte
Programm gestartet.
Im DNC Betrieb kann die Start-Taste nicht verwendet werden.
Im CNC-Betrieb wird bei Betätigung der STOP - Taste ein laufendes Anwenderprogramm / Achsbewegung
unterbrochen. Durch Betätigung der START-Taste kann das Anwenderprogramm /Achsbewegung fortgesetzt werden.
Die Fault- Anzeige signalisiert einen Fehler im Sicherheitskreis.
Diese Taste wird zum Öffnen der Haube verwendet (falls vorhanden). Das Öffnen der Haube ist nur dann möglich,
wenn die unter Punkt "Betriebsartenwahlschalter" beschriebenen Bedingungen erfüllt sind. Die Freigabe zum Öffnen
der Haube wird durch die weiße Beleuchtung des Tasters signalisiert.
Diese Taste hat bei dieser Maschine keine Funktion.
22 / 71
ICP 4030 iMC-P
Januar 2018
