as31gt²-T05
Anbauanleitung/Manual
-Stellen Sie den Bremslichtschalter ein durch Verdrehen an dem Sechskant (Bild 4a/ 4b)- Mehrmalige
Korrekturen möglich. (Testen Sie das Auslösen des Bremslichtes durch Betätigen des Bremshebels!)
-Adjust the brake light switch by turning the plastic hexagon (picture 4a/ 4b)- Corrections of this step are
possible. (Test the function of the brake light by pushing the brake lever!)
5

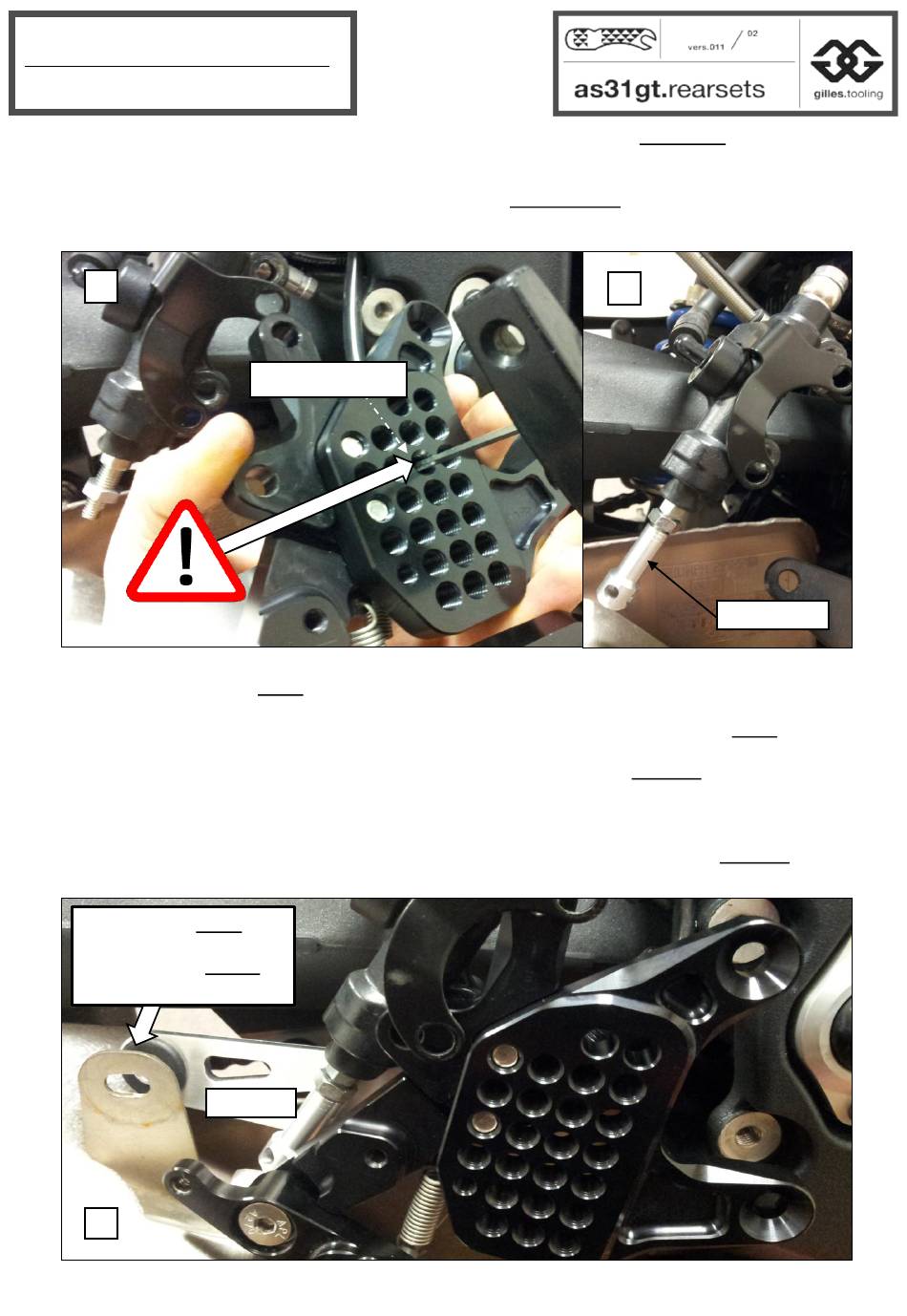

-Ziehen Sie die Schraube M5x12-7991 des Bremslichtschalter- Halteringes BLS01 durch das Gewinde M8
der Grundplatte hindurch an (Bild 5). Die Flucht (gestrichelte Linie in 4b) muss dabei beibehalten werden!
Anzugsdrehmoment: 4 Nm
-Schrauben Sie den Adapter UAD03-30 auf die Betätigungsstange des Bremszylinders (Bild 6).
-Fix the ring BLS01 of the brake light switch by tighten its bolt M5x12-7991 (picture 5). You get to the bolt
head through the marked M8 thread in the basic plate. Keep the alignment of switch and brake lever`s
spring (dashed line in 4b)!
Tightening torque: 4 Nm
-Screw the brake cylinder adapter UAD03-30 onto the master cylinder`s actuating rod (picture 6).
Auspuffhalter hinter die
Lasche!
Exhaustholder behind
the loop!
7
M5x12-7991, 4Nm
UAH-14
6
UAD03-30
