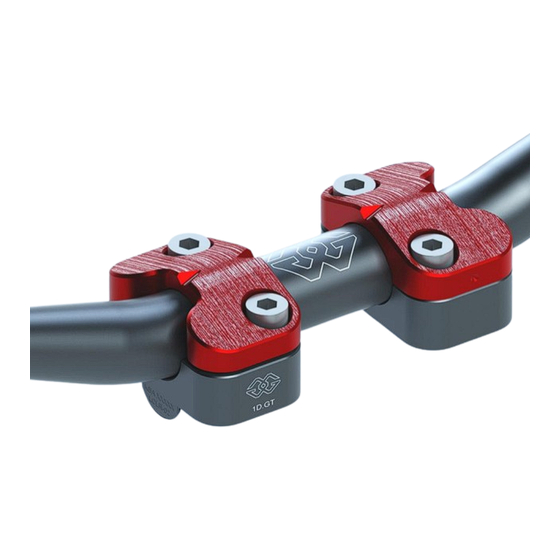

- Seite 1 1D.GT handlebar system 1D.GT-01 Anbauanleitung Owners manual Abbildung ähnlich! / Picture related! www.gillestooling.com info@gillestooling.com...
- Seite 2 Sicherheitshinweise/ Safety instructions Wir bedanken uns für den Erwerb eines unserer Produkte und wünschen Ihnen viel Spaß. Machen Sie aus einem Serienfahrzeug Ihre individuelle Maschine. -Sicherheit ist oberstes Gebot. -Haben Sie das erforderliche Werkzeug und genügend Mechanikerwissen und praktische Erfahrung? -Unsere Produkte dürfen nur von fachkundigem Personal montiert werden.
- Seite 3 pos. article no. description material surface treatment qty. 1DGT-LC-02-b lower clamp l/r EN AW-7075-T6 black anodized 1DGT-UC-03-* upper clamp l/r EN AW-7075-T6 anodized M8x20-6912-VA bolt A2-70 untreated M8x20-912-VA bolt A2-70 untreated...
- Seite 4 1D.GT handlebar system Anbauanleitung/ Manual -Diese Anbauanleitung steht als farbige, hochauflösende Version auf www.gillestooling.com zum download bereit. -Download this manual in color and in higher definition at www.gillestooling.com. Achtung: Universalanleitung! Die folgenden Bilder und Darstellung dienen der allgemeingültigen Beschreibung des Montageablaufes und müssen nicht zwangsläufig mit Ihrem Fahrzeug übereinstimmen! Leichte Abweichungen im Ablauf sind denkbar.
- Seite 5 1D.GT handlebar system Anbauanleitung/ Manual 20Nm Innenradius nach Außen! / Inner radius to the outside! Die beiden Schrauben an der Markierung (Punkt) zuerst festziehen! Anzugsdrehmoment: 20Nm First tighten both bolts on the marking (point)! Tightening torque: 20Nm 1DGT-UC-03 Schraube/ bolt M8x20-912 B: Der konifizierte Originallenker Ø28mm (oder der Gilles Tooling GTO- LOW Zubehöhrlenker- Je nach Freigabe durch Gilles Tooling) kann nun wieder in die unteren Klemmbockhälften LC-02 gelegt werden!
- Seite 6 1D.GT handlebar system Anbauanleitung/ Manual C: Prüfen Sie den Anbau auf Kollisionen zum Tank und Freigängigkeit durch vorsichtiges Einschlagen des Lenkers vom rechten zum linken Lenkanschlag! Bild C1 zeigt ein Negativbeispiel, bei der die Einstellung des Lenkers zu einem Anschlagen am Tank führt! Bild C2 zeigt den Sollzustand! (Korrigieren Sie den Neigungswinkel des Lenkers falls Zustand C1 eingetroffen) C: Check the handlebar`s adjustment for collisions and the clearance to the tank by carefully turning the handlebar from the right to the left steering stop!
- Seite 7 1D.GT handlebar system Anbauanleitung/ Manual E: Überprüfen Sie per Hand auch das Spiel der Bremsleitungen (eventuell Kupplungsleitungen), Kupplungszüge und Kabelbäume in den beiden Lenkanschlägen. Diese dürfen auf keinen Fall gespannt werden beim Lenken, oder gar vor den Lenkanschlägen begrenzen! Vorsicht beim Prüfen: Langsame Bewegungen, andernfalls Gefahr des Abreißens von Kabeln etc. E: Check by hand the freeplay of the brake lines (possibly clutch lines), clutch cables and wire harnesses in the two steering stops.
- Seite 8 1D.GT- 01 handlebar system Packliste/ Packing List Pos. Description Part-No. Qty. OK handlebar clamp L/ R 1DGT-01-B* (completely mounted) bolt M8x20-6912-VA certificate ABE 91473 manual 1DGT-01-ABA Datum *: B= completely black Revision 00, Stand 30.10.2014...
