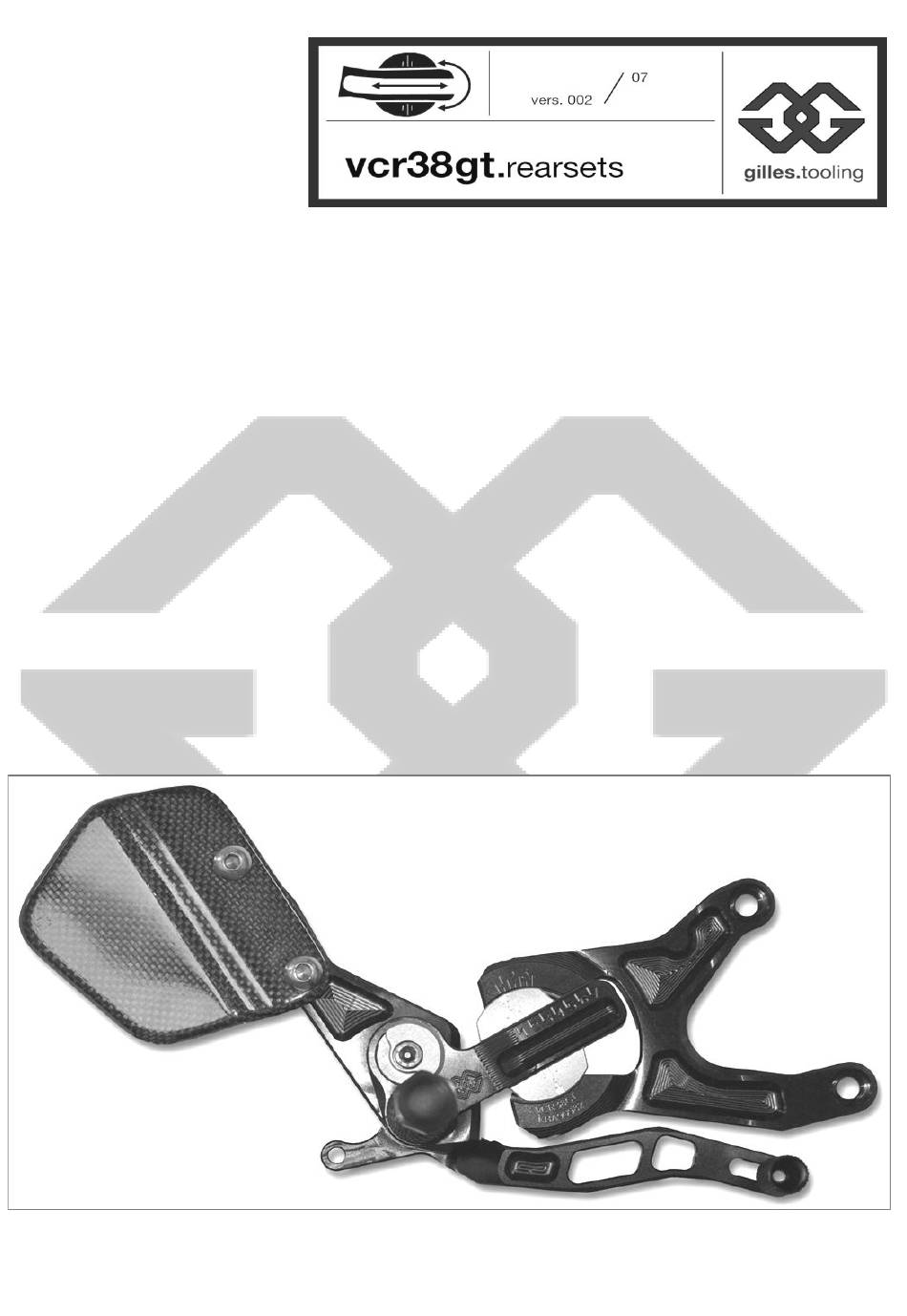

- Seite 1 Zertifikat Certificate Anbauanleitung Owners manual Abbildung ähnlich! Picture related! www.gillestooling.com / info@gillestooling.com...
- Seite 2 VCR38GT Sicherheitshinweise Diese Anbauanleitung ist sorgfältig und vollständig vor Beginn der Einbauarbeiten durchzulesen. Wir bedanken uns für den Erwerb eines unserer Produkte und wünschen Ihnen viel Spaß. Machen Sie aus einem Serienfahrzeug Ihre individuelle Maschine. -Sicherheit ist oberstes Gebot. -Haben Sie das erforderliche Werkzeug und genügend Mechanikerwissen und praktische Erfahrung? -Unsere Produkte dürfen nur von fachkundigem Personal montiert werden.
- Seite 3 VCR38GT saftey instructions You must read these Installation Instructions carefully and make sure you understand everything they contain, before commencing work. Thank you for purchasing one of our products and we wish a lot of enjoyable riding. With Gilles you make a standard bike - your bike.
- Seite 4 vcr-H02 teileliste / partlist Pos. Description Part-No. Qty. Pos. Description Part-No. Qty. brake lever toe piece UTR01-* left rotor plate VCR-GL-H01-* gear lever US02-* right rotor plate VCR-GR-H01-* gear lever toe piece UTR06IT-* rotor VCR-RT-01-* gear lever roller UTR05 left slider VCR-SL-01-* gear lever adapter UL03L-*...
- Seite 5 vcr-H02 teileliste / partlist Pos. Description Part-No. Qty. Pos. Description Part-No. Qty. screw M6x12-7991-VA holder HA03 screw M6x16-7991-VA holder HA04-* screw M6x20-7991-VA screw M5x8-7380-VA screw M8x40-7991-VA screw M6x12-7380-VA washer ULS8,4 screw M6x20-7380-VA screw M4x6-912-VA screw M6x25-7380-VA screw M6x16-912-VA M6-985-VA screw M8x25-912-VA M8-439-VA screw...
- Seite 6 vcr-H02 anbauanleitung / manual Links: • Original Rastenanlage, Schalthebel, Schaltwelle und Schaltarm demontieren (1). Left hand side: • Detach original footrest system, gear lever, gear shaft and gear arm (1). • Schaltstange USW02 an Gelenkköpfen einsetzen. • Grundplatte GL-H01 mit Schrauben M8x25-912 und DS20-8-8 an Rahmen befestigen (2).
- Seite 7 vcr-H02 anbauanleitung / manual Rechts: • Original-Rastenanlage, Auspuffblende, Bremszylinder und Stopplichtschalter demontieren (5). • Kabel an original Stopplichtschalter durchtrennen. Right hand side: • Detach original rearsets, exhaust cover, brake cylinder and brake light switch ( 5). • Cut off cable at original brake light switch. •...
- Seite 8 vcr-H02 anbauanleitung / manual • Bremszylinder mit Schraube M6x25-7380, CAR01-R an Halter BU-02 festschrauben(9). Anzugsdrehmoment: 10 Nm • Tighten brake cylinder with screw M6x25-7380, CAR01-R onto holder BU-02 (9). Tightening torque: 10 Nm • Kolbenstange in Adapter UAD02-23 eindrehen bis Federklappbolzen FKB6x12 sich leicht in Bremshebel einsetzen lässt (10).
- Seite 9 vcr-H02 einstellungen / adjusting • Zur Einstellung der Fußrastenanlage muss die M8x60-912 obere zentrale Klemmschraube M8x60-912-12.9 gelöst werden (1). • Anschließend festziehen. Anzugsdrehmoment: 28 Nm • To adjust the footrest system you have to loosen the upper central clamping bolt M8x60-912-12.9 (1).
- Seite 10 vcr-H02 einstellungen / adjusting • Der Excenter EX am Schlitten dient zur Einstellung bzw. zum Ausgleich der M6x16-912 Tritthöhe am Hebel. • Zur Verstellung wird der Rastenkörper UF-04 am Sechskant und die zentrale Schraube M6x16-912 im Excenter gelöst. • Anschließend kann die Aufnahme nach vorne oder hinten geneigt werden.
- Seite 11 VCR-H02 adjust positions VCR38GT-positions OEM-position driving direction...
- Seite 12 vcr38gt-H02 Packzettel/Pack List Pos. Description Part-No. Qty. OK screw M6x25-7380-VA screw M6x12-7380-VA screw M8x30-912-VA screw M8x25-912-VA spacer DS20-8-10 spacer DS20-8-8 spacer DS20-8-6 spacer DS14-6-4 holder HA03 shift rod adapter USWA-D01 cable connector 01-0110058 adapter UAD02-23 adapter pin FKB6x12 13 heel protector CAR01-R 6,5-45 14 certificate ABE 90982...
