as31gt²-T05
Anbauanleitung/Manual
M6x16
-7991
10 Nm
M6x20
-7380
10 Nm
Abbildung ähnlich! / Picture related!
Abbildungen ähnlich! / Pictures related!

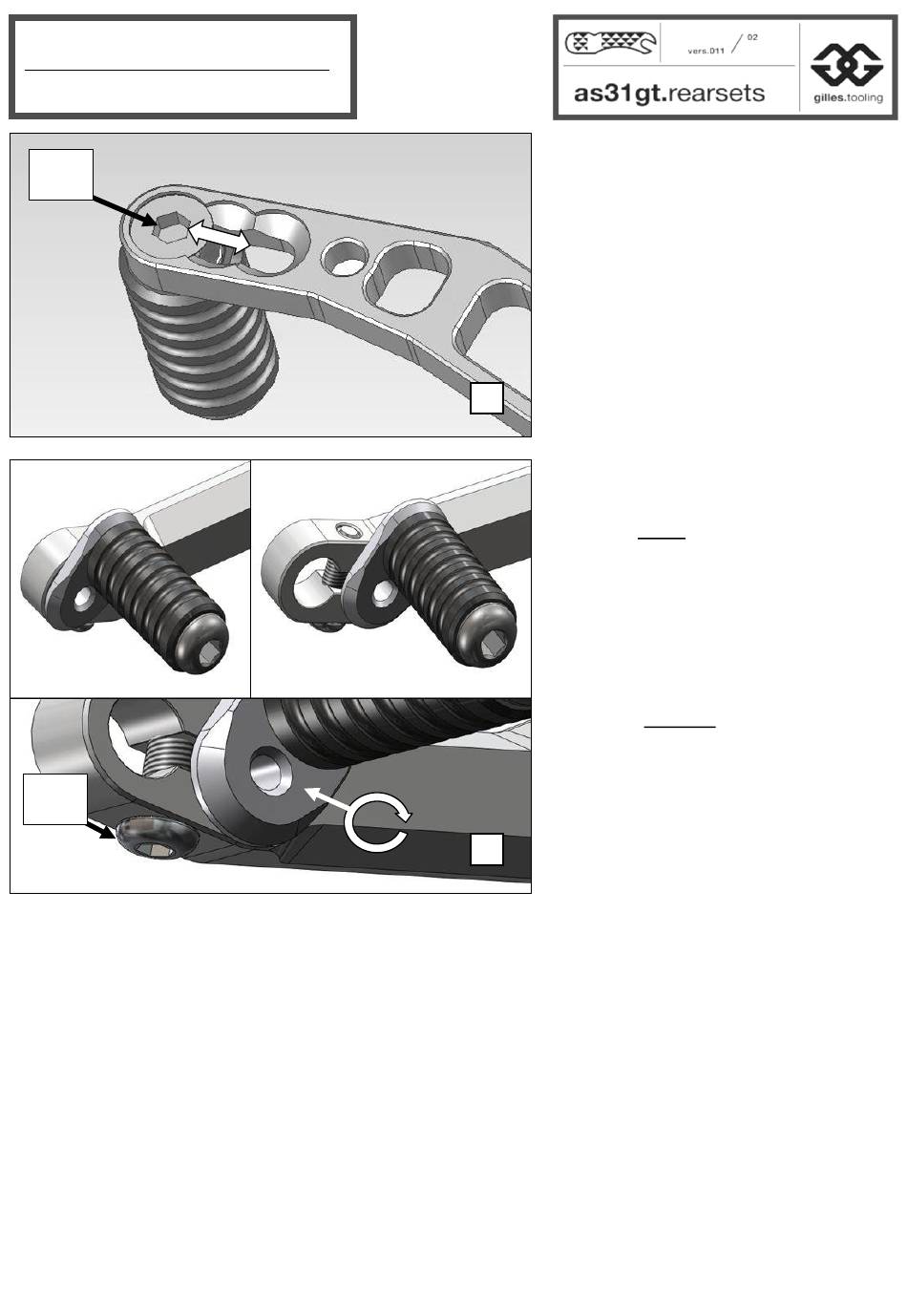

-Zur Verstellung des Trittstückes ist die
Schraube M6x20-7991 zu lösen.
- Nach dem Verstellen, innerhalb der 3
Position, ist die Schraube wieder
anzuziehen!
Anzugsdrehmment: 10Nm
-Loosen the bolt M6x20-7380 to adjust the
toe piece.
-You have to tighten the bolt again after
adjustment within the 3 positions!
Tightening torque: 10Nm
A
-Zur Verstellung des Trittstückes ist die
Schraube M6x20-7380 zu lösen.
-Trittstück drehbar einstellen, Schraube
festziehen (Bild B).
-Die zweite Bohrung kann ebenfalls zur
Positionierung des Exzenters genutzt
werden.
Anzugsdrehmment: 10Nm
-Loosen the bolt M6x20-7380 to adjust the
toe piece.
-Turn the toe piece to desired position, re-
tighten bolt (picture B).
-The second hole can also be used and
offers more options to adjust.
Tightening torque: 10Nm
B
