Anschließen
X533 - Option

Sicherer Halt

7-14
Die Option Sicherer Halt besteht aus dem Sicherheitsrelais und den
Anschlussklemmen für die Relaisansteuerung und einem
Rückmeldekontakt.
Klemme Bezeichnung
1 Kontakt 1
2 Kontakt 2
3 Steuereingang
"Sicherer
Halt"
4 P24 DC
anschließbarer Querschnitt: 1,5 mm
Klemme 4 befindet sich im eingebauten Zustand vorne.
Tabelle 7-8 Klemmenbelegung Option "Sicherer Halt"
X533

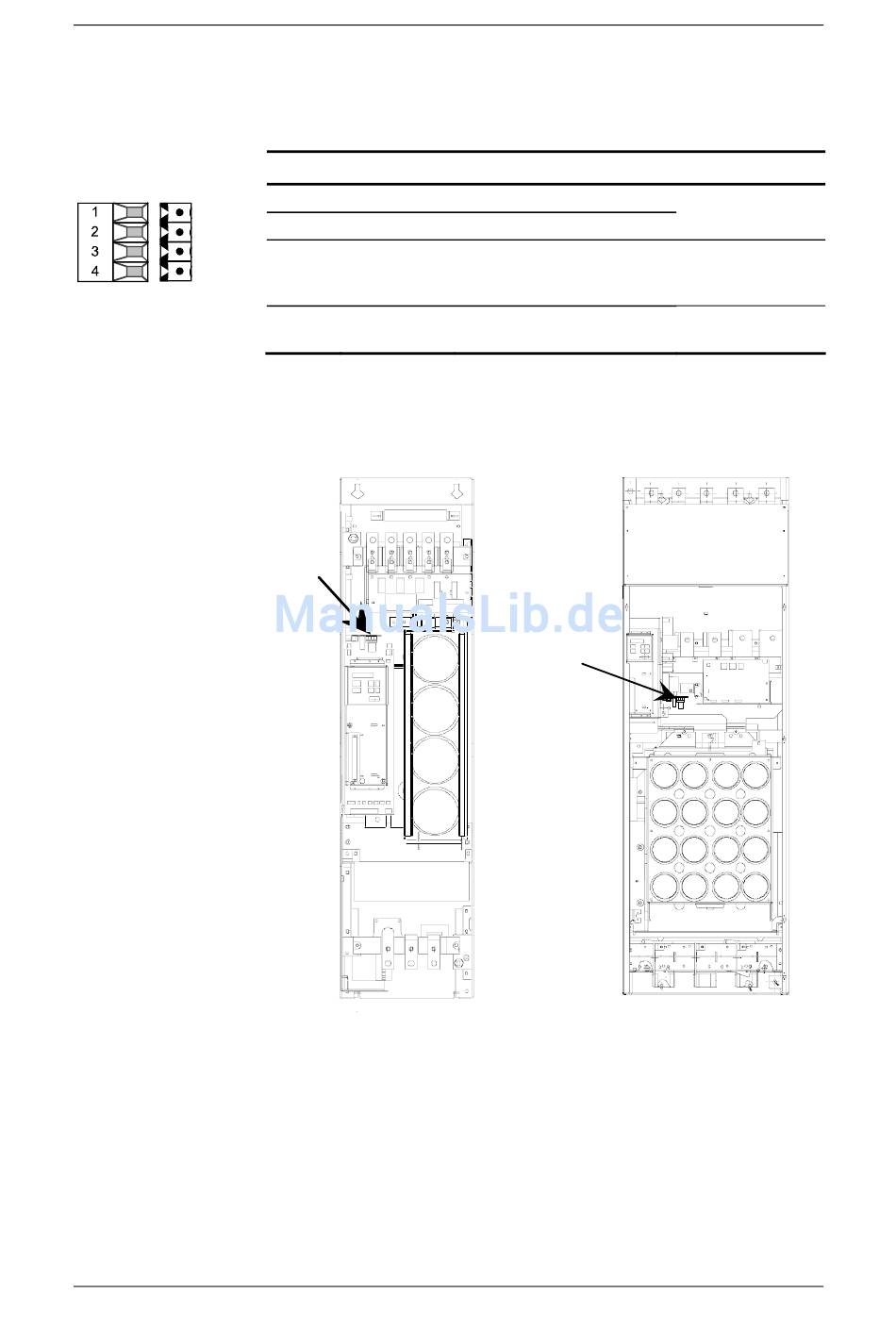

Bild 7-6 Bauformen E und F
Bedeutung
Rückmeldung "Sicherer Halt"
Rückmeldung "Sicherer Halt"
Nennwiderstand der
Erregerspule
≥ 823 Ω ± 10 % bei 20 °C
Versorgungsspannung
"Sicherer Halt"
2
(AWG 16)
X533
Bild 7-7 Bauformen G
6SE7087-6JK50
Betriebsanleitung SIMOVERT MASTERDRIVES
08.2008
Bereich
DC 20 V – 30 V
1 A
DC 20 V – 30 V
max. Schalthäufig-
keit: 6/min
DC 24 V /
30 mA
