HINWEIS
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
PE1 / GND
Netzanschluss
Zwischenkreis-
anschluss
Hilfsschütz,
externe DC24 V-
Einspeisung X9
PMU
X300
X108
X101
Einbauplatz 1 (CUMC)
S1
X103
Geberkarte in Slot C
S2
Einbauplatz 3
Einbauplatz 2
Schirmauflage
für Steuerleitungen
Klemmen zum
Einstellen der
Lüfterspannung

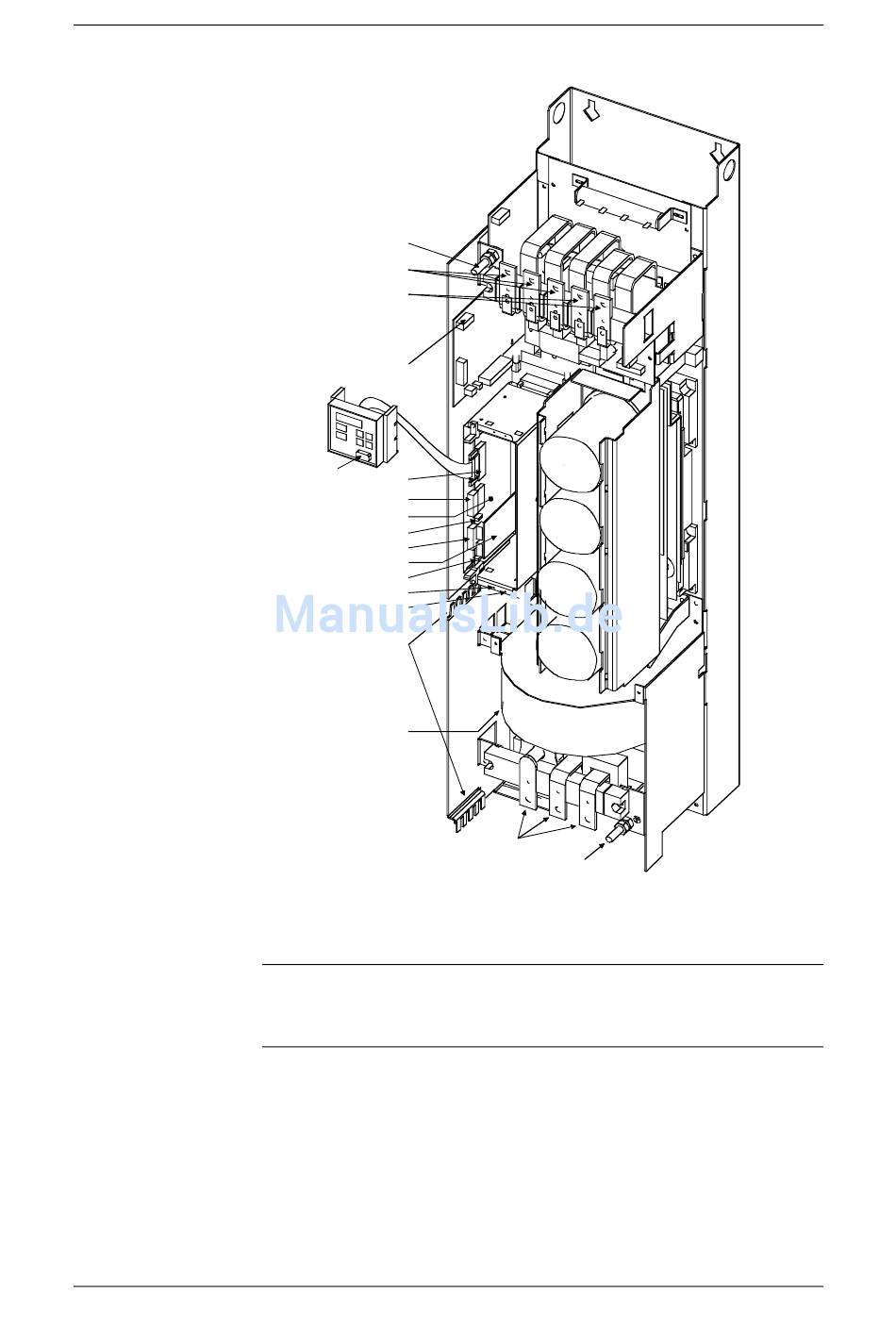

Bild 7-1 Anschlussübersicht Bauform E und F
Wegen des 230 V-Lüfters ist ein Transformator eingebaut.
Die Klemmen auf der Primärseite des Transformators müssen ggf.
entsprechend der Netzspannung umgeklemmt werden.
Betriebsanleitung
Motoranschluss
PE2 / GND
Anschließen
7-3
