Anschließen
HINWEIS
7-4
PMU
X300
X108
X101
Einbauplatz 1 (CUMC)
S1
X103
Geberkarte in Slot C
S2
Einbauplatz 3
Einbauplatz 2
Hilfsschütz, externe
DC24 V-Einspeisung X9
Schirmauflage
für Steuerleitungen
Klemmen zum
Einstellen der
Lüfterspannung

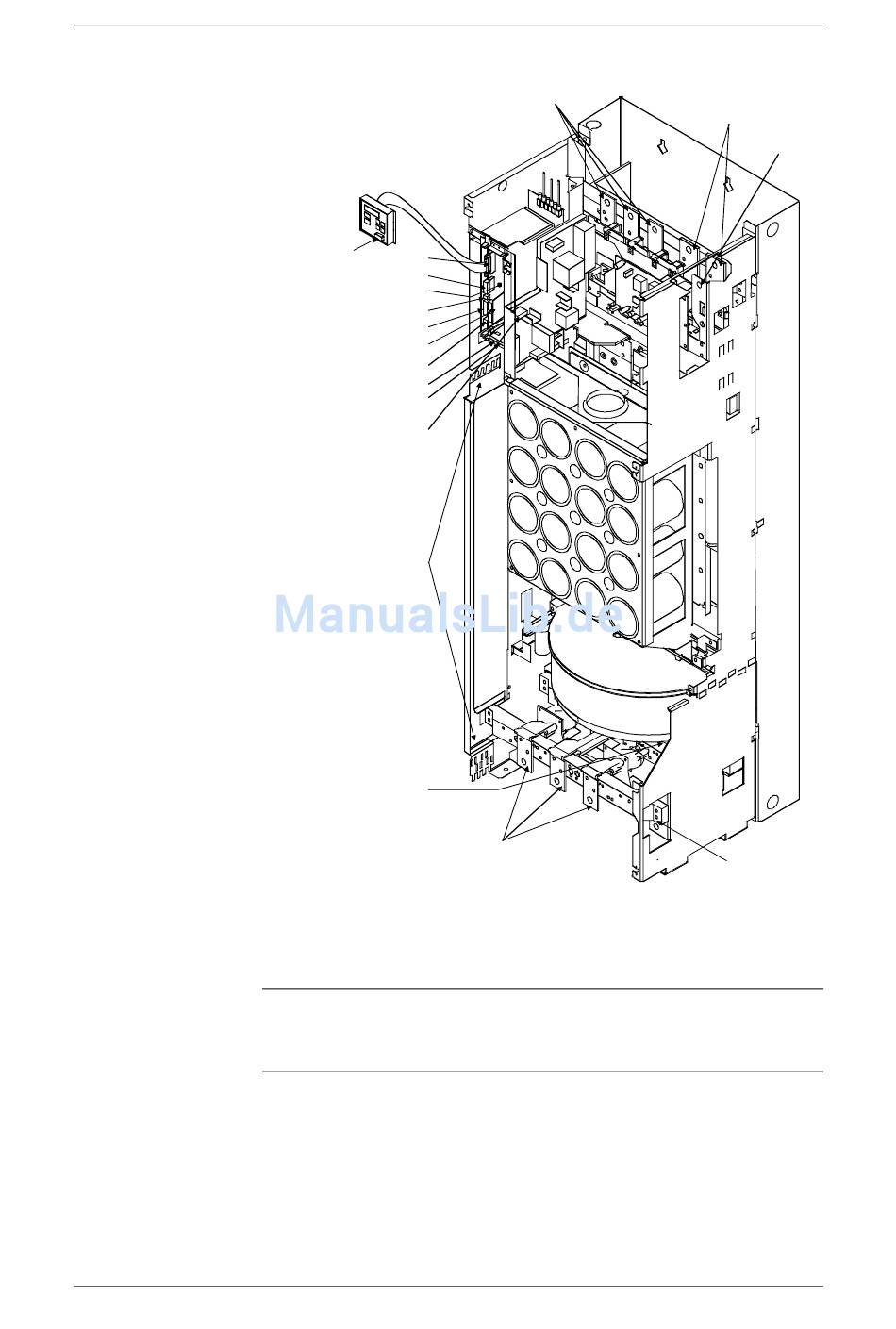

Bild 7-2 Anschlussübersicht Bauform G
Wegen des 230 V-Lüfters ist ein Transformator eingebaut.
Die Klemmen auf der Primärseite des Transformators müssen ggf.
entsprechend der Netzspannung umgeklemmt werden.
Netzanschluss
Motoranschluss
6SE7087-6JK50
Betriebsanleitung
08.2008
Zwischenkreis-
anschluss
PE1 / GND
PE2 / GND
