EMV-gerechter Aufbau
6-6
♦ Jedem SIMOVERT MASTER-
DRIVES sind zur Schirman-
bindung der Signalleitungen
Schirmschellen beigelegt.
Kammschiene
Kammschienen beid-
seitig gut leitend und
großflächig mit dem
Schrankgehäuse
verbinden!

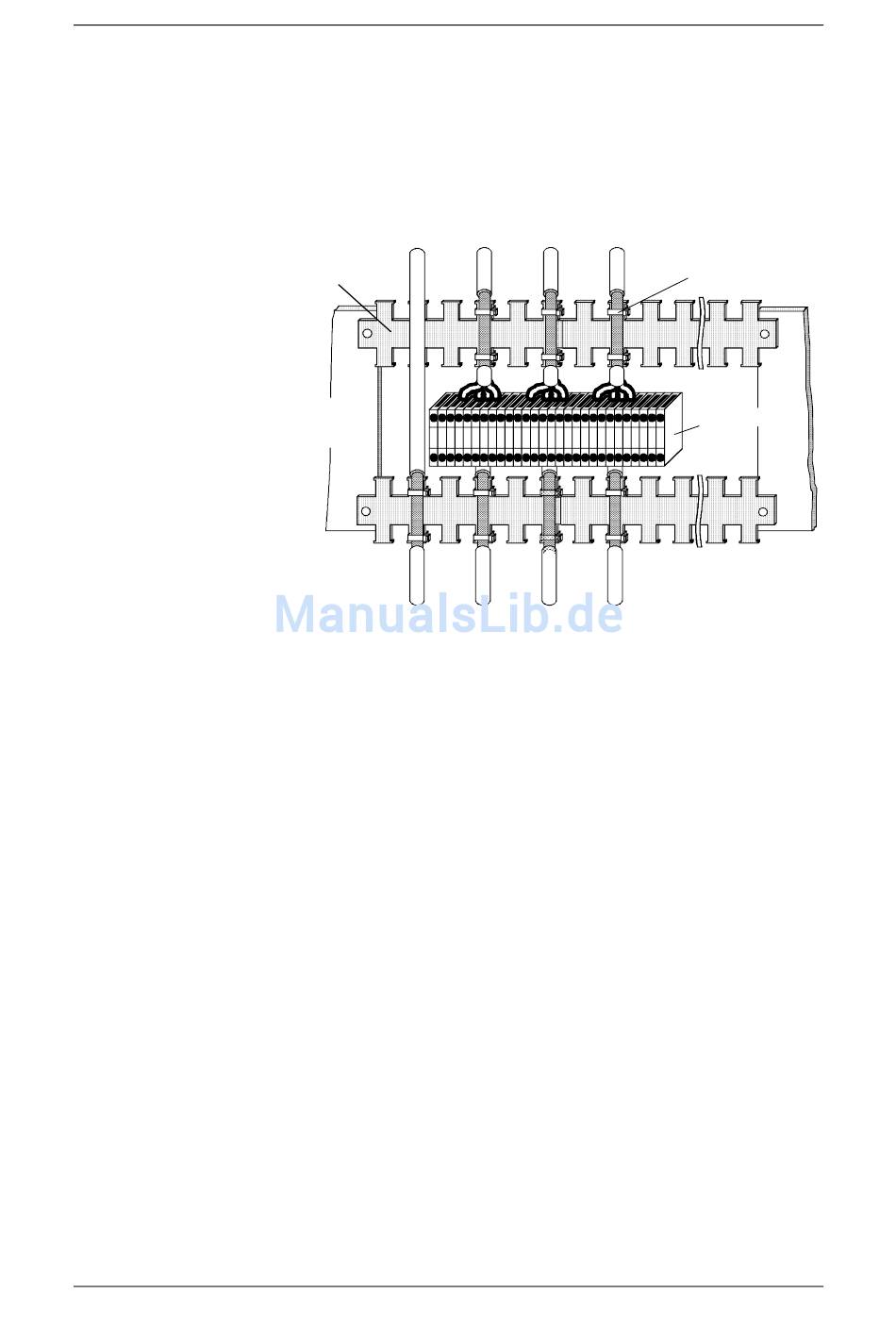

Bild 6-5 Schirmanbindung der Signalleitungen im Schaltschrank
Wo immer möglich sollte auf Zwischenklemmen verzichtet werden, weil
sie die Schirmwirkung verschlechtern!
♦ Bei den Einbaugeräten (Bau-
formen ≥ E) lassen sich die
Schirme zusätzlich mit Hilfe
von Kabelbindern an kamm-
artigen Schirmstellen auflegen.
6SE7087-6JK50
Betriebsanleitung SIMOVERT MASTERDRIVES
05.2006
Kabelbinder
Zwischenklemmen
