Die Lüfterbaugruppe besteht aus:
♦ dem Lüftergehäuse
♦ einem Lüfter
Die Lüfterbaugruppe ist oben im Chassis eingebaut.
♦ Ziehen Sie den Stecker X20 ab.
♦ Lösen sie die beiden Schrauben M8 der Lüfterbaugruppe.
♦ Ziehen Sie die Lüfterbaugruppe nach vorne heraus (wenn nötig,
vorne leicht nach unten schwenken) und legen Sie sie sicher ab.
Die Lüfterbaugruppe wiegt je nach Ausführung bis zu 38 kg!
♦ Lösen Sie die Leitungsbefestigungen und Anschlüsse des Lüfters.
♦ Bauen Sie das Lüftertragblech aus der Lüfterbaugruppe aus und
bauen Sie den Lüfter vom Tragblech ab.
♦ Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge
ein.
♦ Bei Bauform K: Kontaktscheiben für Erdung erneuern.
Überprüfen Sie vor der Inbetriebnahme den Lüfter auf Schleiffreiheit
und die richtige Strömungsrichtung.
Die Luft muss nach oben aus dem Gerät abgeführt werden.
Die Drehrichtung ist von oben gesehen entgegen dem Uhrzeigersinn.

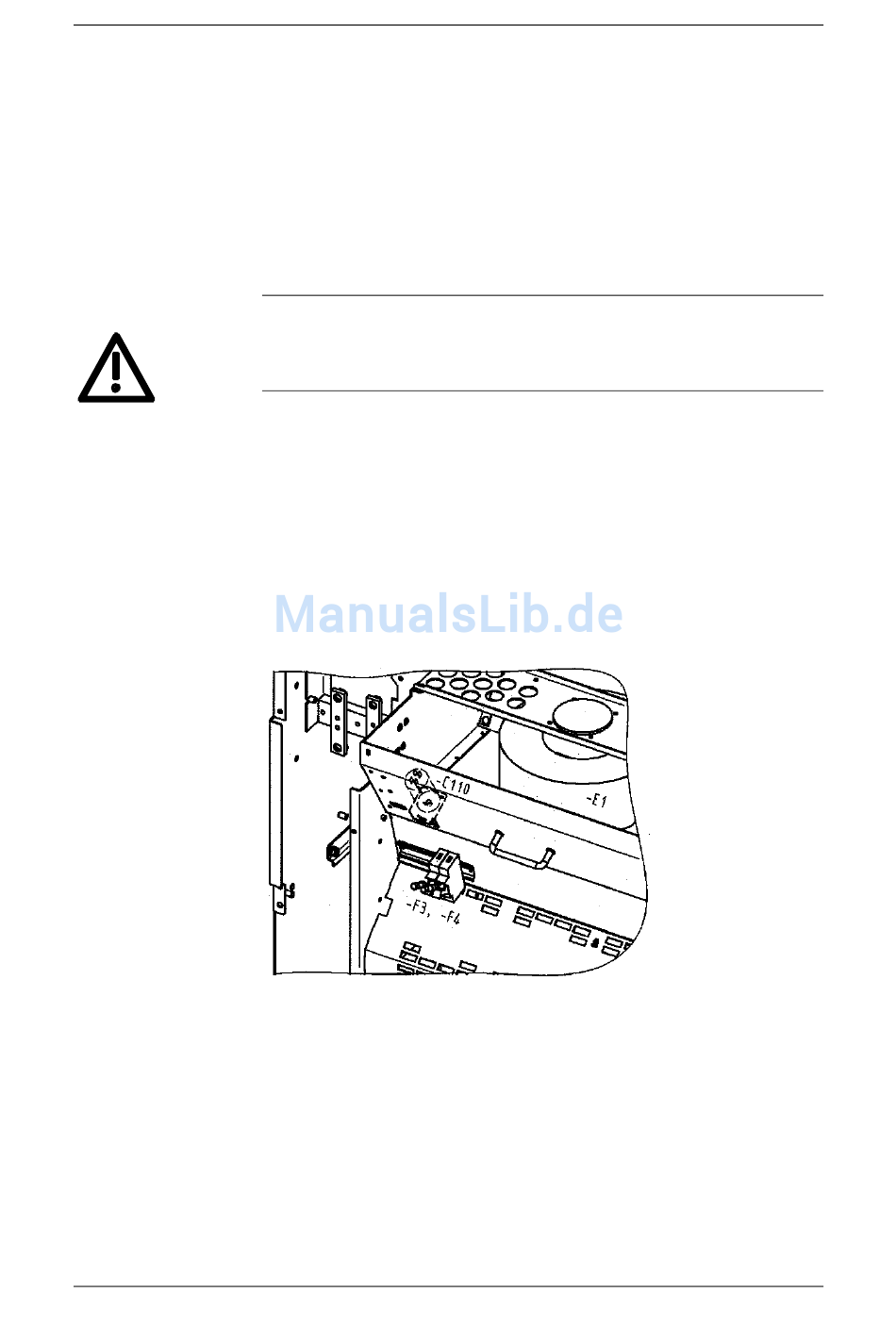

Bild 9-2 Lüfterbaugruppe -E1, Lüftertrafo-Primärsicherung, Anlaufkondensator
-C110
