Installation
Wenn ein 1-Kanal-Not-Aus-Taster verwendet wird, müssen
Vorkehrungen gegen Fehlermöglichkeiten getroffen
werden, die zu einem unsicheren Zustand führen können.
Ein Beispiel für einen unsicheren Zustand könnte der
Ausfall des Kontakts in einen Kurzschlusszustand sein. Es
sollte ein Schalter mit Zwangsöffnung verwendet werden,
um das Risiko zu verringern, dass der Schalter sich nicht
öffnet. Ein Kurzschlussfehler verursacht einen Schaltfunkti-
onsverlust. Dieser Fehler kann durch einen Kurzschluss
zwischen den Schalterkontakten, einen Kurzschluss
zwischen den mit dem Schalter und der Sicherheitsoption
verbundenen Leitungen oder einen Kurzschluss an einer
sekundären Energiequelle auftreten. Um diese Risiken zu
verringern, trennen Sie die Leitungen physisch
voneinander und von anderen Energiequellen (z. B. in
separaten Kabelkanälen). Gemäß der Definition der Europä-
ischen Norm EN ISO 13849-1 könnte ein 1-Kanal-Not-Aus
bei Anwendungen eingesetzt werden, bei denen PL c oder
weniger (b oder a) über eine Risikobeurteilung ermittelt
wurde.
MCB 15 x
E-Stop
1
10
3

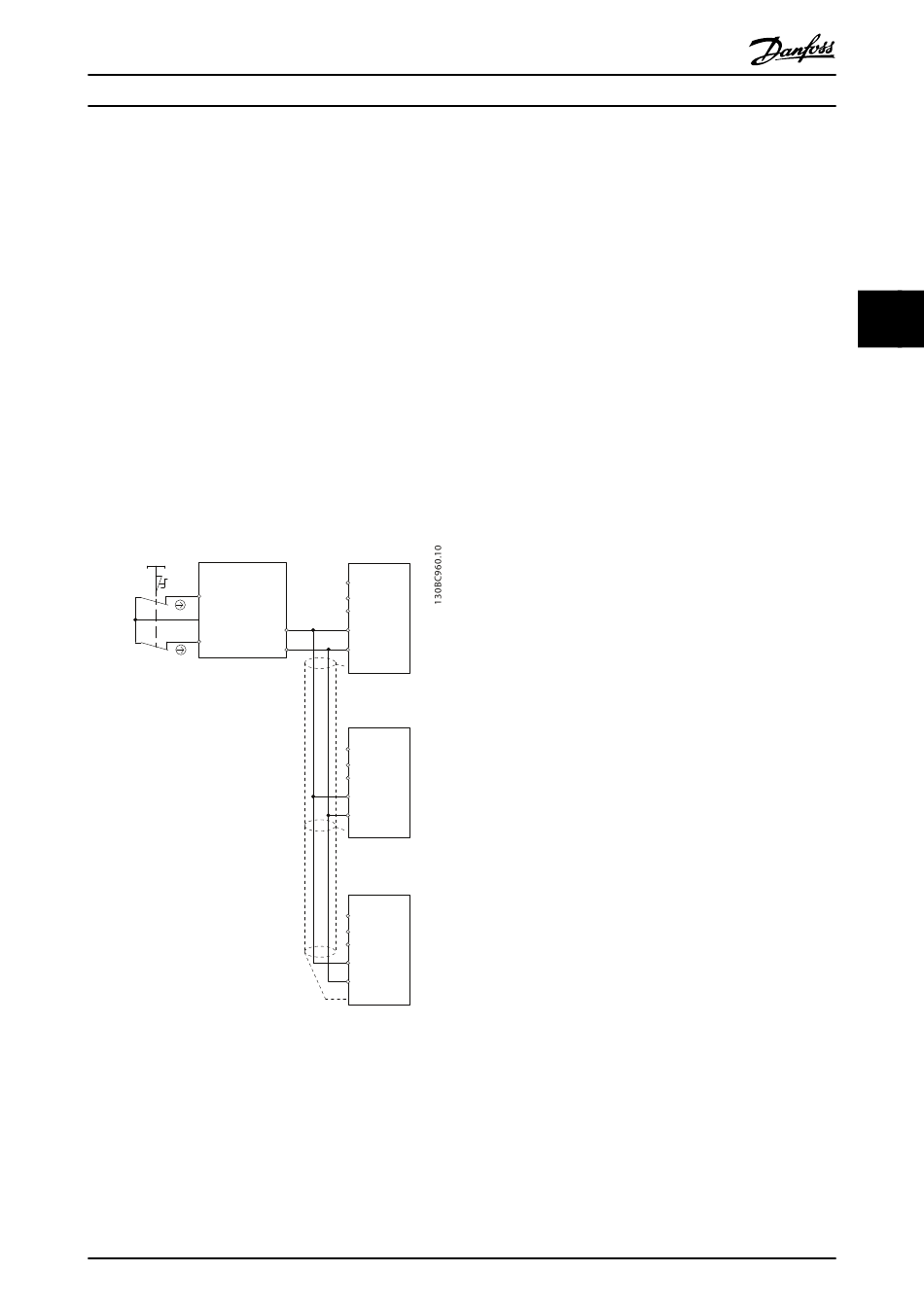

Abbildung 4.16 Beispiel für mehrere Frequenzumrichter in
Reihe hintereinander
Bis zu 3 Frequenzumrichter können in Reihe hintereinander
geschaltet werden. Die gesamte Kabellänge darf 30 m
nicht überschreiten.
MG34W303
Produkthandbuch
FC
12
37
12
11 20
FC
12
37
20
FC
12
37
20
