3.5.4.2 SS1 Verzögerung mit S-Rampen-
Stopp-Profil
Eine S-Rampe ergibt eine nicht lineare Verzögerung und
gleicht Rucke in der Anwendung aus.
1. Definieren Sie ein Drehzahlprofil über eine
Verzögerung (eine Verzögerung für „den
schlimmsten Fall" von der Istfrequenz zur
Nulldrehzahl) und eine Verzögerungstoleranz. Die
sicherheitsrelevante Zeit, Dreieck T, ermöglicht
dem Frequenzumrichter, zum Stillstand zu
kommen, bevor sicher abgeschaltetes Moment
aktiviert wird. Damit wird sichergestellt, dass das
System ebenfalls gestoppt wird, bevor sicher
abgeschaltetes Moment aktiviert wird. Wenn ein
Fehler auftritt, kommt der Frequenzumrichter
nicht zum Stillstand. Er läuft nach der Zeitverzö-
gerung unabhängig von der
Frequenzumrichterdrehzahl im Freilauf.
2. Definieren und speichern Sie eine S-Rampenkonfi-
guration, die die Nulldrehzahl innerhalb der
Verzögerung erreicht.
3. Konfigurieren Sie das S-Rampenverhältnis am
Anfang der Verzögerung in 42-48 S-ramp Ratio at
Decel. Start und stellen Sie 42-49 S-ramp Ratio at
Decel. End für das S-Rampenverhältnis am Ende
der Verzögerung ein.
Parameter Einheit Bereich
42-42 Delay Time s
42-43 Delta T %
42-48 S-ramp Ratio at %
Decel. Start
42-49 S-ramp Ratio at %
Decel. End
Tabelle 3.1 Parameter für SS1 Verzögerung mit S-Rampen-
Stopp-Profil
MG34W303
Produkthandbuch
Werksein-
stellung
0,1-3600,0 s 1,0 s
0-50% 5%
1-99 50
1-99 50
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
5
6
1
3
A Tatsächliche Frequenz
1 Aktivierung von SS1 Rampenverzögerung
2 Aktivierung der Funktion „Sicher abgeschaltetes Moment"
3 42-42 Delay Time
4 42-43 Delta T
5 42-48 S-ramp Ratio at Decel. Start
6 42-49 S-ramp Ratio at Decel. End

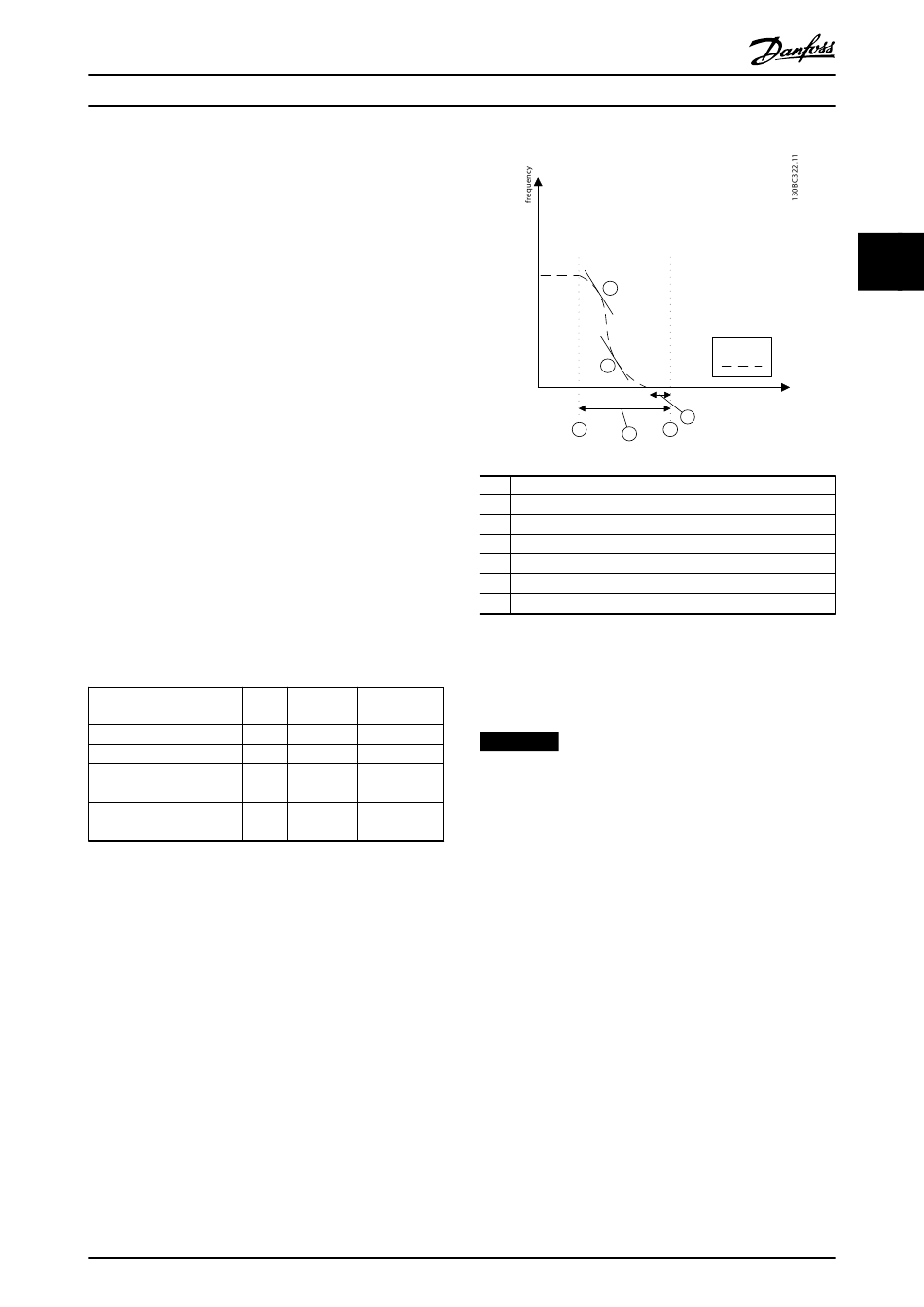

Abbildung 3.8 SS1 Verzögerung mit S-Rampen-Stopp-Profil

3.5.4.3 SS1 Rampe

HINWEIS
Die Funktion SS1 Rampe kann nur verwendet werden,
wenn ein Drehgeber mit der Sicherheitsoption
verbunden ist.
Diese Art von sicherem Stopp ermöglicht sofortigen
Zugang zum Gefahrenbereich, nachdem Stoppen der
Bewegung erkannt worden ist, statt zu warten, bis eine
bestimmte Zeit vergangen ist.
Die Sicherheitsoption überwacht die folgenden
Funktionen
•
Bremsrampe
- Im MCT 10 Konfigurationssoftware
Sicherheits-Plug-in wird die Bremsrampe
festgelegt und Überwachung aktiviert.
Die Bremsdauer hängt von der Drehzahl
des Motors zu Beginn der Bremsung ab.
Die Bremsrampe kann über einen
maximalen Drehzahlfehler überwacht
werden, der in der MCT 10
Konfigurationssoftware in 42-45 Delta V
festgelegt wird.
actual
frequency
time
4
2
19
3 3
