4.2.3 Näherungsschalter
Ein induktiver Näherungsschalter, der bereits vorhandene
mechanische Teile, z. B. ein Zahnrad, erkennt, ist eine
häufig eingesetzte Alternative zu Standarddrehgebern. Die
erforderliche Mindestzahl der Impulse pro Umdrehung ist 2
an der Motorwelle unter Berücksichtigung der Getriebe-
übersetzung.
FC302
MCB151
24V 10
A 4
GND 11

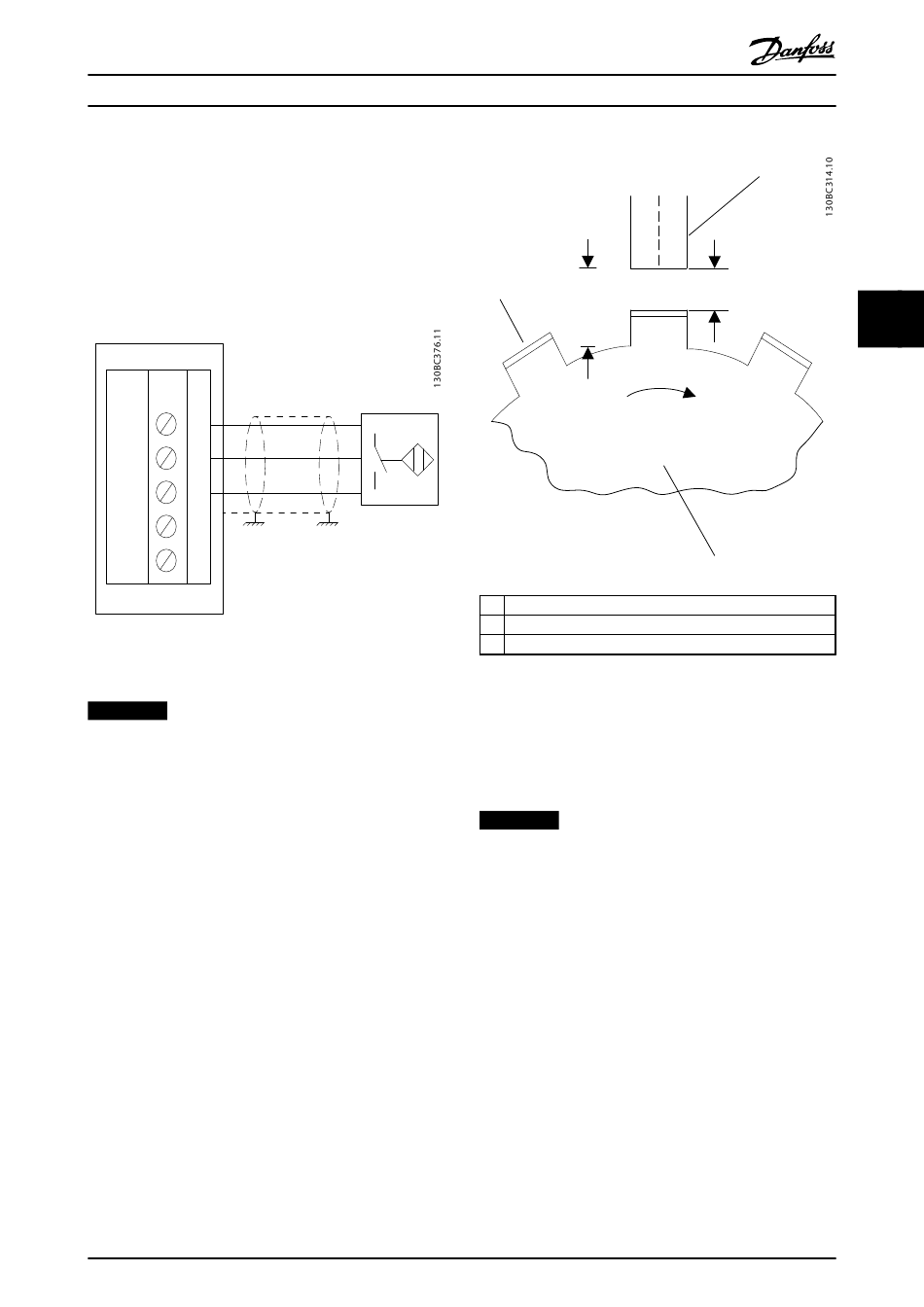

Abbildung 4.9 Y/31 Anschluss der MCB 151 an den
Näherungsschalter (nur HTL)
HINWEIS
Das Kabel des Näherungsschalters muss abgeschirmt und
beidseitig auf Masse gelegt sein (auf der Näherungs-
schalterseite und auf der Optionsmodulseite).
MG34W303
Produkthandbuch
1
1 Messplatte
2 Näherungsschalter
3 Scheibe (nicht leitfähiges Material)
Abbildung 4.10 Zahnrad für Näherungsschalter
Der Schaltabstand S, auf den halben Nennschaltabstand Sn
gesetzt, entspricht ungefähr den optimalen Bedingungen
im Hinblick auf Auflösung und Schaltfrequenz.
HINWEIS
Wenn Sie einen PNP-Näherungsschalter als Drehgeber-
rückführung verwenden, stellen Sie 42-14 Feedback Type
auf [1] Ohne Richtungsinfo.
