HINWEIS
Die Diskrepanzzeit verlängert nicht die Antwortzeit der
Sicherheitsoption. Die Sicherheitsoption aktiviert ihre
Sicherheitsfunktion, sobald eines der 2 Digitaleingangs-
signale von ein auf aus wechselt.
3 3
3.6.7 Stabile Signalzeit von
Sicherheitsausgängen
Die Sicherheitsoption reagiert normalerweise auf Signalän-
derungen an ihren sicheren Digitaleingängen 1 oder 2
sofort. Diese Reaktion ist in den folgenden Fällen nicht
erforderlich
•
Bei Verbindung des sicheren Eingangs der Option
mit einem elektromechanischen Sensor kann
Kontaktprellen dazu führen, dass Signalände-
rungen auftreten, auf welche die Option
reagieren könnte.
•
Mehrere Steuermodule testen ihre sicheren
Ausgänge über Testimpulsmuster (Ein/Aus-Tests),
um Störungen durch Kurz- oder Querschlüsse zu
identifizieren. Bei Verbindung des sicheren
Eingangs der Option mit einem sicheren Ausgang
eines Steuermoduls könnte die Option auf diese
Testsignale reagieren.
Eine Signaländerung während eines Testimpulsmusters
dauert in der Regel 1 ms.
Bei stabiler Signalzeit können kurze Impulse, die zu falscher
Aktivierung von Sicherheitsfunktionen führen könnten,
gefiltert werden.
HINWEIS
Die stabile Signalzeit verlängert die Antwortzeit der
Sicherheitsoption. Die Sicherheitsoption aktiviert die
Sicherheitsfunktion erst, nachdem die Antwortzeit
abgelaufen ist.
Wenn das Signal zum Eingang der Sicherheitsoption nicht
stabil ist, reagiert die Option mit einem Fehler.
Definition eines stabilen Signals
Nach einer Änderung der Digitaleingangssignale löst die
Option eine interne Überwachungszeit aus. Wählen Sie mit
42-23 Stable Signal Time eine geeignete stabile Signalzeit
auszuwählen. Ein konstantes Signalniveau ist ein hoher
oder niedriger Zustand über mindestens 42-23 Stable Signal
Time.
26
Produkthandbuch
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
Input Signal Test pulse pattern
DI1/DI2
Stable signal time
Safety function
Active
Inactive

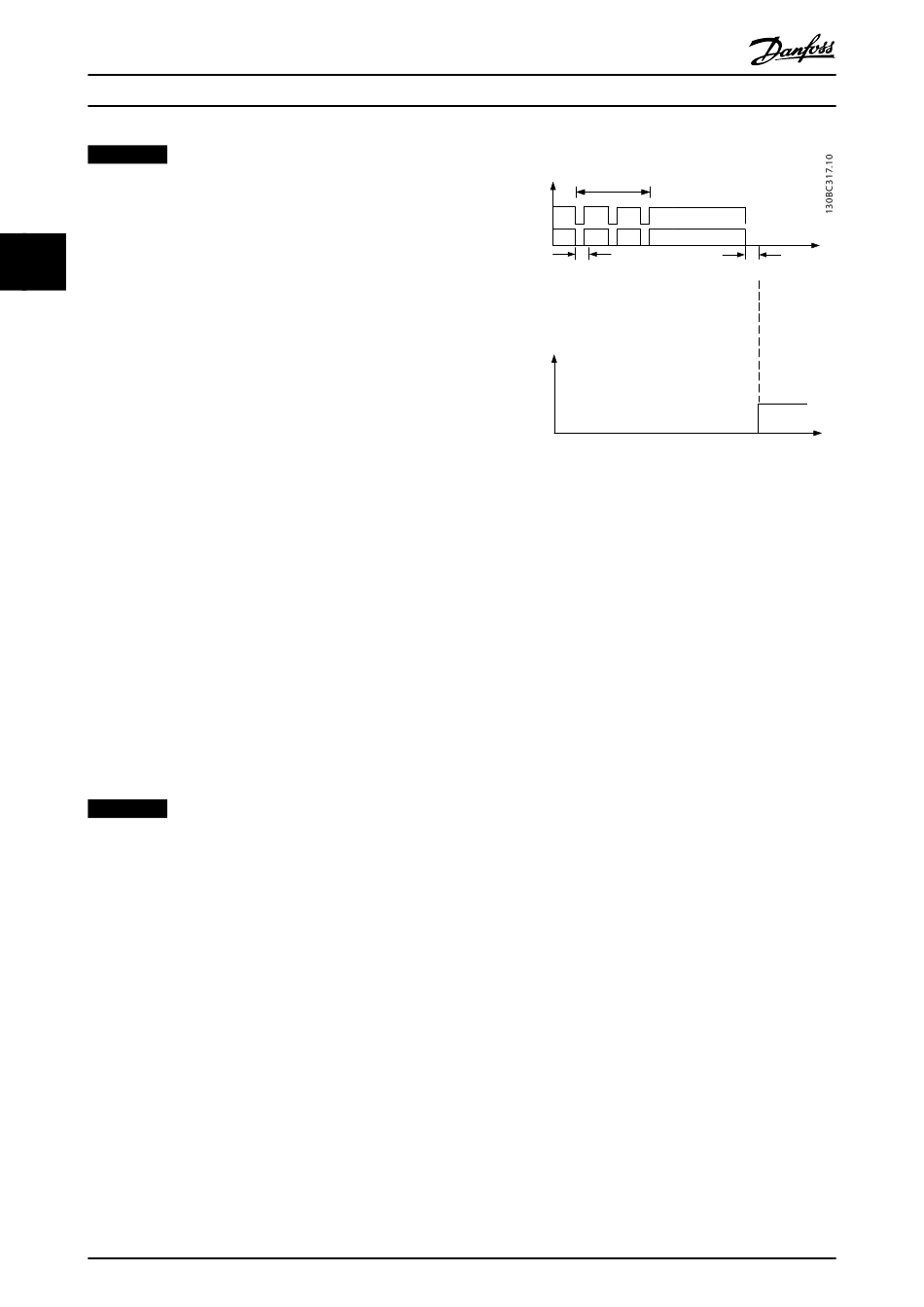

Abbildung 3.15 Filter zur Unterdrückung kurzzeitiger
Signaländerungen
3.6.8 Fehlererkennung des Nulldrehzahl-
Timers
Der Nulldrehzahl-Timer überwacht, ob der Frequenzum-
richter während der sicher begrenzten Geschwindigkeit
unter 120 UPM betrieben wird.
42-18 Zero Speed Timer enthält die Restzeit, bis die
Überwachung anspricht. Die Sicherheitsoption signalisiert
nach Ablauf der Überwachungszeit Alarm Ext Fail Prec
Thresh Timer Elapsed (Alarm).
Definieren Sie die Überwachungszeit während der
Inbetriebnahme des Systems abhängig von der jeweiligen
Anwendung.
3.6.9 Jährliche Prüfung
Nach EN ISO 13849-1, EN IEC 62061 und EN IEC 61508
muss die Sicherheitsoption ihre sicherheitsbezogenen
Schaltungen regelmäßig prüfen, um einwandfreie Funktion
sicherzustellen. Diese Prüfung muss mindestens einmal
jährlich erfolgen. Nachdem die Stromversorgung
angeschlossen worden ist, überprüft die Sicherheitsoption
ihre Schaltungen, um das Drehmoment bei jeder Auswahl
der Funktion „Sicher abgeschaltetes Moment"
abzuschalten. Die Sicherheitsoption überwacht die
regelmäßige Prüfung ihrer sicherheitsbezogenen
Schaltungen über ein Zeitmodul.
Stable signal time
MG34W303
