Ss1 Verzögerung - Danfoss MCB 150 Produkthandbuch

Funktions- und Systemübersi...
Funktionsmerkmale der Sicherheitsfunktion
•
Die Sicherheitsfunktion „Sicherer Stopp 1"
entspricht einem Stopp der Kategorie 1
(kontrollierter Stopp) nach EN IEC 60204-1
•
Die Überwachung der Drehzahlverzögerung,
3 3
wonach die Energiezufuhr zum Motor sicher
unterbrochen wird
•
Der Motor wird drehmomentfrei und gefährliche
Bewegungen werden abgeschaltet
3.5.4.1 SS1 Verzögerung
Wählen Sie SS1 Verzögerung, um die Funktion Sicherer
Stopp 1 zu aktivieren, während ein parametrierter Sicher-
heitsverzögerungstimer abläuft.
Sicher abgeschaltetes Moment wird sofort aktiviert, wenn
die konfigurierte Stoppverzögerung abgelaufen ist,
unabhängig von der Drehzahl. Die Parametereinstellungen
finden Sie in Kapitel 6.1 Konfiguration.
Auswahl der SS1-Einstellungen
1. Geben Sie 42-41 Ramp Profile ein
2. Wählen Sie
2a
2b
Bei Verwendung der SS1 Verzögerung versucht der
Frequenzumrichter, der ausgewählten Rampe zu folgen.
Nach einer festgelegten Verzögerung wird das sicher
abgeschaltete Moment aktiviert und der Motor drehmo-
mentfrei geschaltet.
VORSICHT
Verwendung der SS1 Verzögerung kann dazu führen,
dass der Motor weiter dreht, wenn das sicher
abgeschaltete Moment aktiviert wird. Die Risikoanalyse
für die Maschine muss angeben, dass dieses Verhalten
toleriert werden kann. Eine Verriegelung kann
erforderlich sein.
Werkseinstellung in 42-40 Type ist [0] Verzögerung. Wenn
dieser Wert ausgewählt wird, aktiviert die Funktion Sicherer
Stopp 1 eine Bremsrampe, definiert ab einer ausgewählten
Zeitverzögerung in 42-42 Delay Time. Dies bedeutet, dass
die Bremsrampe linear ist. Wählen Sie den Wert für
42-43 Delta T aus (% der Verzögerungszeit). Dies ist eine
angemessene Toleranz nach Ablauf der SS1 Verzögerung.
18
Produkthandbuch
[0] Linear, wenn die Rampe einer
linearen Kurve folgen muss
[2] S-Rampe konst. Zeit, wenn die Rampe
einer S-Rampe folgen soll
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
HINWEIS
Die SS1-Verzögerungsfunktion überwacht nicht das
Stoppen des Frequenzumrichters!
Die sicherheitsrelevante Zeit, Dreieck T, ermöglicht dem
Frequenzumrichter, zum Stillstand zu kommen, bevor
sicher abgeschaltetes Moment aktiviert wird. Damit wird
sichergestellt, dass das System ebenfalls gestoppt wird,
bevor sicher abgeschaltetes Moment aktiviert wird.
Wenn ein Fehler auftritt, kommt der Frequenzumrichter
nicht zum Stillstand. Nach der Zeitverzögerung läuft er
im Freilauf, unabhängig von der Drehzahl des Frequen-
zumrichters.
A
1
3
A Tatsächliche Frequenz
1 Aktivierung des SS1 Verzögerungstimers
2 Aktivierung der Funktion „Sicher abgeschaltetes Moment"
3 42-42 Delay Time
4 42-43 Delta T

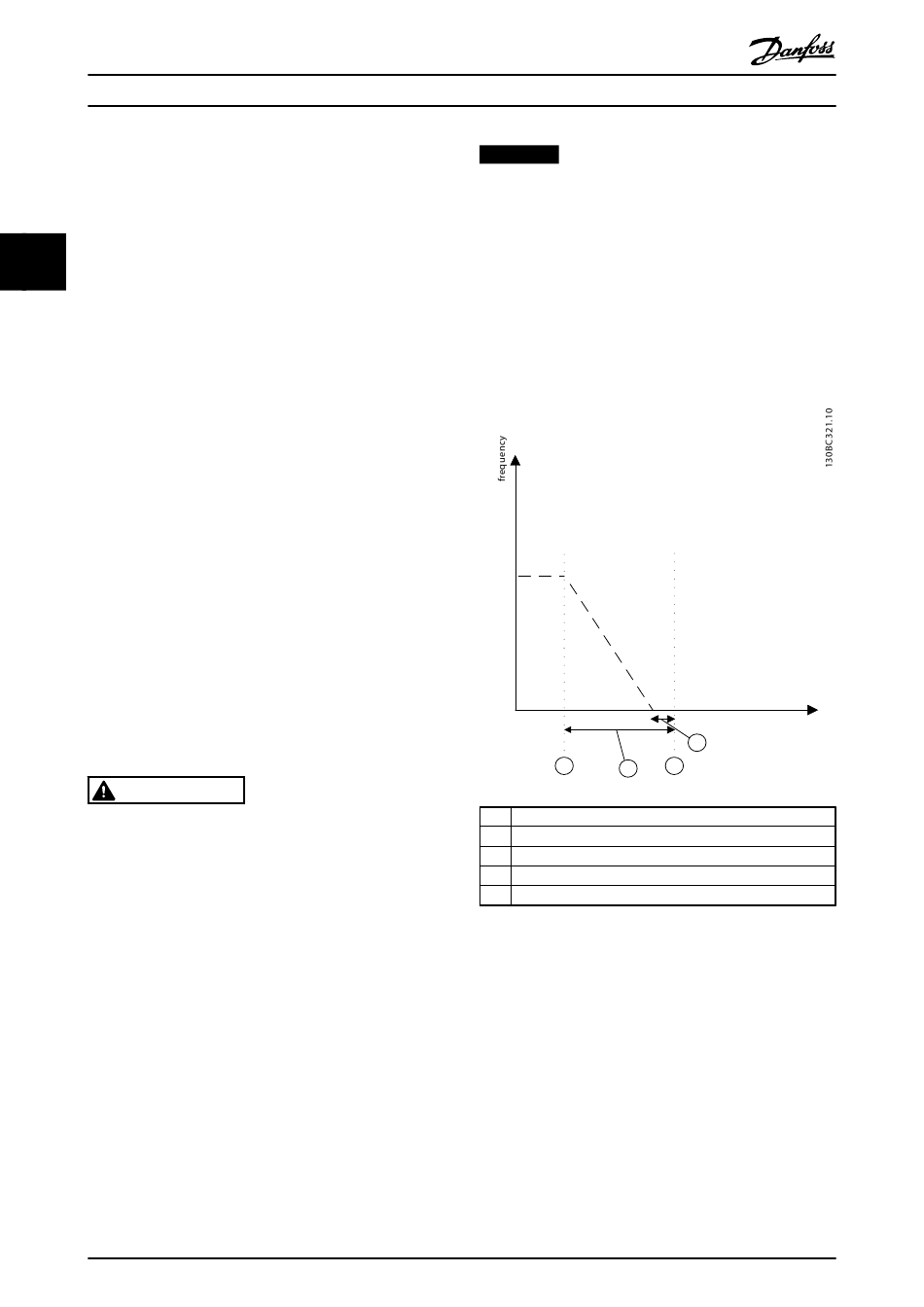

Abbildung 3.7 SS1 Verzögerung
Wenn die Funktion Sicherer Stopp 1 aktiv ist, bringt der
Frequenzumrichter den Motor auf Nulldrehzahl. Die
Funktion „Sicher abgeschaltetes Moment" wird nach einer
festgelegten, sicherheitsrelevanten Zeit ausgelöst. Diese
Sicherheitsfunktion entspricht einem kontrollierten Stopp
des Frequenzumrichters nach EN IEC 60204-1, Stoppka-
tegorie 1.
time
4
2
