3.6.4 Zugelassene Sensortypen an
Digitaleingängen
Folgende Sensortypen sind geeignet:
•
Sensoren mit 2 Öffnerkontakten
•
Antivalente Kontakte (1 Schließer und 1 Öffner)
•
Sensorausgang vom Typ 2xPNP
Sensoren mit 2 Schließerkontakten sind nicht geeignet.
Die Digitaleingänge sind sowohl zur direkten Verbindung
von Sicherheitssensoren konfiguriert, z. B. Not-Aus-Steuer-
vorrichtungen oder Lichtvorhänge, sowie zur Verbindung
von vorverarbeitenden Sicherheitsrelais, z. B. Sicherheits-
steuerungen. Beispiele für den Anschluss des sicheren
Digitaleingangs gemäß EN ISO 13849-1 und EN IEC 62061
finden Sie in Kapitel 4.3.1 Anschluss der sicheren Digita-
leingänge.

3.6.5 Reset

VORSICHT
Beide Sicherheitseingänge müssen nach einem Eingangs-
fehler oder PUST ausgeschaltet sein, bevor ein Reset
akzeptiert wird, um zu einer sicheren Überwachung
zurückzukehren.
Dieses Reset darf nur an der Stelle möglich sein, an der
der Sicherheitsbefehl initiiert wurde.
Um die Sicherheitsoption zu betätigen, muss die
Anwendung ein Reset-Signal entweder über das LCP, über
einen dedizierten Digitaleingang oder über ein Steuerwort
senden. Wenn eine Sicherheitsfunktion aktiviert wurde
oder ein externer Fehler einen Fehlerzustand verursacht
hat, ist ein Reset notwendig, um die Sicherheitsoption
erneut zu aktivieren. Wenn der an Digitaleingang 1 oder
Digitaleingang 2 (oder beide) angeschlossene Sensor über
einen Reset aktiviert wird, kann die Sicherheitsoption
wieder eingeschaltet werden. Dies deaktiviert aktive Sicher-
heitsfunktionen oder Fehler.
HINWEIS
Zunächst müssen Abschaltalarme, die auf dem Frequen-
zumrichter angezeigt werden, quittiert werden, danach
kann eine anstehende Sicherheitsfunktion quittiert
werden. Ein einzelner Reset für den Alarmmodus und ein
zweiter Reset zur Quittierung der aktiven Sicherheits-
funktion. Durch den Frequenzumrichter verursachte
Alarme müssen quittiert werden, bevor ein Alarm an der
Sicherheitsoption quittiert werden kann.
MG34W303
Produkthandbuch

3.6.6 Signalfilterung

Wenn ein Sensor mit 2 Öffnungskontakten oder 1
Öffnungskontakt/Schließkontakt ausgewählt wird, prüft die
Sicherheitsoption die Signale des sicheren Digitaleingangs
auf Widerspruchsfreiheit. Widerspruchsfreie Signale an
beiden Eingängen nehmen immer den gleichen Signal-
zustand (hoch oder niedrig) an. Wenn 1 Öffnungskontakt/1
Schließkontakt ausgewählt wird, prüft er den richtigen
Zustand jedes Eingangs.
Bei elektromechanischen Sensoren (z. B. Not-Aus-Tastern
oder Türschaltern) schalten die 2 Sensorkontakte niemals
gleichzeitig (Diskrepanz). Eine langfristige Diskrepanz weist
auf eine Störung in der Verdrahtung eines sicheren
Eingangs hin, z. B. einen Drahtbruch. Ein einstellbarer Filter
in der Sicherheitsoption verhindert Störungen, die durch
kurzzeitige Diskrepanz verursacht werden. Innerhalb der
Filtertoleranzzeit 42-22 Discrepancy Time unterdrückt die
Sicherheitsoption die Diskrepanzüberwachung der sicheren
Eingänge.
Input Signal
DI1/DI2
D1 x A
D1 x B
Safety function
Active
Inactive

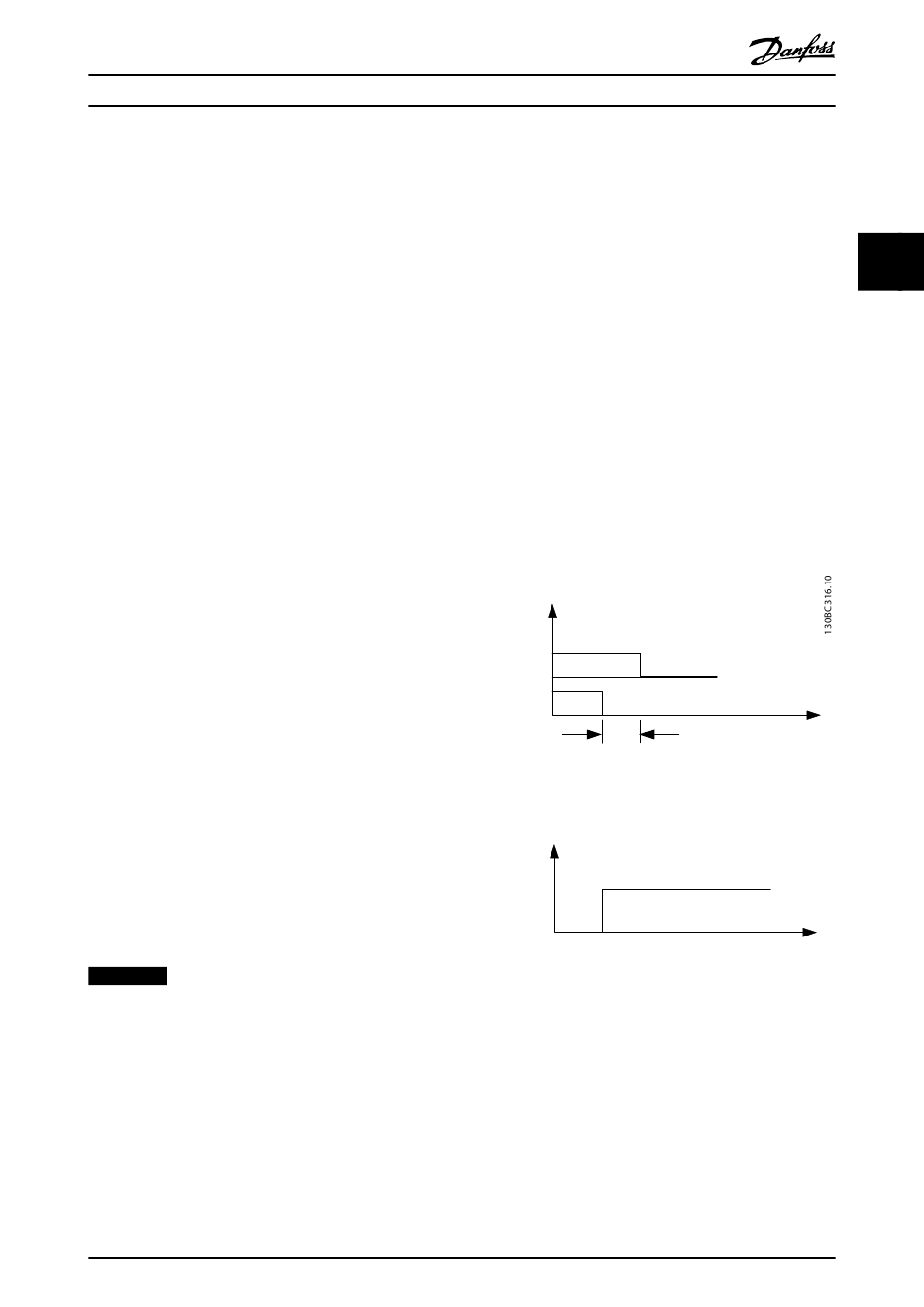

Abbildung 3.14 Diskrepanzzeit
Parametrieren Sie die Diskrepanzzeit der Schaltelemente,
die mit den Digitaleingängen verbunden sind. Die
Werkseinstellung ist 10 ms.
