Installation
1. Trennen Sie die Stromversorgung zum Frequen-
zumrichter.
2. Entfernen Sie das LCP, die Klemmenabdeckung
und die LCP-Frontabdeckung vom Frequenzum-
richter.
3. Schieben Sie die Sicherheitsoption in Steckplatz
B ein.
4. Entfernen Sie die Drahtbrücke zwischen den
4 4
Steuerklemmen 37 und 12 oder 13.
•

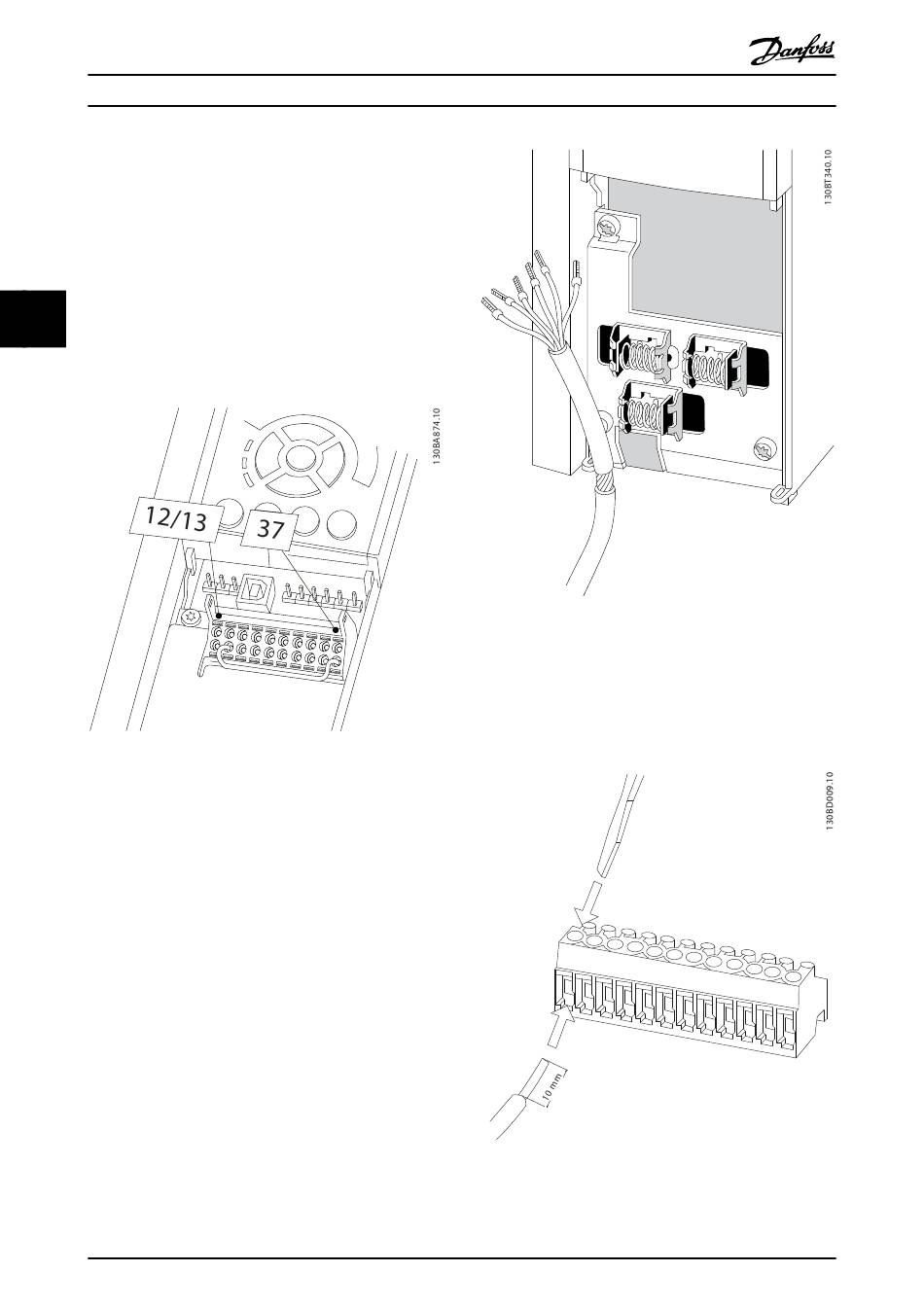

Abbildung 4.2 Drahtbrücke zwischen Klemme 12/13
(24 V) und 37
5. Verbinden Sie den sicheren Ausgang S37 an der
Sicherheitsoption mit Klemme 37 auf der
Steuerkarte (maximale Länge dieses Drahts ist
10 cm).
6. Verbinden Sie die Steuerleitungen mit der Sicher-
heitsoption und entlasten Sie das Kabel über die
mitgelieferten Kabelbänder. Befolgen Sie die
Richtlinien in Kapitel 4.1.4 Allgemeine Verdrah-
tungsrichtlinien.
30
Produkthandbuch
Ein Durchschneiden oder Brechen der
Drahtbrücke reicht zur Vermeidung von
Kurzschlüssen nicht aus.
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
Abbildung 4.3 Anschluss abgeschirmter Drähte
7. Entfernen Sie die Aussparung in der Frontab-
deckung des LCP, damit die Option unter die
Frontabdeckung des LCP passt.
8. Bringen Sie die tiefere Frontabdeckung des LCP
und die Klemmenabdeckung an.
1
1
2
3
4
5
6
2
Abbildung 4.4 Anschluss der Steuerleitungen
7
8
9
10
11 12
MG34W303
