3.5.4.5 SS1 Rampenzeit

Definiert ein Drehzahlüberwachungsprofil mit Verzöge-
rungszeit und tolerierbarer Drehzahl (Dreieck V).
Parameter Einheit
42-47 Ramp s
Time
42-45 Delta V U/min [UPM]
42-46 Zero U/min [UPM]
Speed
Tabelle 3.3 Parameter für SS1 Rampenzeit
A
6
6
5
1 3
A Tatsächliche Frequenz
B SS1 Rampe
1 Aktivierung der SS1 Rampenzeit
2 Aktivierung von STO
3 42-47 Ramp Time
4 42-45 Delta V
5 42-46 Zero Speed
6 Sicherheitsfunktion überwacht
7 Aktivierung der Ausfallfunktion Sicher abgeschaltetes
Moment

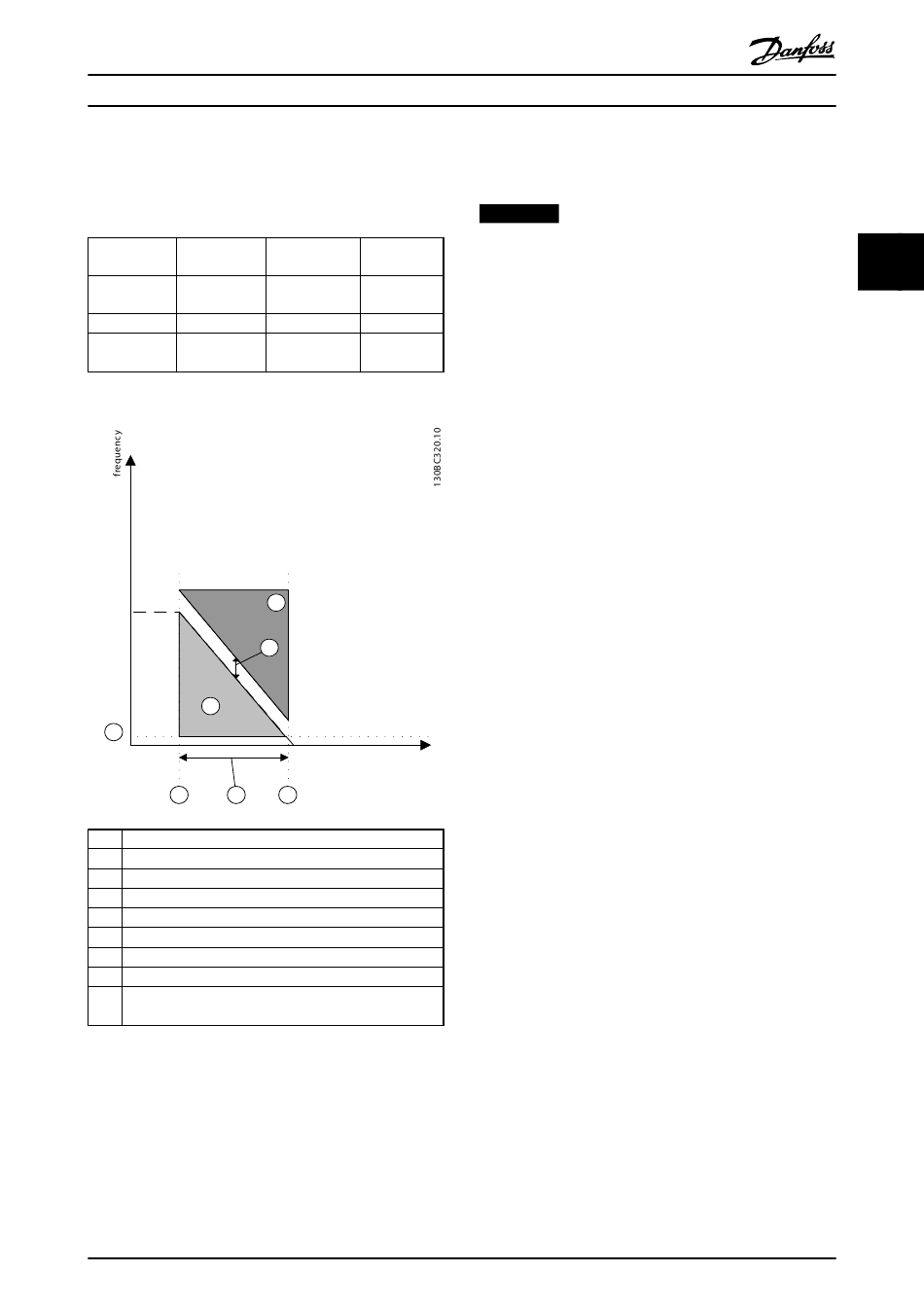

Abbildung 3.10 SS1 Rampenzeit
MG34W303
Produkthandbuch
Bereich Werksein-
stellung
0,1 - 3600,0 s 1,0 s
1-10000 UPM 120 UPM
1-600 UPM 10 UPM
7
4
B
time
2
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
3.5.5 Sicher begrenzte Geschwindigkeit
(SLS)
HINWEIS
Die Funktion „Sicher begrenzte Geschwindigkeit" kann
nur verwendet werden, wenn ein Drehgeber mit der
Sicherheitsoption verbunden ist.
Diese Funktion wird verwendet, um eine Maschinen-
drehzahl zu begrenzen. Hauptziel ist die Überwachung der
Motordrehzahl und die Anpassung der Drehzahl an einen
Sollwert. Es gibt 2 Arten der Funktion „Sicher begrenzte
Geschwindigkeit"
•
SLS ohne Rampe: Überwacht die Motordrehzahl
und löst abhängig von der Einstellung in
42-52 Fail Safe Reaction die Funktion „Sicher
abgeschaltetes Moment" oder „Sicherer Stopp 1"
aus, wenn eine Überdrehzahl auftritt
•
SLS mit Rampe: Begrenzt die Motordrehzahl auf
einen Sollwert und löst abhängig von der
Einstellung in 42-52 Fail Safe Reaction die
Funktion „Sicher abgeschaltetes Moment" oder
„Sicherer Stopp 1" aus, wenn eine Überdrehzahl
auftritt
Die sicher begrenzte Geschwindigkeit wird als Drehzahl-
grenze in 42-51 Speed Limit angegeben. Der Wert der
Abschaltdrehzahl hängt teilweise vom verwendeten Motor
ab. Ein vorgeschlagener Wert von MCT 10
Konfigurationssoftware berechnet einen Wert, für den
Danfoss die Funktionalität garantieren kann. Dieser Wert
wird als Delta-Drehzahlgrenze bezeichnet und zur
ausgewählten Drehzahlgrenze addiert und als Wert in
42-50 Cut Off Speed vorgeschlagen.

3.5.5.1 SLS ohne Rampe

Die Sicherheitsfunktion „Sicher begrenzte Geschwindigkeit"
überwacht, ob ein festgelegter Geschwindigkeitswert
überschritten wurde, seit sie über Digitaleingang 1 oder 2
aktiviert wurde. Die Funktion ist aktiv, bis der ausgewählte
Eingang wieder auf „Hoch" gestellt wurde.
Wenn 2 sichere Drehzahlgrenzen überwacht werden
müssen, stellen Sie einen der 2 sicheren Digitaleingänge 1
oder 2 in 42-20 Safe Function auf SLS-a oder SLS-b ein.
Wählen Sie dann den Eingangstyp unter 42-21 Type aus.
3 3
