Funktions- und Systemübersi...
3.2.7 Bestimmungsgemäße Verwendung
der Sicherheitsoption
VORSICHT
GEFAHR VON PERSONENSCHÄDEN UND
SACHSCHÄDEN!
Verwenden Sie die Sicherheitsoption nur für ihren
vorgesehenen Zweck, um Personen- und Sachschäden zu
vermeiden.
Folgendes gilt als nicht bestimmungsgemäßer Gebrauch
•
jede Veränderung von Komponenten und jede
technische oder elektrische Veränderung am
Frequenzumrichter.
•
die Verwendung des Frequenzumrichters
außerhalb der in Kapitel 9 Technische Daten und
®
im VLT AutomationDrive FC 301/FC 302 Produk-
thandbuch angegebenen zulässigen elektrischen
Daten und Umgebungsbedingungen.
Die Sicherheitsoption ist für sicherheitsbezogene
Anwendungen konzipiert. Sie erfüllt die Anforderungen an
Sicherheitsfunktionen nach IEC 61800-5-2 zur sicheren
Bewegungsüberwachung.
3.2.8 MCT 10 Konfigurationssoftware mit
Sicherheits-Plug-in
Konfigurieren Sie die in der Sicherheitsoption unterstützten
Sicherheitsfunktionen mit der MCT 10
Konfigurationssoftware
•
Die Konfiguration der Sicherheitsfunktionen ist für
sichere Bewegungsabläufe erforderlich. Bei einem
Fehler oder einer Störung schalten diese
Funktionen das Leistungsteil des Frequenzum-
richters sicher und kontrolliert ab.
•
Einstellung von Grenzwerten, Bremsrampen für
die Sicherheitsfunktionen, Überwachung von
Bewegungsabläufen.
Die Software
•
Läuft als Vollversion mit Lizenzschlüssel. Alle
Funktionen stehen ab MCT 10
Konfigurationssoftware Version 3.18 zur
Verfügung
•
Unterstützt die Konfiguration von Anwendungen
mit bis zu max. 256 Sicherheitsoptionen pro
Projekt
•
Hat eine einfache Spracheinstellung für die
Benutzerschnittstelle
MG34W303
Produkthandbuch
Eine PDF-Datei und ein Inbetriebnahmebericht können zur
Dokumentation des Projekts und aller seiner Einstellungen
erzeugt werden.
3.3 Gerätefunktionen
Die Sicherheitsoption hat folgende Funktionen:
•
•
•
•

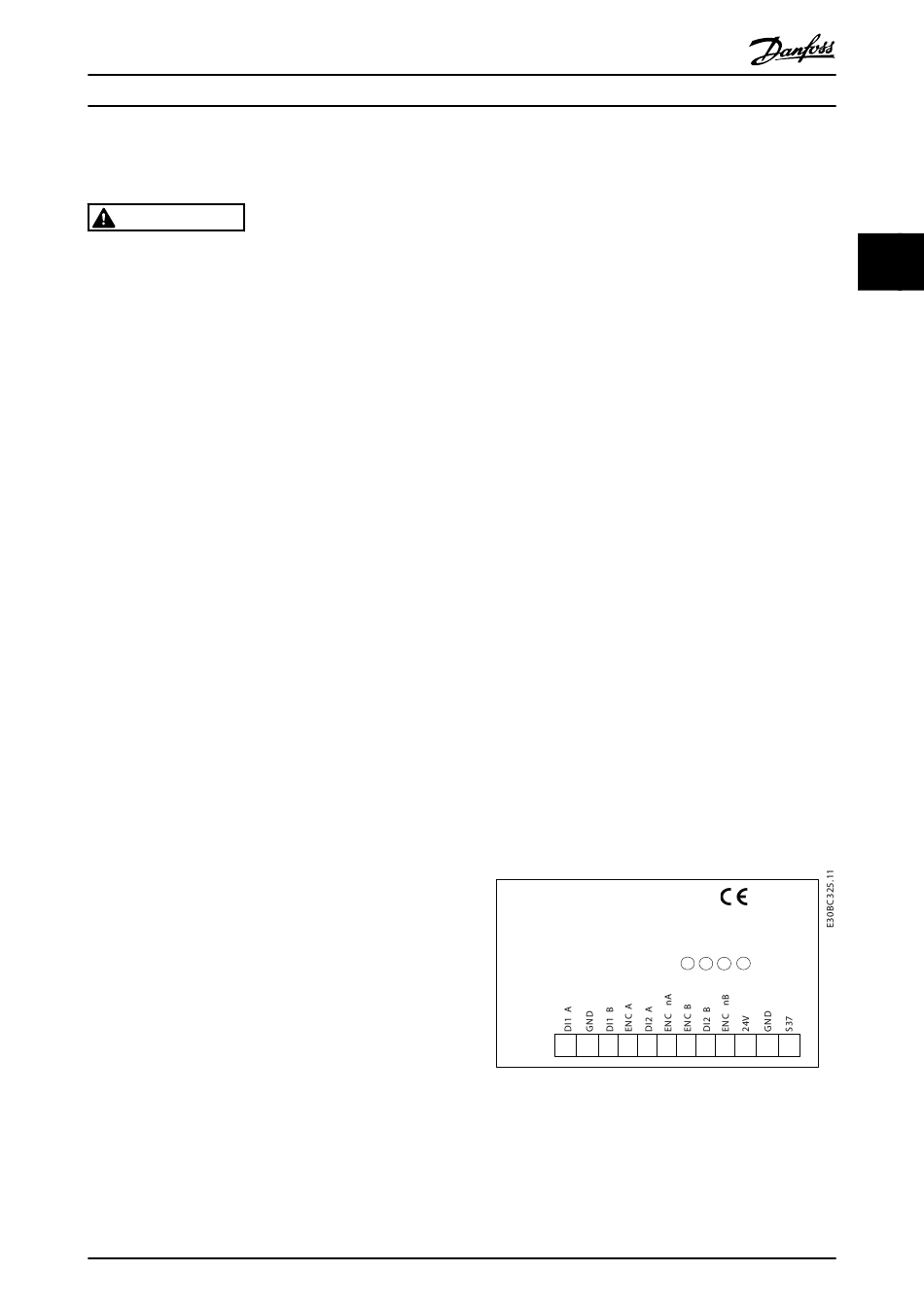

3.4 Vorderansicht

MCB 150
Safe Option
SW. ver. xx. xx
TTL Enc. interface
Abbildung 3.4 MCB 150
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
2 zweipolige Digitaleingänge zur Aktivierung der
Sicherheitsfunktionen nach EN IEC 61800-5-2
- Sicher abgeschaltetes Moment (STO)
-
Sicherer Stopp 1 (SS1)
- Sicher begrenzte Geschwindigkeit (SLS)
Quittierfunktion
- Der Digitaleingang 2 kann zum Zurück-
setzen (Quittieren) der Sicherheitsoption
nach einem Fehler oder nach der
Deaktivierung einer Sicherheitsfunktion
verwendet werden
Zustandsanzeigen
- Zustand Sicherheitseingang (LED 1 und
LED 2)
- Zustand Sicherheitsausgang (LED 4)
-
LED 3 für zukünftige Zwecke reserviert
(immer im ausgeschalteten Zustand)
- Bei Fehler oder Warnung zeigen die LED
einen Fehler durch ein Blinkmuster an,
siehe Tabelle 8.2
Versorgungsspannung
- Intern vom Frequenzumrichter versorgt
- 24 V DC Ausgang für Sicherheits-
sensoren und Drehgeber verfügbar
1 2
LED:
1 2 3 4 5 6 7 8
Y30/
3
Option B
130B3280
3 4
9 10 11 12
15
