3.1 Systemüberblick
PLC
Field bus
Interface
MCB 150/151
Safety Option
37
STO
G

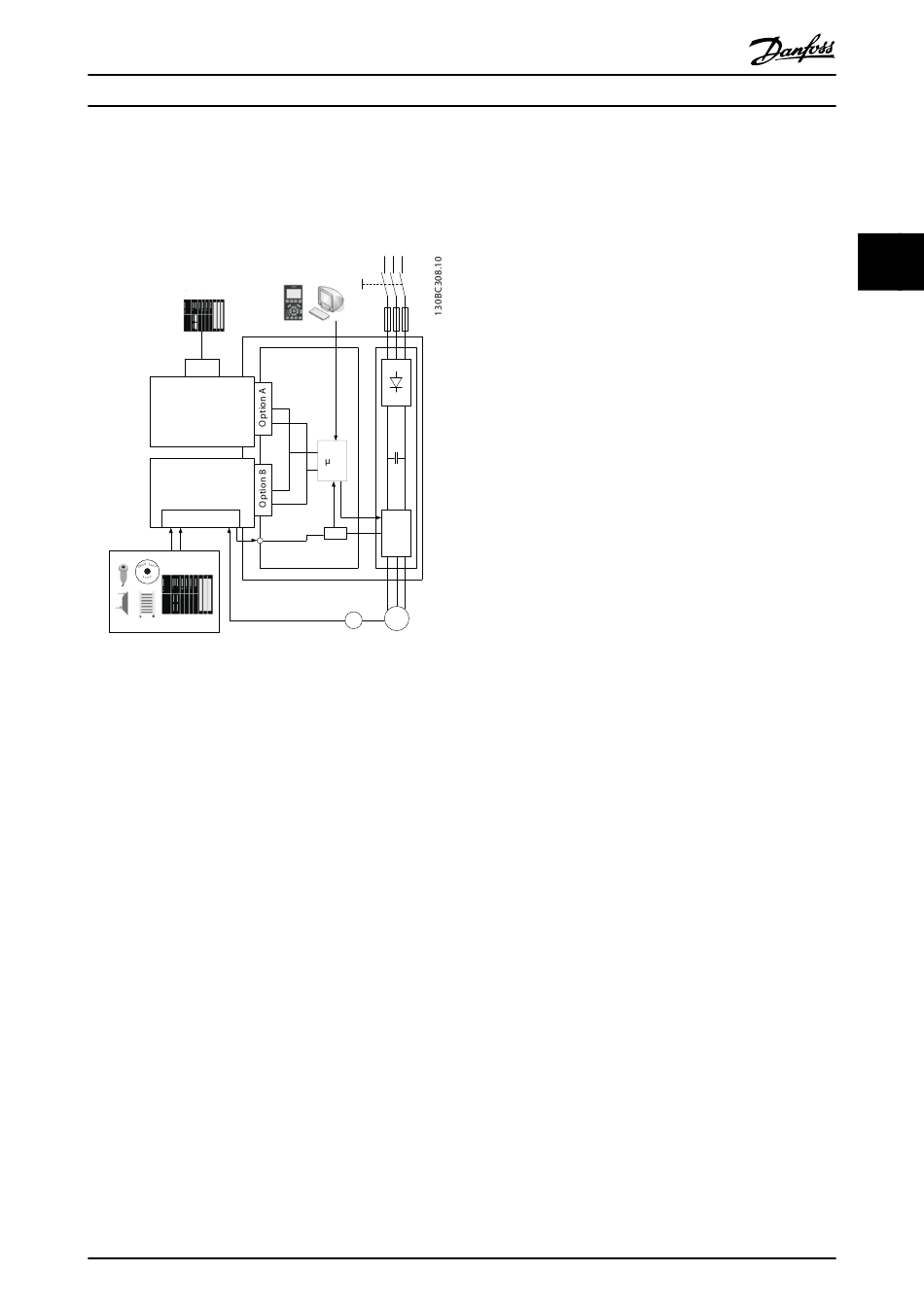

Abbildung 3.1 FC 302 mit Sicherheitsoption und Feldbus-
Option
Die Sicherheitsoption führt Sicherheitsfunktionen nach EN
IEC 61800-5-2 durch. Sie überwacht sichere Bewegungs-
abläufe an Frequenzumrichtern, die sicher zum Stillstand
gebracht und im Falle eines Fehlers abgeschaltet werden.
Die Sicherheitsoption
•
aktiviert Sicherheitsfunktionen
•
überwacht sichere Bewegungsabläufe
•
meldet den Status der Sicherheitsfunktionen über
optional angeschlossenen Profibus-Feldbus an
das sicherheitsbezogene Steuerungssystem
•
aktiviert die gewählte Fehlerreaktion „Sicher
abgeschaltetes Moment" oder „Sicherer Stopp 1"
im Falle eines Fehlers
Es gibt 2 Varianten der Sicherheitsoption, eine mit HTL-
Drehgeberschnittstelle (MCB 151) und eine mit TTL-
Drehgeberschnittstelle (MCB 150).
Die Sicherheitsoption ist als Standardoption für den VLT
AutomationDrive FC 302 konstruiert und wird nach der
Installation automatisch erkannt.
MG34W303
Produkthandbuch
Control Card
Internal Bus 1
C
Internal Bus 2
IGBT
M
E
®
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
Sie können die Sicherheitsoption verwenden, um das
Stoppen, Starten oder die Geschwindigkeit/Drehzahl eines
drehenden oder sich seitwärts bewegenden Geräts zu
überwachen. Zur Drehzahlüberwachung wird die Option
oft in Kombination mit festen Schutzeinrichtungen,
Zugangstüren und Schutztüren mit Magnetverschluss-
Sicherheitsschaltern verwendet. Wenn die Geschwindigkeit
des überwachten Geräts unter den eingestellten Sollwert
sinkt (die Geschwindigkeit nicht mehr als gefährlich
eingestuft wird), deaktiviert die Sicherheitsoption den
Ausgang S37 sofort. So kann der Bediener das Schutztor
öffnen. Bei Drehzahlüberwachungsanwendungen ist der
Sicherheitsausgang S37 während des Betriebs aktiv (wenn
die Motordrehzahl des überwachten Geräts unter dem
eingestellten Schaltpunkt liegt). Wenn die Drehzahl den
eingestellten Wert überschreitet, was eine zu hohe
(gefährliche) Drehzahl anzeigt, ist der Sicherheitsausgang
inaktiv.
Der Frequenzumrichter:
•
unterbricht die Stromversorgung zum Motor,
•
schaltet den Motor drehmomentfrei, wenn „Sicher
abgeschaltete Moment" aktiviert ist
Das sicherheitsbezogene Steuerungssystem:
•
aktiviert die Sicherheitsfunktionen über die
Eingänge an der Sicherheitsoption
•
wertet Signale von Sicherheitsvorrichtungen aus,
wie beispielsweise:
- Not-Aus-Taster
- berührungslose Magnetschalter
- Verriegelungsschalter
- Lichtvorhänge
•
verarbeitet die Zustandsfunktion der Sicherheits-
option
•
stellt eine sichere Verbindung zwischen der
Sicherheitsoption und dem sicherheitsbezogenen
Steuerungssystem bereit
•
bietet eine Fehlererkennung bei der Aktivierung
von Sicherheitsfunktionen (Querschluss an den
Kontakten, Kurzschluss) bei Signal zwischen dem
sicherheitsbezogenen Steuerungssystem und der
Sicherheitsoption
3 3
11
