Installation

4 Installation

4.1 Installieren der Sicherheitsoption

WARNUNG
Trennen Sie vor dem Start die Versorgungsspannung
zum Frequenzumrichter. Installieren Sie niemals während
des Betriebs eine Optionskarte im Frequenzumrichter.
Stellen Sie sicher, dass alle gefährlichen Spannungen, die
von externen Steuerstromkreisen an die Ein- und
Ausgänge des Frequenzumrichters angeschlossen sind,
ausgeschaltet sind. Zusätzlich zu herkömmlichen Installa-
tionswerkzeugen halten Sie das Produkthandbuch für
®
VLT AutomationDrive FC 301/FC 302 und MCT 10
Konfigurationssoftware bereit, da sie wichtige Informa-
tionen enthalten, die in diesem Handbuch nicht zu
finden sind.
Die Sicherheitsoption ist ausschließlich für die Instal-
lation in Optionssteckplatz B bestimmt. Die
Montageposition von B-Optionen zeigt Abbildung 4.1.
WARNUNG
ELEKTRISCHE GEFAHR!
Aktivierung des sicheren Stopps (Sicher abgeschaltetes
Moment) bietet keine elektrische Sicherheit. Die Sicher-
heitsvorrichtung, die an den Doppelpoleingang der
Sicherheitsoption angeschlossen ist, muss den erforder-
lichen Safety Level für die Anwendung erfüllen, um
Spannung/Strom zur Sicherheitsoption zu unterbrechen.
Dies gilt auch für die Verbindungen zwischen dem
sicheren Ausgang S37 der Sicherheitsoption und Klemme
37 am Frequenzumrichter. Lesen und befolgen Sie die
Anweisungen zum sicheren Anschluss der Sicherheitsvor-
richtung an die Sicherheitsoption.
4.1.1 Anforderung für sicheren Einsatz
VORSICHT
Stellen Sie sicher, dass die Installation und Verdrahtung
EMV-gerecht sind, um Personenschäden und Produkt-
schäden zu vermeiden.
Lesen Sie die Richtlinien in diesem Handbuch aufmerksam.
Achten Sie ebenfalls auf Übereinstimmung mit:
•
®
VLT AutomationDrive FC 301/FC 302 Produk-
thandbuch
•
Quickinfo-Hilfe für die Konfigurationssoftware
MCT 10 Sicherheits-Plug-in
MG34W303
Produkthandbuch
Die Sicherheitsoption darf nur mit den folgenden Frequen-
zumrichtern eingesetzt werden:
•
4.1.2 Geschützte Kabelverlegung
Wenn Kurzschlüsse und Querschlüsse bei sicherheitsbe-
zogenen Signalen erwartet werden können und wenn sie
nicht durch vorgeschaltete Geräte erkannt werden, ist eine
geschützte Verlegung nach EN ISO 13849-2 erforderlich.
4.1.3 Installation
VORSICHT
Der VLT
(einschließlich der Verbindung zwischen Ausgang S37
(Y30/12 oder Y31) an MCB150/151 und X44/12 auf der
Steuerkarte) muss in ein IP54-Gehäuse nach IEC 60529
gesetzt werden.
Diese Schritt-für-Schritt-Anleitung beschreibt die
Befestigung der Steuerleitungen.
A
B
D

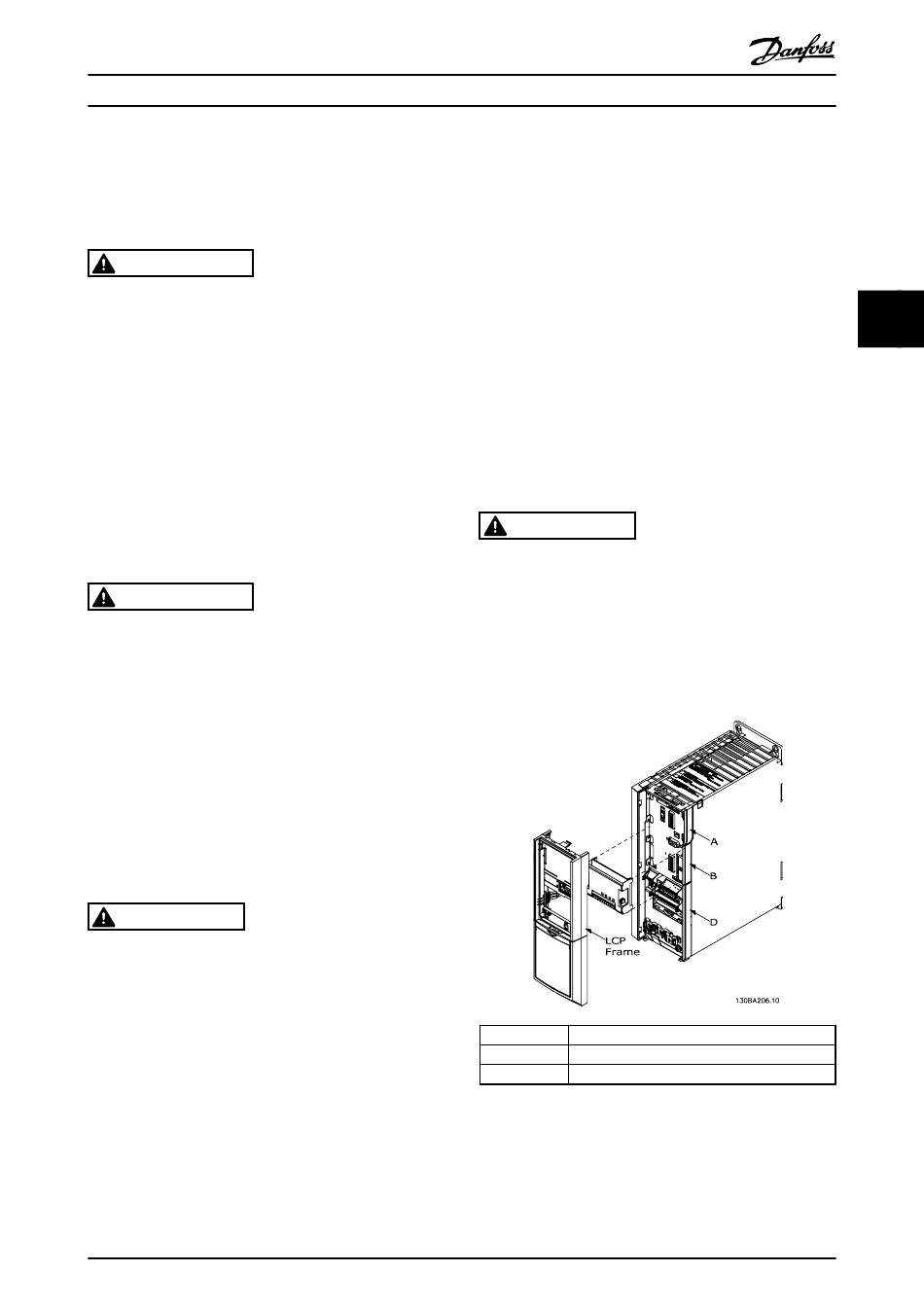

Abbildung 4.1 Einbau der Sicherheitsoption
Danfoss A/S © Ver. 2014-04-04 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 302, Leistungsgrößen
von 0,37 kW bis 75 kW, ab SW-Version 6.64
®
AutomationDrive mit Sicherheitsoption
A-Optionssteckplatz
B-Optionssteckplatz
D-Optionssteckplatz
4 4
