DANGER ! Risque de blessures mortelles !

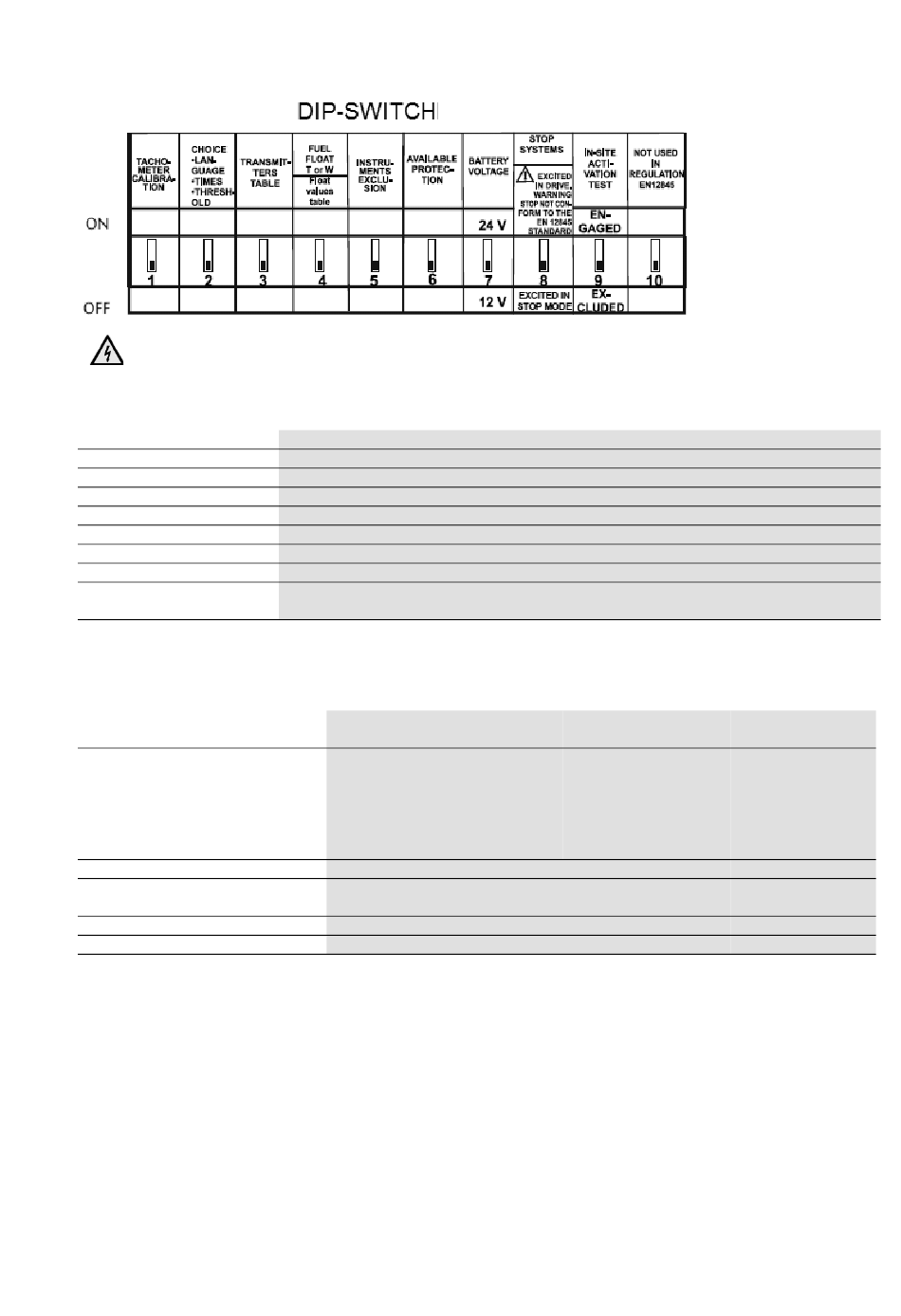

Pour modifier la position de l'interrupteur DIP, il
est nécessaire d'ouvrir la protection sur la partie
arrière de la commande électronique à l'intérieur
INSTRUMENTS
Ampèremètres batteries A/B
Voltmètres A/B
Compteur horaire total/partiel Affiche les heures et les minutes
Tachymètre
Indicateur niveau de carburant Non utilisé - alarme uniquement pour niveau trop bas
Thermomètre eau ou huile
Manomètre huile
Compteur démarrages batte-
ries A/B
10.8 Coffret de commande pour pompe diesel – Alarmes à distance
Alarme à distance
Défaillance du coffret de commande
Mode automatique désactivé
Défaut de démarrage de la pompe
diesel
Pompe diesel en fonctionnement
Niveau de carburant minimal
94
Appuyer sur la touche 18 (fig. 15) pour voir les valeurs
Courant pleine échelle 99 A connecté aux chargeurs de batterie
Pour tension de 9 à 38 volts raccordée aux chargeurs de batterie
Pleine échelle 9990 tr/min
Affiche la température de l'huile ou de l'eau du moteur 30-140 °C
Affiche la pression de l'huile du moteur jusqu'à 9 bar
Affiche le nombre de démarrages intervenus sur chaque batterie jusqu'à 9999
Description
Détecté lorsque l'un des défauts
suivants survient :
• Alarmes du moteur
• Défaut d'alimentation sur coffret
de commande
• Défaillance chargeur de batterie
Fig. 16
du coffret de commande. Le réglage de l'interrup-
teur DIP doit être effectué avec l'interrupteur
principal du coffret de commande QS (fig. 14)
DESACTIVE.
Bornes sur coffret de
commande
90 - 8
90 - 91
90 – 94
90 - 92
90 – 93
Symbole sur HMI
fig. 15
17
6
23
8
24
