2.12 FUNKTION DER KÜHLEINHEIT, FASTCOOL 10
Die Bedienung der Kühleinheit ist so gesteuert, dass die Pumpe anläuft, wenn mit dem Schweißen
begonnen wird. Nach dem Schweißende läuft die Pumpe für ca. 5 min nach.
Lesen Sie in der Gebrauchsanweisung für die Fastcool 10 -Einheit die Fehlersituationen des
Kühlgerätes und das Schützen den Brenner usw. vor Schäden.
2.13 AUFHÄNGUNG
MSF 53 benötigt ein Schutzrahmen mit Aufhängung (Zubehör) deshalb nicht am Handgriff
aufhängen! MSF 55 und MSF 57 benötigen eine Aufhängungsausrüstung (Zubehör).
3.

BEDIENUNG DER FUNKTIONSPANELE

3.1

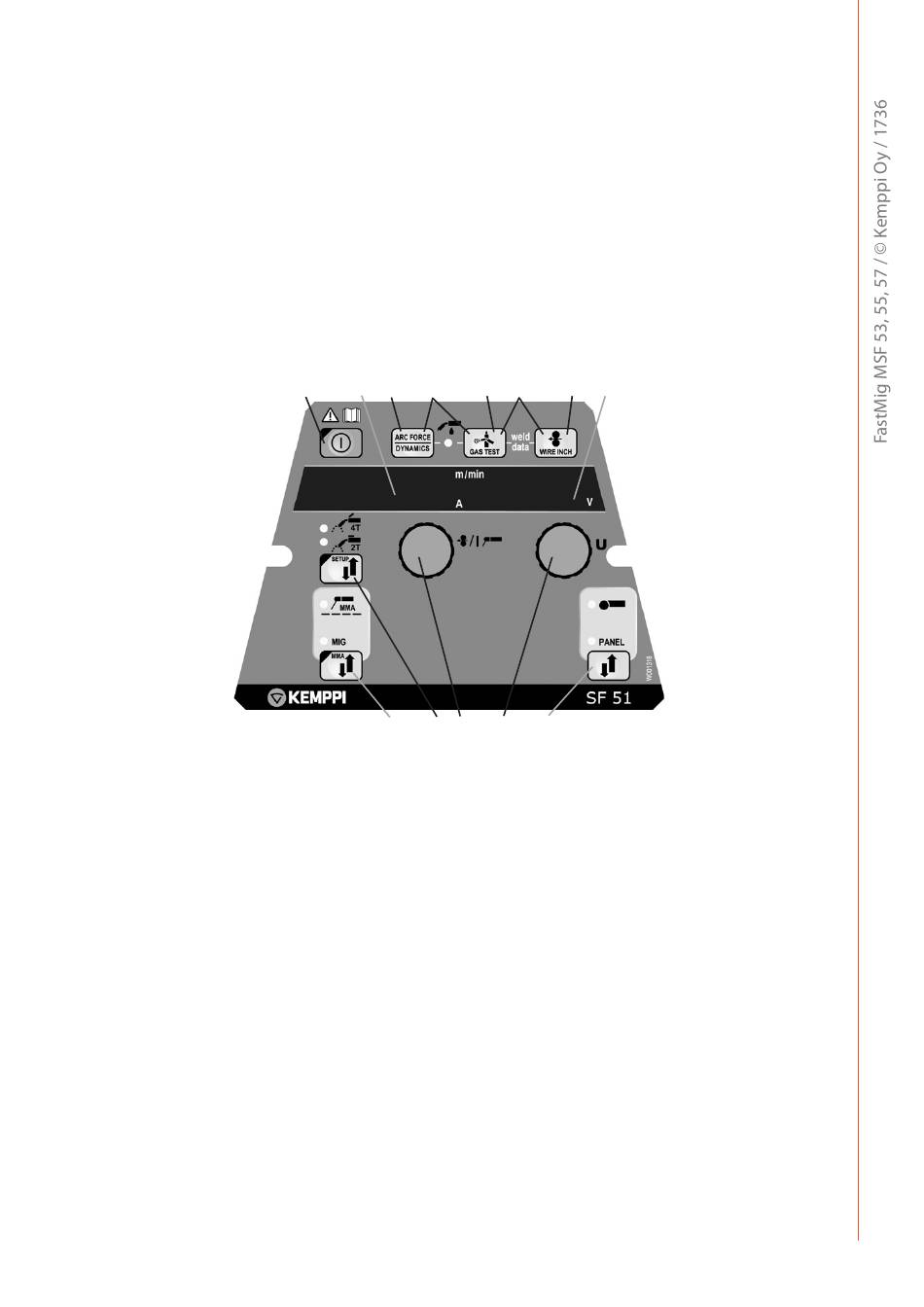

BETRIEB VON SF 51 UND SF 54

1. 2.

Hauptschalter, ON/OFF (1)

Die Drahtvorschubeinheit verbleibt in OFF Position, wenn die Stromquelle eingeschaltet ist. So
wird ein ungewünschter Betriebsstart verhindert. In der Anzeige erscheint 'OFF' .
Wenn die ON/OFF -Taste länger als 1 Sekund betätigt wird, schaltet sich die Maschine ein. Die
Einheit ist jetzt zum Schweißen bereit und wird automatisch auf den letzten Betriebszustand
zurückgesetzt. Der Drahtvorschub kann auch durch dreimaliges kurzes Drücken des Brennertasters
eingeschaltet werden.

Grundeinstellungen und Anzeigen (11, 12, 2, 8)

Die Drahtvorschubgeschwindigkeit wird am Potentiometer 11 eingestellt, der Wert erscheint
in Anzeige 2. Die Schweißspannung wird am Potentiometer 12 eingestellt, der Wert erscheint
in der Anzeige 8. Während des Schweißbetriebs erscheinen in Anzeige 2 der tatsächliche
Schweißstromwert und in Anzeige 8 der Schweißspannungswert.
Wenn die Einstellung der MIG-Dynamik durch Taste 3 aktiviert wurde, wird der Dynamikwert am
Potentiometer 12 eingestellt (siehe 'Einstellung der MIG-Dynamik').
Beim Elektrodenschweißen (MMA) wird der Schweißstrom am Potentiometer eingestellt, der Wert
erscheint in Anzeige 2. Das Display 8 zeigt den Wert der Leerlaufspannung der Stromquelle an.
Während des Schweißbetriebes erscheint in Anzeige 2 der Ist-Wert des Schweißstroms und in
Anzeige 8 der Ist-Wert der Schweißspannung.
Nach Bestätigung der Einstellung der SETUP-Parameter durch langes Drücken des Knopfes Nr 10b
wird der Einstellparameter am Potentiometer 11 gewählt, dessen Bezeichnung in Anzeige 2
erscheint. Der Parameterwert wird vom Potentiometer 12 ausgewählt, dieser Wert wird im Display
8 angezeigt.(siehe Angaben zu den SETUP-Funktionen).
3. 4. 5. 6.
9. 10. 11. 12. 13.
7. 8.
