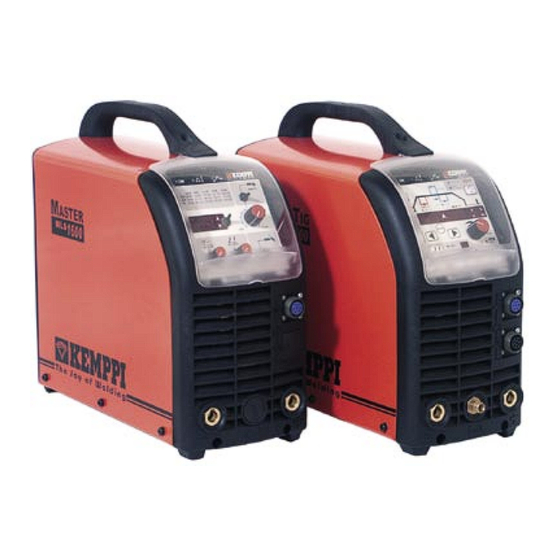

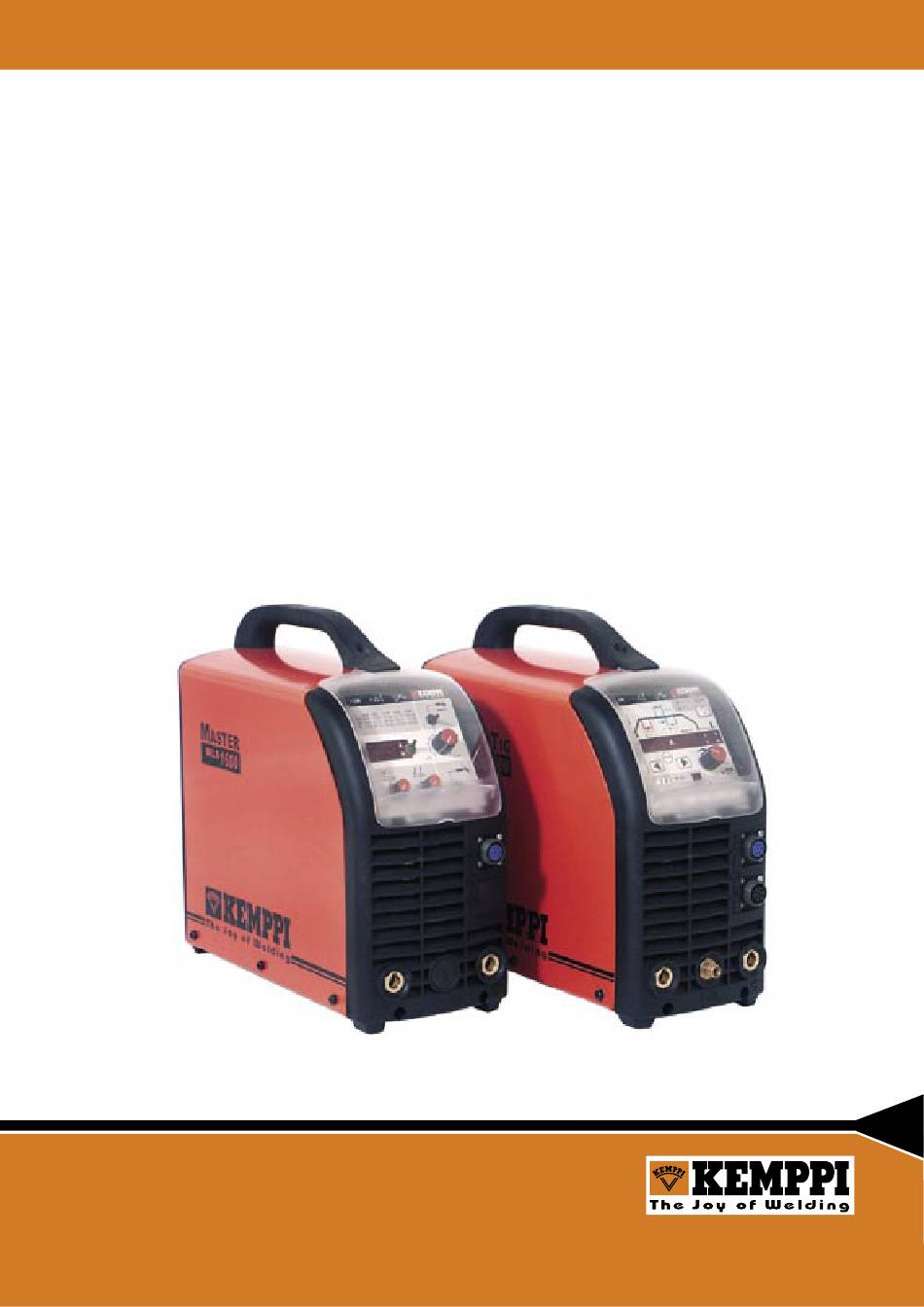

- Seite 1 1913160E Operation instructions • english 0530 Gebrauchsanweisung • deutsch Gebruiksaanwijzing • nederlands Manuel d’utilisation • français MASTER MLS™ 1600 MASTERTIG MLS™ 2000...
-
Seite 2: Inhaltsverzeichnis
4.1.2. WARTUNGSVERTRAG ................15 4.2. BESTELLNUMMER ....................15 4.3. FEHLERSUCHE ......................16 4.4. ENTSORGUNG DES PRODUKTS ................16 5. TECHNISCHE ANGABEN ................... 17 6. GARANTIEBEDINGUNGEN ..................18 2 – MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 © KEMPPI OY... -
Seite 3: Einführung
Bedienung zu geben. Am Ende der Anleitung finden Sie Information über die Wartung der Anlage sowie die technischen Daten. Lesen Sie die Anleitung durch, bevor Sie die Anlage in Betrieb nehmen oder das erste Mal warten. Mehr Information über die Kemppi-Produkte und über deren Anwendung erhalten Sie von uns oder vom Kemppi-Händler. -
Seite 4: Inbetriebnahme
3. Gasstromanschluß für WIG-Brenner, nicht in MMA-Version 4. (+) -Anschluß für Schweiß- oder Massekabel, beim WIG-Schweißen für Massekabel 5. (-)-Anschluß für Massekabel oder für Schweiß- kabel beim Lichtbogenhandschweißen 4 – MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 © KEMPPI OY... -
Seite 5: Rückseite
Die elektromagnetische Verträglichkeit (EMC) der Anlage ist für den industriellen Gebrauch ausgelegt. Klasse A Anlagen sind nicht für den häuslichen Gebrauch vorgesehen, da von den öffentlichen Stromwerken keine hohen Stromstärken zugelassen sind. MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 5 © KEMPPI OY... -
Seite 6: Schweißkabelanschlüsse
Druckminderer dem Gastyp geeignet ist. Die Strömungsgeschwindigkeit von Gas wird gemäß der Stärke des angewendeten Schweißstroms geregelt. Die geeignete Strömung ist meistens 8 - 10 l/min. Ist die Strömung ungenügend oder zu groß, wird die Schweißnaht porös. Ihre Kemppi-Händler ist behilflich bei der Wahl des Gases und der Ausrüstungen. -
Seite 7: Installation Der Gasflasche
3.1.4. Lang Puls WIG-Schweißen Dieses Verfahren ermöglicht die Regelung aller Pulsparameter. Es kann zur Kontrolle des Schmelzbades verwendet werden. Es ist mit MTX und MTM- Panel möglich. MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 7 © KEMPPI OY... -
Seite 8: Anwendung
Vor dem Schweißen werden die Schweißwerte dem Schweißobjekt entsprechend vom Schweißpanel gewählt. Siehe 3.1. Schweißprozesse Das Kemppi Multi Logic System, MLS, bietet die Möglichkeit, das zweckmäßige Funktionspanel zu wählen: das MEL und MEX-Panel für Lichtbogenschweißen oder MTL, MTX, MTM für WIG-Schweißen mit Grundfunktionen oder Puls WIG, 4T-LOG oder MINILOG für Regelung des Schweißstroms oder mit... -
Seite 9: Mma-Schweißpanel Mel
3.2.2.2. MMA-Schweißpanel MEL 1. Wahlschalter Nahregelung/Fernregelung 2. Schweißstrompotentiometer 3. Kontakt WIG 4. MMA/Lichtbogenschweißen 5. Arc force 6. Hot Start/Regelung des Anfangsstroms 7. Display 8. Schweißstromtabelle MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 9 © KEMPPI OY... -
Seite 10: Wig-Schweißpanel Mtl - Grundfunktionen
Wird die HOT START-Taste gedrückt, erscheint in der Anzeige der dem Schweißstrom entsprechende Messwert. Die Werte können geregelt werden, indem das Pulspotentiometer gedreht wird. Bei der WIG- Taste kann die Gastestfunktion gewählt werden. 10 – MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 © KEMPPI OY... - Seite 11 Parameter direkt auf Schweißstrom. Das Display zeigt automatisch die Messwerte und die Einheiten der Parameter. Wenn die Parameter eingestellt werden, kann der Wert auf dem Display gesehen werden. Nach 10 Sekunden geht das Display auf Schweißstrom zurück. MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 11 © KEMPPI OY...
-
Seite 12: Wig Schweißpanel Mtx - Puls Wig-Funktionen
Pulsstromwert erhalten wird. Der Pulsfaktor und Pausenstrom bleiben konstant. Wenn der Pulsfaktor, Pulsstrom oder Pausenstrom geregelt wird, wird der neue Mittelschweißstrom auf dem Display gezeigt. 12 – MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 © KEMPPI OY... -
Seite 13: Speicherung Der Schweißfunktionen (Mtm)
SET gedrückt wird, wenn die Speicherfunktion in OFF-Stellung ist (keine Lichter an). Alle Kanäle werden frei, wenn MEMORY- und CH-Tasten gleichzeitig in SET-Stellung gedrückt werden. MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 13 © KEMPPI OY... -
Seite 14: Gespeicherte Werte In Gebrauch Nehmen
Nicht aktiv bei Mastertig 2000 MLS 3.3. LAGERUNG Die Maschine in einem sauberen und trockenem Raum lagern und vor Regen und bei Temperaturen über +25° C vor direktem Sonnenschein schützen. 14 – MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 © KEMPPI OY... -
Seite 15: Wartung
Die Reparaturen der Maschine dürfen nur von einem autorisierten Elektriker durchgeführt werden. 4.1.2. Wartungsvertrag Die qualifizierten KEMPPI-Wartungsdienste führen planmäßige Wartungen nach Vertrag durch. Bei der Wartung werden alle Teile gereinigt, kontrolliert und bei Bedarf repariert. Zum Schluß wird die Funktion überprüft. -
Seite 16: Fehlersuche
Die Stromquelle ist zu heiß geworden. Kontrollieren, dass es hinter der Anlage genügend Freiraum für Luftzirkulation gibt. Für weitere Auskunft und Hilfe, mit dem nächsten Kemppi-Service in Kontakt treten. 4.4. ENTSORGUNG DES PRODUKTS Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und... -
Seite 17: Technische Angaben
*) Mit einer Sicherung von 16 A beträgt die max. Schweißstrom 150 A. Wenn dieser überschritten wird, ist eine 20 A Sicherung und Stecker nötig. Die Produkte erfüllen die Forderungen für CE-Zeichen. MASTER MLS™ 1600, MASTERTIG MLS™ 2000 / 0530 – 17 © KEMPPI OY... -
Seite 18: Garantiebedingungen
Anlage Änderungen vorgenommen werden, die nicht vom Hersteller empfohlen werden oder wenn bei Reparaturen irgendwelche andere als Originalersatzteile verwendet werden. Die Garantie wird ungültig, wenn die Reparatur von irgendeiner anderen als von der Firma Kemppi oder von einer Kemppi bevollmächtigten Wartungswerkstatt vorgenommen wird. - Seite 19 Tel (06033) 88 020 KEMPPI NORGE A/S Telefax (06033) 72 528 Postboks 2151, Postterminalen e-mail:sales.de@kemppi.com N – 3103 TØNSBERG KEMPPI SP. z o.o. NORGE Ul. Piłsudskiego 2 Tel 33 34 60 00 05-091 ZA¸BKI Telefax 33 34 60 10 Poland e-mail: sales.no@kemppi.com...
