c) Die Tür der Kabelanschlusszelle öffnen.
d) Die Verriegelungsplatte nach oben schieben.

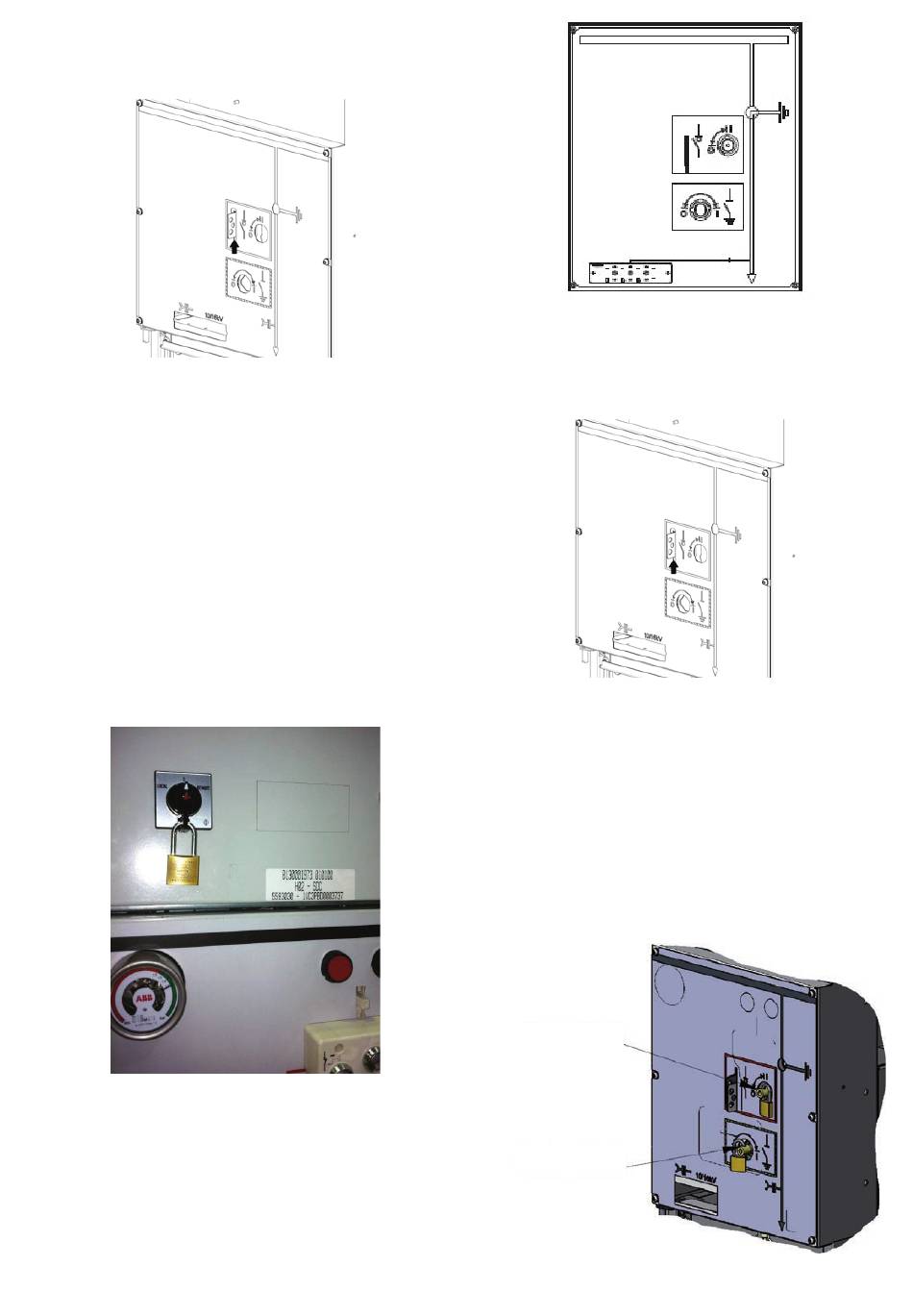

Abbildung 53.
e) Den Hebel in den Schaltsitz des Erdungsschalters stecken.
f) Den Hebel entgegen dem Uhrzeigersinn in die Position „Er-
dungsschalter aus" drehen.
Die Kabelprüfung kann jetzt ausgeführt werden.
Wenn der Test beendet ist, die obigen Vorgänge in der umge-
kehrten Reihenfolge ausführen.
4.3.7.4 Kabeltestschaltfeld mit Motorisierung -
UniSec BE
a) Den Wahlschalter in die Position „O" drehen und mit dem
Vorhängeschloss verriegeln.
Abbildung 54.
b) Den Hebel in den Schaltsitz des Erdungsschalters stecken.
c) Den Hebel im Uhrzeigersinn auf die Position „geerdet"
drehen.
Abbildung 55. Position "geerdet"
d) Die Tür der Kabelanschlusszelle öffnen.
e) Die Verriegelungsplatte nach oben schieben.
Abbildung 56.
f) Den Hebel in den Schaltsitz des Erdungsschalters stecken.
g) Den Hebel entgegen dem Uhrzeigersinn in die Position „Er-
dungsschalter aus" drehen.
Die Kabelprüfung kann jetzt ausgeführt werden.
Wenn der Test beendet ist, die obigen Vorgänge in der umge-
kehrten Reihenfolge ausführen.
4.3.7.5 Unabhängige Schlüsselverriegelung auf dem
Schaltsitz - UniSec BE
Vorhängeschloss
Schaltsitz Leitung
Vorhängeschloss
Schaltsitz Erde
Abbildung 57.
