9. Die Sammelschienen von den oberen Polen des Leistungs-
schalters abtrennen.
a) Drei obere Pole des Leistungsschalters.

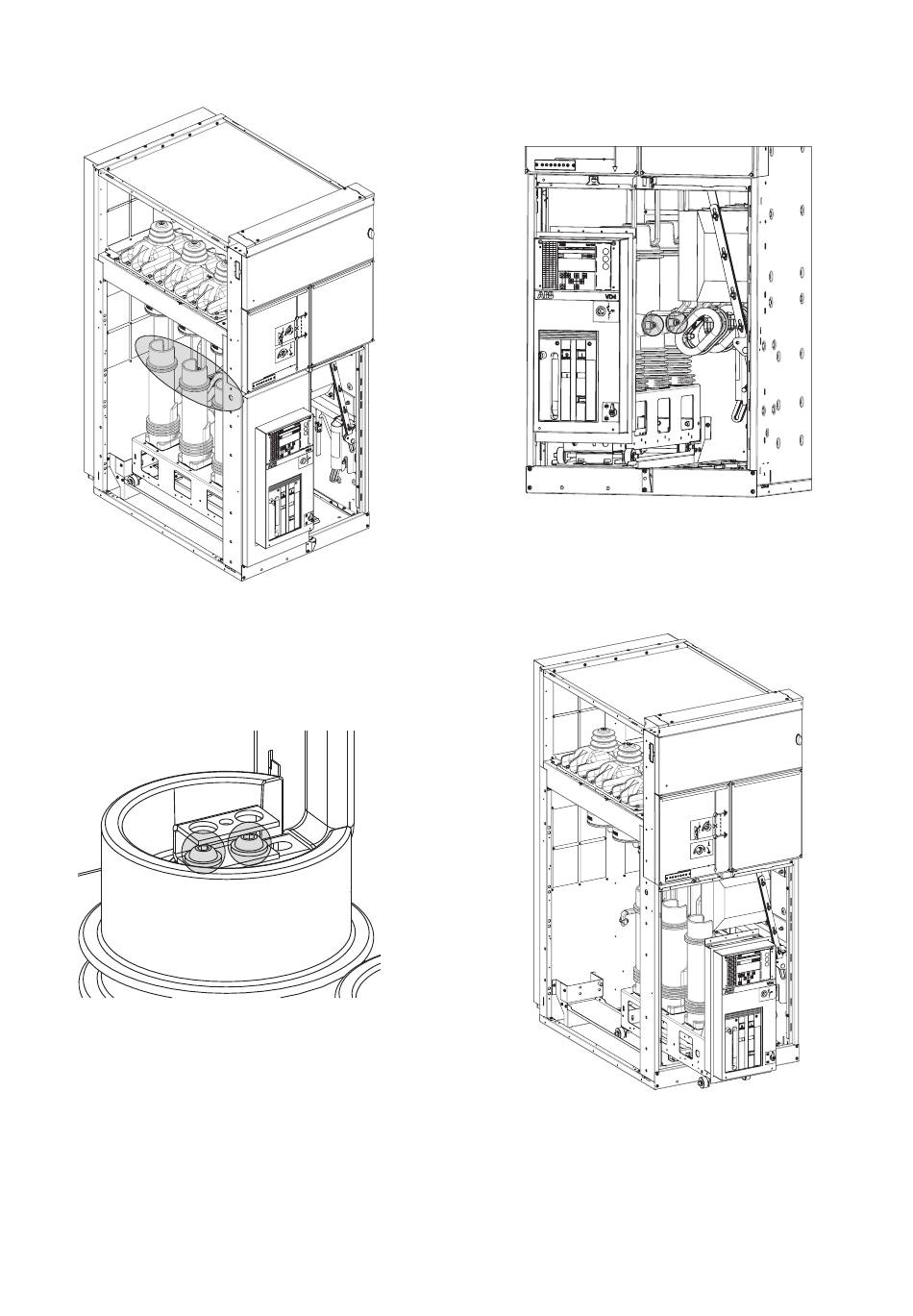

Abbildung 104. Entfernen der oberen Pole des Leistungsschalters
b) Die oberen Schrauben des Leistungsschalter losdrehen
und den betroffenen Teil ausbauen (nur Leistungsschalter
HD4/sec).
Abbildung 105. Anschlüsse
46
10. Die Sammelschienen von den unteren Polen des Leistungs-
schalters abtrennen.
a) Zunächst die Kappen der Stützisolatoren entfernen, dann
die Schrauben losdrehen (nur beim Schaltfeld von 24 kV).
b) Die Schrauben losdrehen.
Abbildung 106. Abtrennen der Sammelschienen
11. Den Leistungsschalter aus dem Schaltfeld herausziehen.
Abbildung 107. Herausziehen des Leistungsschalters aus dem Schaltfeld
