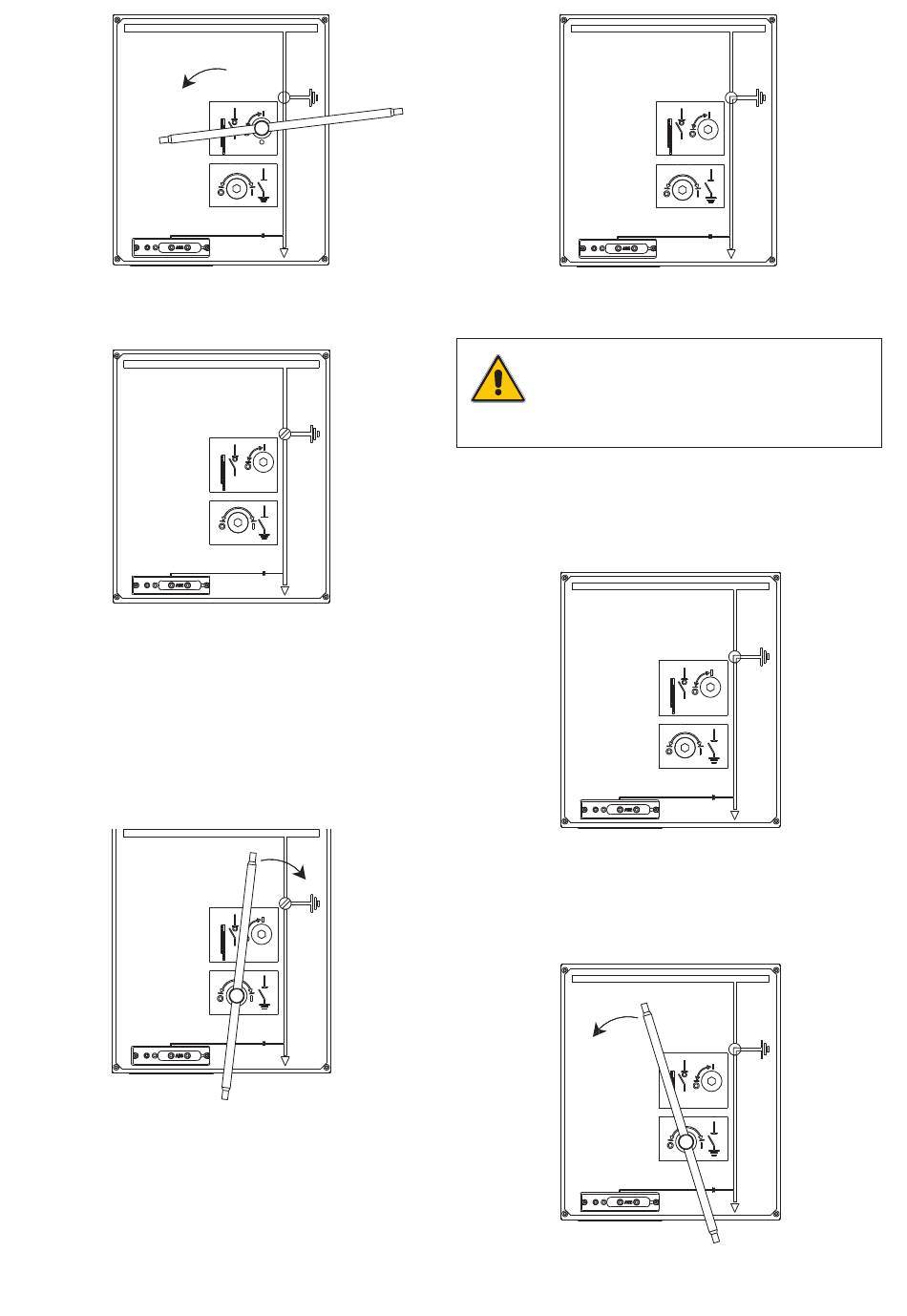

Abbildung 6. Position "ein" mit dem Betätigungshebel
Abbildung 7. Position "aus"
3. Schaltung aus der Position "aus" in die Position "geerdet"
a) Den Betätigungshebel in das untere Loch stecken.
b) Den Hebel im Uhrzeigersinn in die Position "geerdet" dre-
hen.
Abbildung 8. Position "aus" mit dem Betätigungshebel im unteren Loch
14
Abbildung 9. Position "geerdet"
ANMERKUNG
Es ist nur dann möglich, die Tür des Kabelan-
schlussraums zu öffnen, wenn der Lasttrenn-
schalter in der Position "geerdet" steht.
4. Ausschalten des Lasttrennschalters aus der Stellung
"geerdet"
a) Die Tür der Kabelanschlusszelle schließen.
Abbildung 10. Position "geerdet"
b) Den Betätigungshebel in das untere Loch stecken.
c) Den Hebel entgegen dem Uhrzeigersinn in die Position "aus"
drehen.
Abbildung 11. Position "geerdet" mit dem
Betätigungshebel im unteren Loch
