4.3.7 Kabelprüfung
ACHTUNG
Die folgenden Eingriffe dürfen nur durch
qualifiziertes Personal ausgeführt werden!
HINWEIS
Bei den folgenden Eingriffen besonders auf
die Sicherheit achten!
ANMERKUNG
Während des Kabeltests ist der Erdungs-
schalter ausgeschaltet und die Tür des Ka-
belanschlussraums ist offen.
4.3.7.1 Kabelprüfposition
a) Die Handkurbel in den Erdungs-Schaltsitz stecken.
b) Die Handkurbel im Uhrzeigersinn in die Position "geerdet"
drehen.

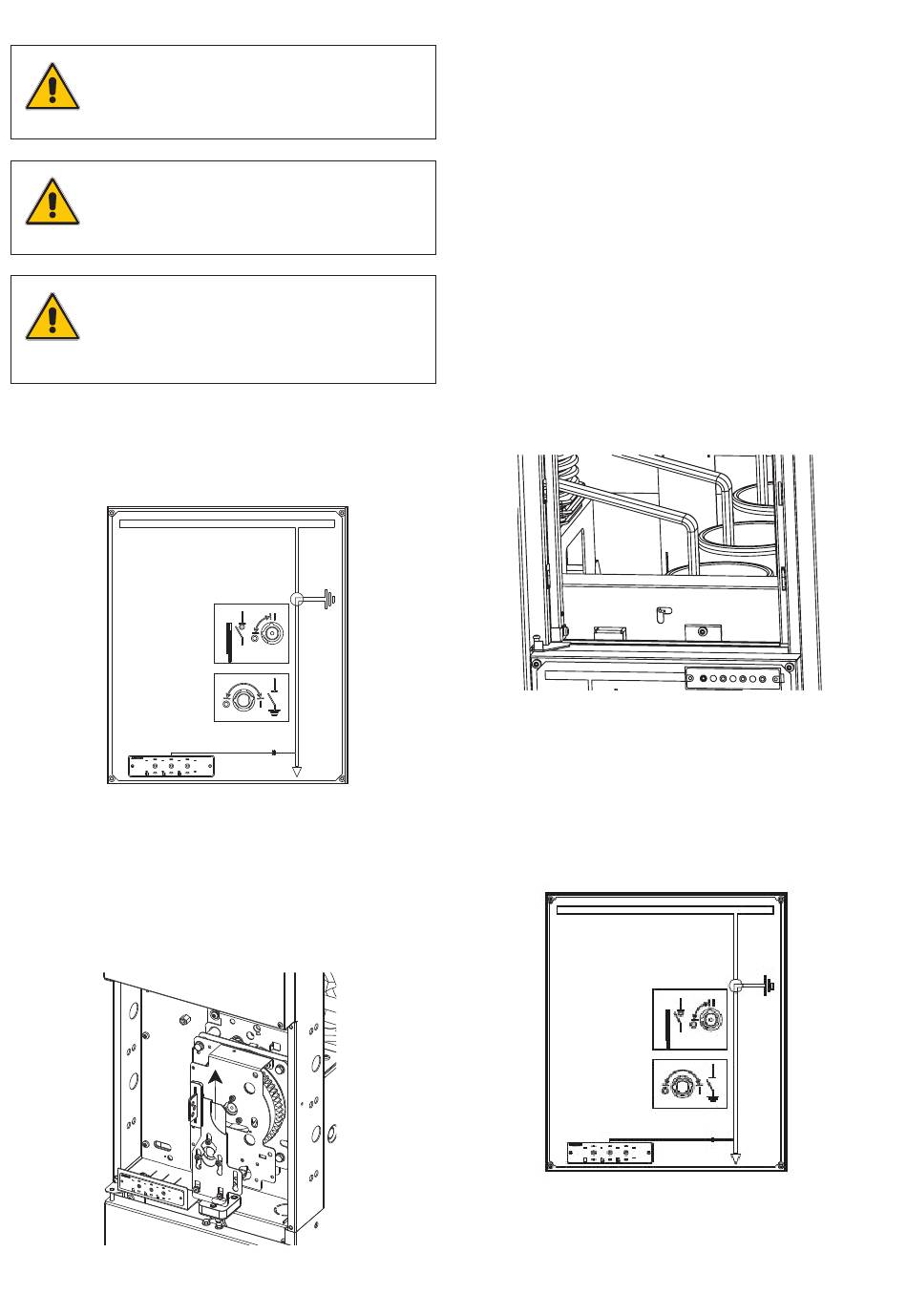

Abbildung 49. Position "geerdet"
c) Die Tür der Kabelanschlusszelle öffnen.
d) Den Deckel der Antriebszelle entfernen (siehe Kapitel 4.4.2).
e) Die Sperrplatte in die obere Position schieben.
Abbildung 50. Sperrplatte
24
f) Die Handkurbel in den Erdungs-Schaltsitz stecken.
g) Die Handkurbel entgegen dem Uhrzeigersinn in die Position
"aus" drehen.
Nun kann der Kabeltest beginnen.
Wenn der Kabeltest beendet ist, die obigen Vorgänge in der
umgekehrten Reihenfolge ausführen.
4.3.7.2 Kabelprüfverfahren für die Funktionseinheit SBR
a) Den Leistungsschalter ausschalten.
b) Der Lasttrennschalter ausschalten.
c) Den Erdungsschalter einschalten.
d) Die Tür der Kabelanschlusszelle öffnen.
e) Die Tür der Sammelschienenzelle öffnen.
f) Die Verriegelung der Tür der Sammelschienenzelle umge-
hen. Mit einem Werkzeug die metallische Verriegelung in der
Sammelschienenzelle über dem Antrieb herunterziehen.
g) Den Erdungsschalter ausschalten.
h) Den Erdungsschalter unten im Kabelanschlussraum aus-
schalten.
Abbildung 51. Verriegelung der Tür der Sammelschienenzelle
für das Schaltfeld SBR
4.3.7.3 Kabeltestschaltfeld - UniSec BE
a) Den Hebel in den Schaltsitz des Erdungsschalters stecken.
b) Den Hebel im Uhrzeigersinn auf die Position „geerdet" drehen.
Abbildung 52. Position "geerdet"
