Fernsteuerung des GSec
Die folgenden Schaltbilder stellen Beispiele zur Fernsteuerung
von GSec dar. Beide Stromkreise gestatten es, jede Art Fehler
im System zu finden.

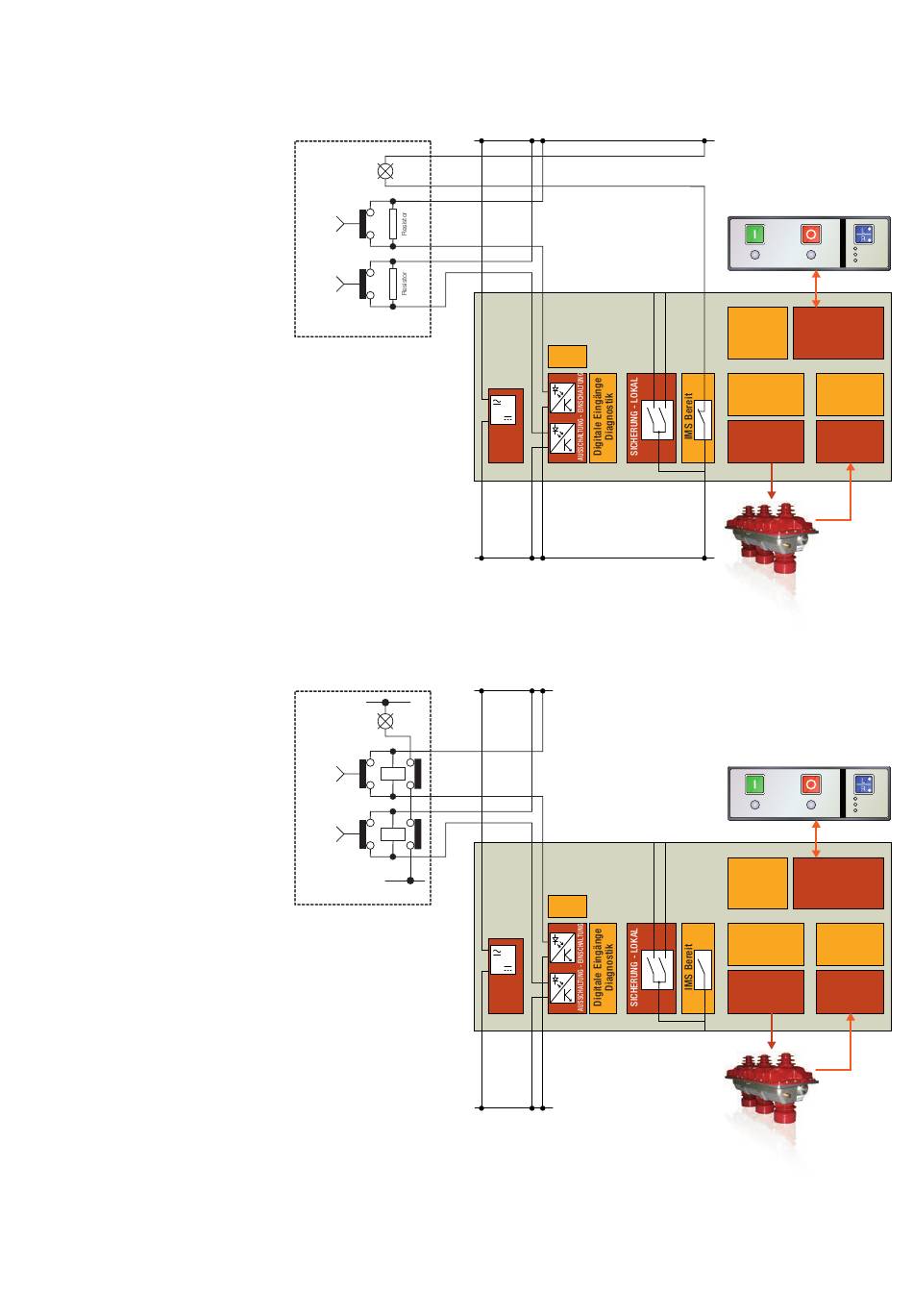

Fernsteuerung mit 6 Drähten
Die folgende Abbildung zeigt den
Anschluss zur Fernsteuerung von
GSec unter Benutzung von nur 6
Drähten. Andere Kabel können be-
nutzt werden, um weitere Informa-
tionen zu erhalten (zum Beispiel die
Position des Trennschalters direkt
von den Hilfskontakten, die binären
Ausgänge LOCAL und FUSE etc.).
Dieser Stromkreis benutzt die in-
terne Funktion TCS der binären Eingänge. Diese Funktion ver-
langt insbesondere die Benutzung von zwei externen Wider-
ständen mit Parallelanschluss zu den Fernsteuertasten.
Dieser Stromkreis gestattet es, jeden Fehler im System zu
erfassen. Die Lampe SD READY geht insbesondere aus, wenn
es zu einer der folgenden Bedingungen kommt:
– Einer der 6 Drähte ist unterbrochen
– Jeder beliebige Fehler im MOD
– Jeder beliebige Fehler im Motor oder den Spulen
– Jede beliebige Verletzung der Sicherheitsbedingungen des
Trennschalters
– Trennschalter außerhalb der Position (nicht schaltbereit)
– Jeder beliebige Fehler hinsichtlich der binären Eingänge,
einschließlich eines Kurzschlusses am Eingangsstecker.
Fernsteuerung mit 4 Drähten
Die folgende Abbildung zeigt den
Anschluss zur Fernsteuerung von
GSec unter Benutzung von nur 4
Drähten. Andere Kabel können be-
nutzt werden, um weitere Informa-
tionen zu erhalten (zum Beispiel die
Position des Trennschalters direkt
von den Hilfskontakten, die binären
Ausgänge LOCAL und FUSE etc.).
Die internen TCS der binären Ein-
gänge sind optional, aber wenn sie
freigegeben sind, gestatten sie die Prüfung des Betriebs der
binären Eingänge. In diesem Fall sind die externen Widerstän-
de nicht erforderlich, weil sie durch die externen TCS ersetzt
werden. Dieses Schema funktioniert auch mit nur einem exter-
nen TCS mit den gleichen Leistungen, wenn man den anderen
TCS durch einen einfachen Widerstand ersetzt.
Dieser Stromkreis gestattet es, jeden Fehler im System zu er-
fassen. Die Lampe SD READY geht insbesondere aus, wenn es
zu einer der folgenden Bedingungen kommt:
– Einer der 4 Drähte ist unterbrochen
– Jeder beliebige Fehler im MOD
– Jeder beliebige Fehler im Motor oder den Spulen
– Jede beliebige Verletzung der Sicherheitsbedingungen des
Trennschalters
– Trennschalter außerhalb der Position (nicht schaltbereit)
– Jeder beliebige Fehler hinsichtlich der binären Eingänge,
einschließlich eines Kurzschlusses am Eingangsstecker
(wenn die internen TCS freigegeben sind).
SD bereit
SD READY
Einschalten
CLOSE
Ausschalten OPEN
Fernbetätigung
Remote C ontrol
SD bereit
SD READY
Einschalten
CLOSE TCS
Ausschalten
OPEN TCS
Fernsteuerung (mit 4 Drähten)
4-wire remote control
Motorschaltein-
richtung
TCS
Speisung
Abbildung 88.
Motorschaltein-
richtung
TCS
Speisung
Abbildung 89.
Schnittstelle Mensch-Maschine
Ready
Alarm
Comm
MOD
Schutz und Haupt-Controller
Diagnostik
Schutz und
Diagnostik
Diagnostik
IMS
Antrieb
Zustands- und
Motorantrieb
Positionssen-
und Auslöser
soren
Position IMS
Status: Schlüssel - Manuell
Druck SF
6
Zustand Sicherungen
Schnittstelle Mensch-Maschine
Ready
Alarm
Comm
MOD
Schutz und Haupt-Controller
Diagnostik
Schutz und
Diagnostik
Diagnostik
IMS
Antrieb
Zustands- und
Motorantrieb
Positionssen-
und Auslöser
soren
Position IMS
Status: Schlüssel - Manuell
Druck SF
6
Zustand Sicherungen
