Eigenschaften der binären Ausgänge
Contact data
Typ der Unterbrechung
Bemessungs-Strom
Bemessungs-Spannung / max.
Ausschaltvermögen AC
Einschaltvermögen, max 4 s,
Prozent Betriebsleistung 10%
Tabelle 14.

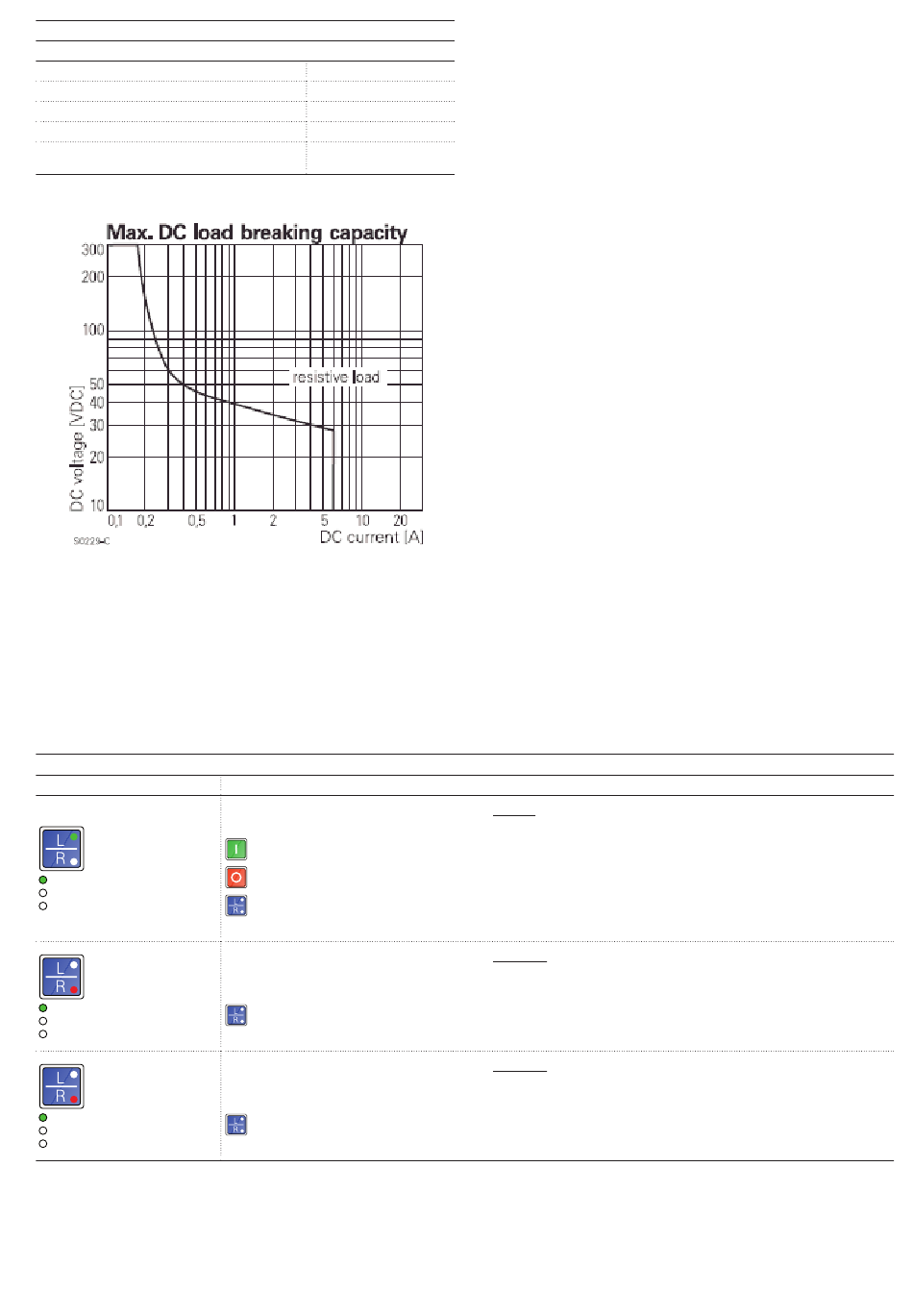

Abbildung 87.
Lokale Steuerung von GSec mit der HMI
Die lokale HMI gestattet die Anzeige des Zustands der Diagno-
stik und der Schutzfunktionen und, sofern in lokal konfiguriert,
das Schalten des Trennschalters.
Schalten von GSec mit der HMI
LED
Ready
Alarm
Comm
Blinkend
Ready
Alarm
Comm
Fest
Ready
Alarm
Comm
Tabelle 15.
Mikroschalterabtrennung
6 A
240 / 400 V AC
1500 VA
10 A
Beschreibung
Der Trennschalter GSec steht in der Betriebsart LOCAL.
Alle Tasten der HMI sind aktiv:
gestattet das Einschalten des Trennschalters
gestattet das Ausschalten des Trennschalters
gestattet das Umschalten auf die Betriebsart REMOTE (durch Drücken von mindestens 2 Sekunden)
Die binären Eingänge zum Ein- und Ausschalten sind nicht aktiv.
Der Trennschalter GSec steht in der Betriebsart REMOTE.
Die blinkende LED gibt an, dass noch kein Befehl erhalten worden ist.
Die Ein- und Ausschalt-Tasten sind nicht aktiv.
gestattet das Umschalten auf die Betriebsart LOCAL (durch Drücken von mindestens 2 Sekunden)
Die binären Eingänge zum Ein- und Ausschalten sind aktiv.
Der Trennschalter GSec steht in der Betriebsart REMOTE.
Die LED mit Dauerlicht gibt an, dass schon ein Fernbefehl erhalten worden ist.
Die Ein- und Ausschalt-Tasten sind nicht aktiv.
gestattet das Umschalten auf die Betriebsart LOCAL (durch Drücken von mindestens 2 Sekunden)
Die binären Eingänge zum Ein- und Ausschalten sind aktiv.
